ADAMS车辆工程案例仿真：分离轮胎路面设置
【摘要】：整车在行驶过程中，四个轮胎接触的路面不可能完全相同，即使是在良好的一级路面上，也会存在微小差异。因此有必要在虚拟仿真时设置分离路面，左右车轮或者四个车轮设置不同的摩擦系数。
整车在行驶过程中，四个轮胎接触的路面不可能完全相同，即使是在良好的一级路面上，也会存在微小差异。针对整车的制动特性，在一些特殊路面，如雨地、雪地、坑洼泥泞路面，四个车轮（或者多个车轮）与路面接触不可能具有相同的摩擦系数。因此有必要在虚拟仿真时设置分离路面，左右车轮或者四个车轮设置不同的摩擦系数。

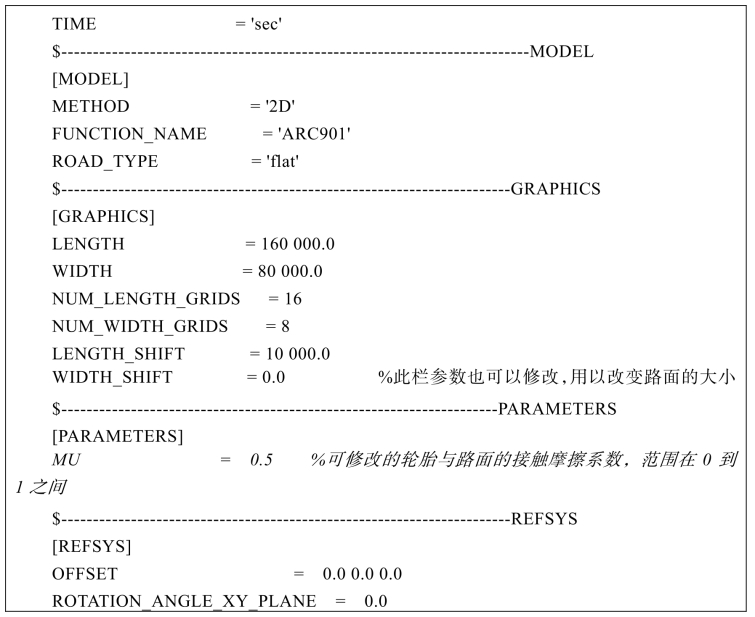

根据文件夹路径D：\fsae_MD_2010.cdb\roads.tbl，用记事本格式打开平整路面文件2d_flat.rdf如以下信息所示，在PARAMETERS栏修改MU=0.5，保存文件重命名为2d_flat_mu_0.5.rdf；

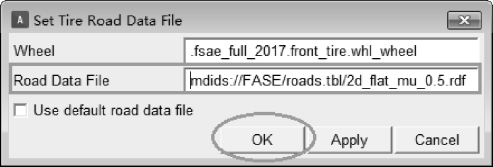

•单击Simulate > Full-Vehicle Analyses > Vehicle Set-Up > Set Road for individual Tires命令，弹出分离轮胎路面数据文件对话框，如图8-17所示；
•Wheel：.fsae_full_2017.front_tire.whl_wheel，方框中右击Wheel ＞ Pick选择；
•不勾选使用路面默认文件：Use default road date file；
•Road Date File：mdids：//FASE/roads.tbl/2d_flat_mu_0.5.rdf；
图8-17 分离轮胎路面设置对话框
•单击Apply，完成左前轮轮胎路面设置；
•Wheel：.fsae_full_2017.rear_tire.whl_wheel，方框中右击Wheel ＞ Pick选择；
•不勾选使用路面默认文件：Use default road date file；
•Road Date File：mdids：//FASE/roads.tbl/2d_flat_mu_0.5.rdf；
•单击OK，完成左后轮轮胎路面设置。
