ADAMS车辆工程案例仿真：连续障碍路面模型

2023-09-17 理论教育版权反馈

【摘要】：整车在高速路上行驶时，会存在多个连续减速带提示驾驶员与前车保持合适的车距。在整车设计量产之前，需要对整车的性能进行评估，也需要整车在随即不平路面上或者连续障碍路面上行驶。连续3个减速带路面创建如下，其他障碍路面创建也可参考。图8-12连续减速带路面模型

整车在高速路上行驶时，会存在多个连续减速带提示驾驶员与前车保持合适的车距。在整车设计量产之前，需要对整车的性能进行评估，也需要整车在随即不平路面上或者连续障碍路面上行驶。连续3个减速带路面创建如下，其他障碍路面创建也可参考。

•单击Simulate > Full-Vehicle Analyses > Road builder命令，弹出路面构建对话框，如图8-5所示；

•Road File：D：\fsae_MD_2010.cdb\roads.tbl\ road_3d_sine_example_JIANSUDAI.xml；

•单击Obstacle；

•单击Display table view，显示出连续障碍路面设置对话框，如图8-11所示；

pagenumber_ebook=222,pagenumber_book=213

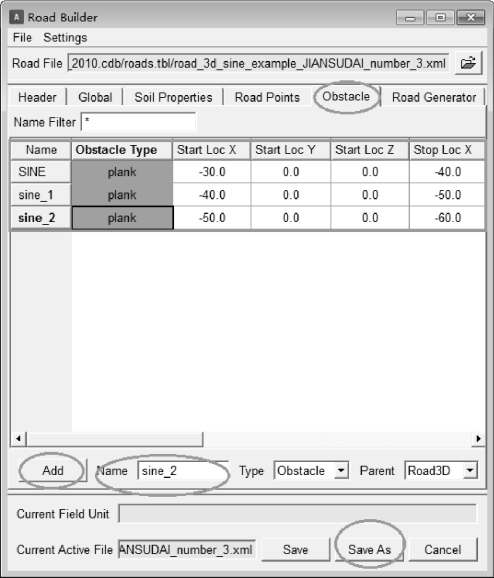

图8-11　路面连续障碍设置对话框

•Name：sine_1；

•单击Add，双击列表中的sine_1界面转换成如图8-6所示；

•Obstacle Type：plank，即障碍物选择凸块路面；

•Width（路面宽度）：12，单位m；减速带宽度与路面宽度相同，路面宽度可以用记事本打开road_3d_sine_example.xml查询；

•Length（减速带断面宽度）：0.35，单位m；

•Friction（摩擦系数）：0.9；

•Height（减速带高度）：0.05，单位m；

•Start Location：Loc X 下列方框输入－40；

•Stop Location：Loc X 下列方框输入－50；

•单击Display table view，重复一次上述过程；

•Name：sine_2；

•Start Location：Loc X 下列方框输入－50；

•Stop Location：Loc X 下列方框输入－60；

•其余保持默认设置，单击Save As标签，另存为road_3d_sine_example_JIANSUDAI_number_3.xml；存储路径为D：\fsae_MD_2010.cdb\roads.tbl\ road_3d_sine_example_JIANSUDAI_number_3.xml。

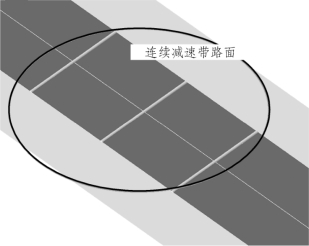

连续减速带路面模型如图8-12所示。

pagenumber_ebook=223,pagenumber_book=214

图8-12　连续减速带路面模型
