减速带主要设置在路口、学校、小区门口等车流量较多、人口较为密集的地方,提示车辆减速慢行,注意安全。减速带规格类型较多,此案例采用的减速带规格为250×350×50(长×宽×高),其中减速带断面参数为350×50。通过ADAMS\CAR建立减速带模型,模拟FSAE赛车通过减速整车的运动状态。
•单击Simulate > Full-Vehicle Analyses > Road builder命令,弹出路面构建对话框如图8-5所示,对话框主要包含4部分:路面文件、标题栏、路面文件版本信息、路面单位信息。
•Road File:D:\MSC.Software\Adams_x64\2014\acar\shared_car_database.cdb\roads.tbl\road_3d_sine_example.xml;
•路面文件中输入上述路径,路面建模器打开后默认存在,也可以点击后面的文件快捷方式输入其他路面文件;界面其余设置均保持默认;
•单击Obstacle(障碍物,包括凸块路面、凹坑路面、三角形凸台路面等),此时图8-5转换成障碍物路面设置界面,如图8-6所示;
图8-5 路面构建对话框
图8-6 路面障碍对话框
•Obstacle Type:plank,即障碍物选择凸块路面;
•Width(路面宽度):12,单位m(减速带宽度与路面宽度相同,路面宽度可以用记事本打开road_3d_sine_example.xml查询);
•Length(减速带断面宽度):0.35,单位m;
•Friction(摩擦系数):0.9;
•Height(减速带高度)0.05,单位m;
•Bevel Edge Length(凸块倒角变长度,默认角度为45°):0,单位m;
•其余保持默认设置,单击Save As标签,另存为road_3d_sine_example_JIANSUDAI.xml;存储路径为D:\fsae_MD_2010.cdb\roads.tbl\ road_3d_sine_example_JIANSUDAI.xml。

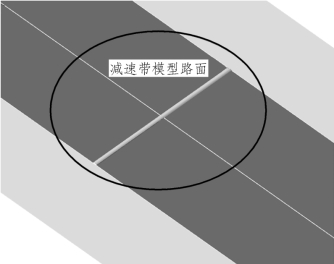

减速带路面如图8-7所示。
图8-7 减速带路面模型
