ADAMS仿真案例：传动轴保存
【摘要】：图6-23传动轴保存

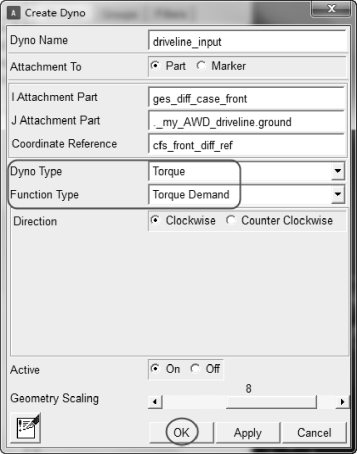

•单击Driveline Components > Dyno > New命令，弹出动力元对话框，如图6-22所示；
•Dyno Name：driveline_input；
•Attachment To：Part；
•I Attachment Part：ges_diff_case_front；
•J Attachment Part：ground；
•Coordinate Reference：cfs_front_diff_ref；
图6-22 差速器动力元
•Dyno Type：Torque；
•Function Type：Torque Demand；
•Direction：Clockwise；
•Active：On；
•Geometry Scaling：8；
•单击OK，完成动力元._my_AWD_driveline.ues_driveline_input的创建。

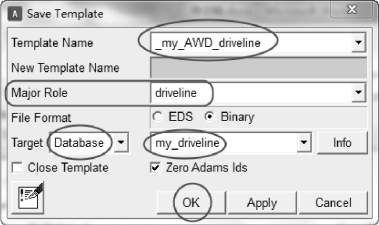

•单击File > Save As命令，弹出保存模板对话框，如图6-23所示；
•Major Role（主特征）：driveline；
•File Format：Binary；
•Target：Datebase/my_driveline；
•单击OK，完成推杆式悬架模型模板my_AWD_driveline的保存。
图6-23 传动轴保存
