ADAMS车辆工程案例仿真：差速器壳的安装

（1）安装部件。

•单击Build > Part > Mount > New命令，弹出创建部件对话框，如图6-14所示；

•Mount name（安装件名称）：body；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_front_diff_ref；

•From Minor Role：any；

•单击OK，完成._my_AWD_driveline.mts_body安装部件的创建。

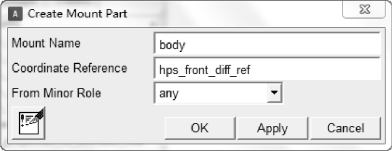

图6-14　安装部件——body

（2）差速器壳部件。

•单击Build > Part > General Part > New命令，如图6-15所示；

•General Part：front_diff_housing；

•Type：single；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_front_diff_ref；

•Location：0，0，0；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_front_diff_ref；

•Orientation：0，0，0；

•Mass：1；

•Ixx：1；

•Iyy：1；

•Izz：1；

•Density：Material；

•Material Type：.materials.steel；

•单击Apply，完成部件._my_AWD_driveline.ges_front_diff_housing创建；

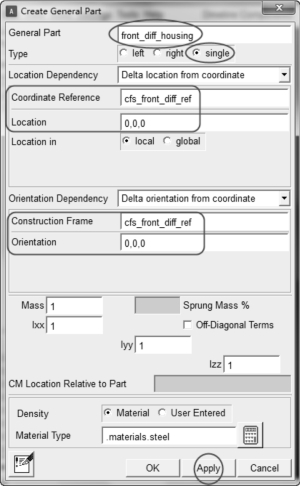

图6-15　前差速器壳部件

•单击Build > Part > General Part > New命令；

•General Part：rear_diff_housing；

•Type：single；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_rear_diff_ref；

•Location：0,0,0 ；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_ rear _diff_ref；

•Orientation：0，0，0；

•Mass：1；

•Ixx：1；

•Iyy：1；

•Izz：1；

•Density：Material；

•Material Type：.materials.steel；

•单击OK，完成部件._my_AWD_driveline.ges_ rear _diff_housing创建。

（3）差速器壳约束。

•单击Build > Attachments > Joint > New命令，弹出创约束件对话框，如图6-16所示；

图6-16　差速器壳约束

•Joint Name：front_diff_to_housing；

•I Part：ges_diff_case_front；

•J Part：ges_front_diff_housing；

•Type：single；

•Joint Type：revolute；

•Active：always；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_front_diff_ref；

•Location：0，0，0；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_front_diff_ref；

•Orientation：0，0，0；

•单击Apply，完成约束副._my_AWD_driveline.josrev_front_diff_to_housing的创建；

•Joint Name：rear_diff_to_housing；

•I Part：ges_diff_case_ rear；

•J Part：ges_ rear _diff_housing；

•Type：single；

•Joint Type：revolute；

•Active：always；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_rear_diff_ref；

•Location：0，0，0；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_rear_diff_ref；

•Orientation：0，0，0；

•单击Apply，完成约束副._my_AWD_driveline.josrev_rear_diff_to_housing的创建；

•Joint Name：front_pinion_to_housing；

•I Part：ges_front_propshaft_1；

•J Part：ges_front_diff_housing；

•Type：single；

•Joint Type：revolute；

•Active：always；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_propshaft_to_diffcase_front；

•Location：0，0，0；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_propshaft_to_diffcase_front；

•Orientation：0，0，0；

•单击Apply，完成约束副._my_AWD_driveline.josrev_front_pinion_to_housing的创建；

•Joint Name：rear_pinion_to_housing；

•I Part：ges_ rear _propshaft_1；

•J Part：ges_ rear_diff_housing；

•Type：single；

•Joint Type：revolute；

•Active：always；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference：cfs_propshaft_to_diffcase_ rear；

•Location：0，0，0；

•Orientation Dependency：Delta orientation from coordinate；

•Construction Frame：cfs_propshaft_to_diffcase_rear；

•Orientation：0，0，0；

•单击OK，完成约束副._my_AWD_driveline.josrev_rear _pinion_to_housing的创建。

（4）减速器约束。

•单击Build > Attachments > Joint > New命令，弹出创约束件对话框，如图6-17所示；

•Reduction Gear Name：front_ringgear_pinion；

•Input Joint Type：Kinematic Joint；

•Input Joint：josrev_front_pinion_to_housing；

•Output Joint Type：Kinematic Joint；

•Output Joint：josrev_front_diff_to_housing；

•Method：explicit；

•Ratio：4；

•Active：always；

•单击Apply，完成减速副._my_AWD_driveline.grsred_front_ringgear_pinion的创建；

图6-17　减速器约束

•Reduction Gear Name：rear_ringgear_pinion；

•Input Joint Type：Kinematic Joint；

•Input Joint：josrev_ rear _pinion_to_housing；

•Output Joint Type：Kinematic Joint；

•Output Joint：josrev_rear_diff_to_housing；

•Method：explicit；

•Ratio：4；

•Active：always；

•单击OK，完成减速副_my_AWD_driveline.grsred_ rear _ringgear_pinion的创建。

（5）前差速器壳几何体。

•单击Build > Hardpoint > New命令，弹出创建硬点对话框参考如图6-3所示；

•Hardpoint Name：front_diff_housing_mount_1；

•Type：single；

•Location：150,－100.0,0.0；

•单击Apply，完成._my_AWD_driveline.ground.hps_front_diff_housing_mount_1硬点的创建；

•Hardpoint Name：front_diff_housing_mount_2；

•Type：single；

•Location：150,100.0,0.0；

•单击Apply，完成._my_AWD_driveline.ground.hps_front_diff_housing_mount_2硬点的创建；

•Hardpoint Name：front_diff_housing_mount_3；

•Type：single；

•Location：－200,0.0,0.0；

•单击OK，完成._my_AWD_driveline.ground.hps_front_diff_housing_mount_3硬点的创建。

•单击Build > Geometry > Link > New命令，如图6-18所示；

•Link Name （连杆名称）输入几何名称：Link_1；

•General Part输入ges_front_diff_housing；

•Coordinate Reference #1（参考坐标）：hps_front_diff_housing_mount_1；

•Coordinate Reference #2（参考坐标）：hps_front_diff_housing_mount_2；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击Apply，完成._my_AWD_driveline.ges_front_diff_housing.gralin_link_1几何体的创建；

•Link Name （连杆名称）输入几何名称：Link_2；

•Coordinate Reference #1（参考坐标）：hps_front_diff_housing_mount_1；

•Coordinate Reference #2（参考坐标）：hps_front_diff_housing_mount_3；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击Apply，完成._my_AWD_driveline.ges_front_diff_housing.gralin_link_2几何体的创建；

•Link Name （连杆名称）输入几何名称：Link_3；

•Coordinate Reference #1（参考坐标）：hps_front_diff_housing_mount_3；

•Coordinate Reference #2（参考坐标）：hps_front_diff_housing_mount_2；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击OK，完成._my_AWD_driveline.ges_front_diff_housing.gralin_link_3几何体的创建。

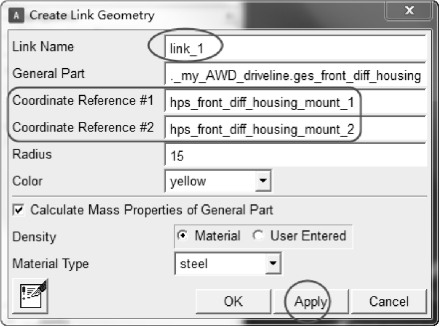

图6-18　连杆几何体——link_1

（6）前差速器壳bushing连接。

•单击Build > Attachments > Bushing > New命令，弹出创衬套件对话框，如图6-19所示；

•Bushing Name（约束副名称）：front_diff_housing_1；

•I Part ：ges_front_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_front_diff_housing_mount_1；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击Apply，完成轴套._my_AWD_driveline.bgs_front_diff_housing_1的创建；

图6-19　衬套连接——front_diff_housing_1

•Bushing Name（约束副名称）：front_diff_housing_2；

•I Part ：ges_front_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_front_diff_ housing_mount_2；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击Apply，完成轴套._my_AWD_driveline.bgs_front_diff_housing_2的创建；

•Bushing Name（约束副名称）：front_diff_housing_3；

•I Part ：ges_front_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_front_diff_ housing_mount_3；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击OK，完成轴套._my_AWD_driveline.bgs_front_diff_housing_3的创建。

（7）后差速器壳几何体。

•单击Build > Hardpoint > New命令，弹出创建硬点对话框参考如图6-3所示；

•Hardpoint Name：rear_diff_housing_mount_1；

•Type：single；

•Location：2 650,－100.0,－200.0；

•单击Apply，完成._my_AWD_driveline.ground.hps_rear_diff_housing_mount_1硬点的创建；

•Hardpoint Name：front_diff_housing_mount_2；

•Type：single；

•Location：2 650,100.0,－200.0；

•单击Apply，完成._my_AWD_driveline.ground.hps_rear_diff_housing_mount_2硬点的创建；

•Hardpoint Name：rear_diff_housing_mount_3；

•Type：single；

•Location：2 300,0.0,－200.0；

•单击OK，完成._my_AWD_driveline.ground.hps_rear_diff_housing_mount_3硬点的创建。

•单击Build > Geometry > Link > New命令，如图6-18所示；

•Link Name（连杆名称）输入几何名称：Link_1；

•General Part输入ges_rear_diff_housing；

•Coordinate Reference #1（参考坐标）：hps_rear_diff_housing_mount_1；

•Coordinate Reference #2（参考坐标）：hps_rear_diff_housing_mount_2；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击Apply，完成._my_AWD_driveline.ges_rear_diff_housing.gralin_link_1几何体的创建；

•Link Name（连杆名称）输入几何名称：Link_2；

•Coordinate Reference #1（参考坐标）：hps_rear_diff_housing_mount_1；

•Coordinate Reference #2（参考坐标）：hps_rear_diff_housing_mount_3；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击Apply，完成._my_AWD_driveline.ges_rear_diff_housing.gralin_link_2几何体的创建。

•Link Name（连杆名称）输入几何名称：Link_3；

•Coordinate Reference #1（参考坐标）：hps_rear_diff_housing_mount_3；

•Coordinate Reference #2（参考坐标）：hps_rear_diff_housing_mount_2；

•Radius（半径）：15；

•Color（杆件几何体颜色）：yellow；

•选择Calculate Mass Properties of General Part；

•Density：Material；

•Material Type：steel；

•单击OK，完成._my_AWD_driveline.ges_rear_diff_housing.gralin_link_3几何体的创建。

（8）后差速器壳bushing连接。

•单击Build > Attachments > Bushing > New命令，弹出创衬套件对话框参考如图6-19所示；

•Bushing Name（约束副名称）：rear_diff_housing_1；

•I Part ：ges_front_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_rear_diff_housing_mount_1；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击Apply，完成轴套._my_AWD_driveline.bgs_rear_diff_housing_1的创建；

•Bushing Name（约束副名称）：rear_diff_housing_2；

•I Part ：ges_rear_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_rear_diff_housing_mount_2；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击Apply，完成轴套._my_AWD_driveline.bgs_rear_diff_housing_2的创建；

•Bushing Name（约束副名称）：front_diff_housing_3；

•I Part ：ges_front_diff_housing；

•J Part ：mts_Body；

•Type：single；

•Inactive（抑制）：never；

•Preload：0，0，0；

•Tpreload：0，0，0；

•Offset：0，0，0；

•Roffset：0，0，0；

•Geometry Length：20；

•Geometry Radius：30；

•Property File：mdids：//acar_shared/bushings.tbl/mdi_0001.bus；

•Location Dependency：Delta location from coordinate；

•Coordinate Reference（参考坐标）：._my_AWD_driveline.ground.hps_rear_diff_housing_mount_3；

•Location：0，0，0；

•Location in：local；

•Orientation Dependency：User entered values；

•Orient using：Euler Angles；

•Euler Angles：0,90,0；

•单击OK，完成轴套._my_AWD_driveline.bgs_rear_diff_housing_3的创建。
