ADAMS车辆工程案例仿真中的限滑差速器设置
【摘要】：在前差速器上创建限滑差速器，限滑差速器行为是指通过感应左和右角速度差的扭矩定义，根据属性文件中指定的特性旋转并传递扭矩。图6-7限滑差速器参数设置
在前差速器上创建限滑差速器，限滑差速器行为是指通过感应左和右角速度差的扭矩定义，根据属性文件中指定的特性旋转并传递扭矩。
•单击Driveline Components > Limited Slip Differential > New命令，如图6-7所示；
•Limited Slip Differential Name：front_lsd；
•First Gear Part：._my_AWD_driveline.gel_side_gear_front；
•Second Gear Part：._my_AWD_driveline.ger_side_gear_front；
•Differential Case Part：._my_AWD_driveline.ger_side_gear_front；
•First Coordinate Reference：._my_AWD_driveline.ground.cfl_side_gear_front；
•Second Coordinate Reference：._my_AWD_driveline.ground.cfr_side_gear_front；
•Type：Viscous，黏性耦合，用属性文件确定黏性特性，黏性耦合由作用在两个部件之间的旋转力组成，该旋转力具有位置和方向，当相对角速度为零时，不传递转矩；

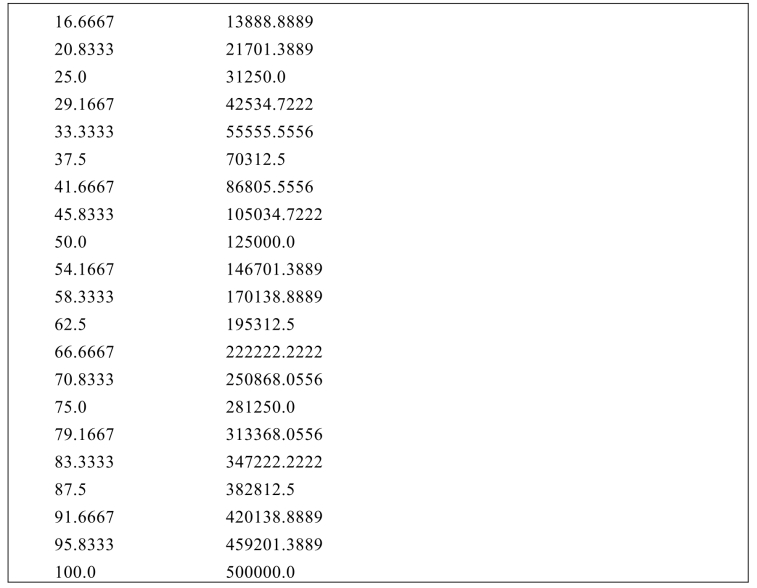

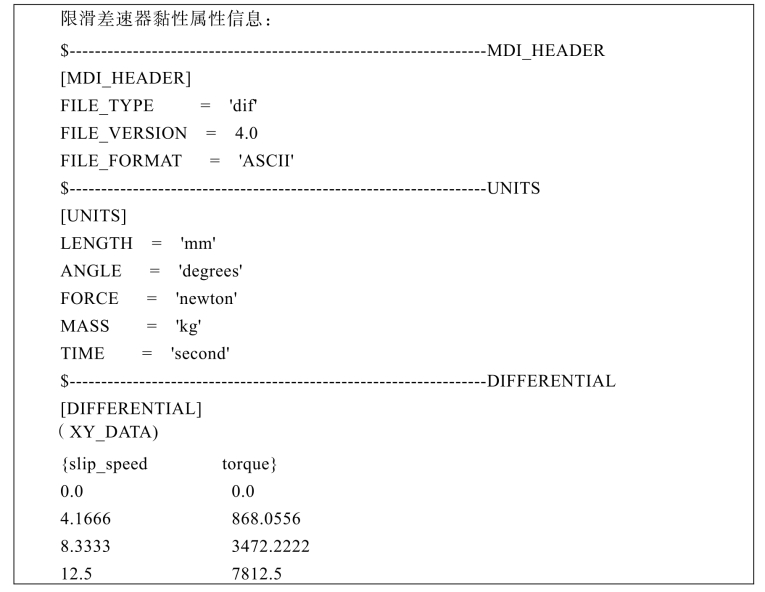

•Property File（黏性属性文件）：mdids：//adriveline_shared/differentials.tbl/MDI_viscous.dif；
•单击OK，完成限滑差速器的创建。
图6-7 限滑差速器参数设置
