ADAMS车辆工程案例仿真：替换发动机子系统完成发动机调试
【摘要】：图4-23整车模型单击File > Manage Assembly > Replace Subsystem 命令；Subsystem to remove：勾选engine_02，表明替换发动机engine_02子系统；Subsystem toadd：mdids：//my_driveline/subsystems.tbl/my_engine.sub，发动机子系统替换设置如图4-24所示；图4-24发动机子系统替换设置单击OK，完成发动机子系统my_engine.sub的替换。图4-26子系统移动设置图4-27整车模型
•单击File > Open > Assembly命令，弹出整车模型对话框，如图4-22所示；

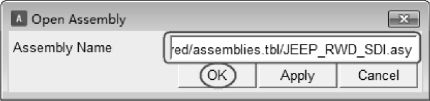

图4-22 整车模型打开对话框
•Assembly Name：mdids：//adriveline_shared/assemblies.tbl/JEEP_RWD_SDI.asy；
•单击OK，完成后轴驱动整车JEEP_RWD_SDI打开。
•右击车身.JEEP_RWD_SDI.JEEP_body.ges_graph_ref > Hide，隐藏车身，此时整车模型如图4-23所示。

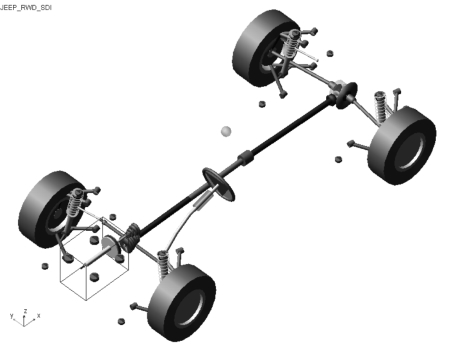

图4-23 整车模型（共享数据库）
•单击File > Manage Assembly > Replace Subsystem 命令；
•Subsystem（S） to remove：勾选engine_02，表明替换发动机engine_02子系统；
•Subsystem（S） toadd：mdids：//my_driveline/subsystems.tbl/my_engine.sub，发动机子系统替换设置如图4-24所示；
图4-24 发动机子系统替换设置
•单击OK，完成发动机子系统my_engine.sub的替换。替换发动机子系统后的整车模型如图4-25所示，可以看出发动机与变速器并没有正确对接，因此需要对发动机的位置进移动。

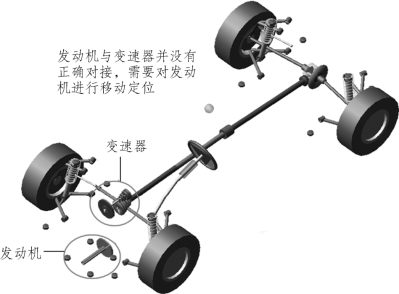

图4-25 整车模型（替换为自建发动机模型）
•切换到整车装配体子系统，.my_JEEP.my_engine.ground.hps_engine_CM硬点位置为0，0，0；
•.my_JEEP.gearbox_longitudinal_synchro.ground.hps_gearbox_reference硬点位置为200.0，0.0，490.0；
•通过对比两个系统的硬点位置，在Z轴上需要把发动机子系统向上移动490 mm；
•单击Adjust > Shift命令，弹出移动对话框如图4-26所示；
•Up Translation对话框中输入490；
•单击OK，完成发动机子系统my_engine.sub在Z方向上的平移，此时整车装配如图4-27所示，发动机子系统与变速器精准对接。

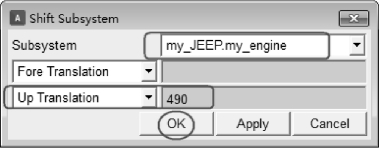

图4-26 子系统移动设置
图4-27 整车模型（发动机精准对接）
