•单击Build >System Elements > State variable > New命令,弹出创建状态变量对话框,如图4-16所示;
•Name (状态变量名称):VAR_ENGINE_RPM;
•Definition:Run-Time Expression;
•F(time=0):ABS(wz(._my_engine.ges_crankshaft.jxs_joint_i_1,._my_engine.ges_engine_block.jxs_joint_j_1,._my_engine.ges_engine_block.jxs_joint_j_1)*60/(2*PI));状态变量函数的创建如图4-17所示,函数中所需的参数通过数据库Database Navigator在对应的部件下寻找,状态变量编写完成后单击Verify判定函数的正确性,如果正确单击OK完成函数编写,返回状态变量创建对话框;

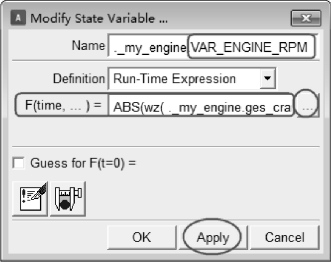

图4-16 状态变量

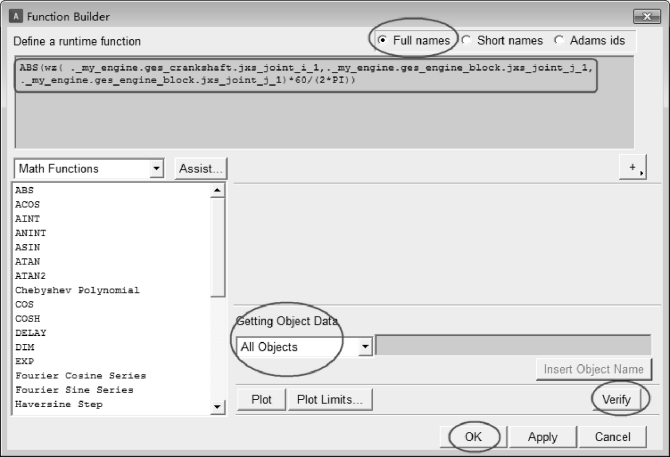

图4-17 状态变量函数
•单击Apply,完成状态变量._my_engine.VAR_ENGINE_RPM的创建;
•Name (状态变量名称):VAR_ENGINE_OMEGA;
•Definition:Run-Time Expression;
•F(time=0):VARVAL(._my_engine.VAR_ENGINE_RPM)*PI/30;
•单击Apply,完成状态变量._my_engine.VAR_ENGINE_OMEGA的创建;
•Name (状态变量名称):VAR_max_driving_torque;
•Definition:Run-Time Expression;
•F(time=0):AKISPL(MAX(0,(._my_engine.convert_rpm)*VARVAL(._my_engine.ues_engine_torque.rpm_input)),1,._my_engine.ues_engine_torque.gss_spline);
•单击Apply,完成状态变量._my_engine.VAR_max_driving_torque的创建.
•Name(状态变量名称):VAR_ENGINE_RPM_SSE;
•Definition:Run-Time Expression;
•F(time=0):VARVAL(._my_engine.cis_transmission_output_omega_sse_adams_id)*._my_engine.cis_gear_ratio*30/PI;
•单击Apply,完成状态变量._my_engine.VAR_ENGINE_RPM_SSE的创建;
•Name(状态变量名称):VAR_max_braking_torque;
•Definition:Run-Time Expression;
•F(time=0):AKISPL(MAX(0,(._my_engine.convert_rpm)*VARVAL(._my_engine.ues_engine_torque.rpm_input)),0,._my_engine.ues_engine_torque.gss_spline);
•单击OK,完成状态变量._my_engine.VAR_max_braking_torque的创建。
