ADAMS仿真案例：发动机柔性约束
【摘要】：单击Build > Attachments > Bushing > New命令，弹出衬套件对话框，如图4-12所示；Bushing Name（约束副名称）：front_mount；I Part ：._my_engine.ges_engine_block；J Part ：._my_engine.mts_body；Inactive（抑制）：勾选kinematic mode（运动学模式）；Preload

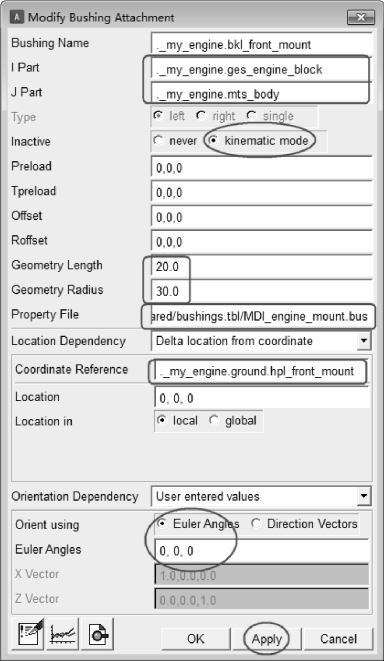

•单击Build > Attachments > Bushing > New命令，弹出衬套件对话框，如图4-12所示；
•Bushing Name（约束副名称）：front_mount；
•I Part ：._my_engine.ges_engine_block；
•J Part ：._my_engine.mts_body；
•Inactive（抑制）：勾选kinematic mode（运动学模式）；
•Preload：0，0，0；
•Tpreload：0，0，0；
•Offset：0，0，0；
•Roffset：0，0，0；
•Geometry Length：20；
•Geometry Radius：30；
•Property File：mdids：//adriveline_shared/bushings.tbl/MDI_engine_mount.bus；
•Location Dependency：Delta location from coordinate；
•Coordinate Reference（参考坐标）：._my_engine.ground.hpl_front_mount；
•Location：0，0，0；
•Location in：local；
•Orientation Dependency：User entered values；
•Orient using：Euler Angles；
•Euler Angles：0,0,0；
•单击Apply，完成轴套._my_engine.bkl_front_mount的创建；
•Bushing Name（约束副名称）：rear_mount；
•I Part：._my_engine.ges_engine_block；
•J Part：._my_engine.mts_body；
•Inactive（抑制）：勾选kinematic mode（运动学模式）；
•Preload：0，0，0；
图4-12 Bushing衬套柔性约束
•Tpreload：0，0，0；
•Offset：0，0，0；
•Roffset：0，0，0；
•Geometry Length：20；
•Geometry Radius：30；
•Property File：mdids：//adriveline_shared/bushings.tbl/MDI_engine_mount.bus；
•Location Dependency：Delta location from coordinate；
•Coordinate Reference（参考坐标）：._my_engine.ground.hpl_rear_mount；
•Location：0，0，0；
•Location in：local；
•Orientation Dependency：User entered values；
•Orient using：Euler Angles；
•Euler Angles：0，0，0；
•单击OK，完成轴套._my_engine.bkl_rear_mount的创建。
