•单击Build > Part > General Part > New命令，弹出创建部件对话框，可参考图3-8所示；
•General Part输入spindle；
•Location Dependency：Delta location from coordinate；
•Coordinate Reference（参考坐标）：._my_leaf_4.ground.cfl_wheel_center；
•Location：0，0，0；
•Location in：local；
•Orientation Dependency：Delta orientation from coordinate；
•Constructon Frame：._my_leaf_4.ground.cfl_wheel_center；
•Orientation：0，0，0；
•Mass：1；
•Ixx：1；
•Iyy：1；
•Izz：1；
•Density：Material；
•Material Type：.materials.steel；
•单击OK，完成部件._my_leaf_4.gel_spindle创建。
•单击Build > Geometry > Cylinder（圆柱体）> New命令，弹出创建几何体对话框，如图3-10所示；

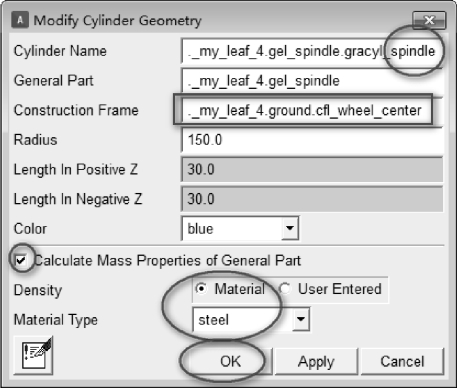

图3-10 车轴几何体spindle创建对话框
•Cylinder Name（连杆名称）输入几何名称：spindle；
•General Part输入._my_leaf_4.gel_spindle；
•Constructon Frame：._my_leaf_4.ground.cfl_wheel_center；
•Radius（半径）：150；
•Length In Postive Z（Z轴正方向长度）：30；
•Length In Negative Z（Z轴负方向长度）：30；
•Color（圆柱体几何体颜色）：blue；
•选择Calculate Mass Properties of General Part复选框；
•单击OK，完成轮毂圆柱体._my_leaf_4.gel_spindle.gracyl_spindle几何体的创建。
