ADAMS车辆工程仿真：车轴rear_axle部件

2023-09-17 理论教育版权反馈

【摘要】：图3-8rear_axle 部件创建对话框图3-9车轴几何体创建对话框

•单击Build > Part > General Part > New命令，弹出创建部件对话框，如图3-8所示；

•General Part输入rear_axle；

•Type：single；

•Location Dependency：Centered between coordinates；

•Centered between：Two Coordinates；

•Coordinate Reference #1（参考坐标）：._my_leaf_4.ground.hpl_p0；

•Coordinate Reference #2（参考坐标）：._my_leaf_4.ground.hpr_p0；

•Orient using：Euler Angles；

•Euler Angles：0，0，0；

•Mass：1；

•Ixx：1；

•Iyy：1；

•Izz：1；

•Density：Material；

•Material Type：.materials.steel；

•单击OK，完成部件._my_leaf_4.ges_rear_axle创建。

•单击Build > Geometry > Link > New命令；

•Link Name（连杆名称）输入几何名称：rear_axle；

•General Part输入._my_leaf_4.ges_rear_axle；

•Coordinate Reference #1（参考坐标）：._my_leaf_4.ground.hpl_p0；

•Coordinate Reference #2（参考坐标）：._my_leaf_4.ground.hpr_p0；

•Radius（半径）：50；

•Color（杆件几何体颜色）：white；

•选择Calculate Mass Properties of General Part复选框，当几何建立好之后会更新对应部件的质量和惯量参数；

•Density：Material；

•Material Type：steel；

•单击OK，完成车轴._my_leaf_4.ges_rear_axle.gralin_rear_axle几何体的创建，如图3-9所示。

pagenumber_ebook=82,pagenumber_book=73

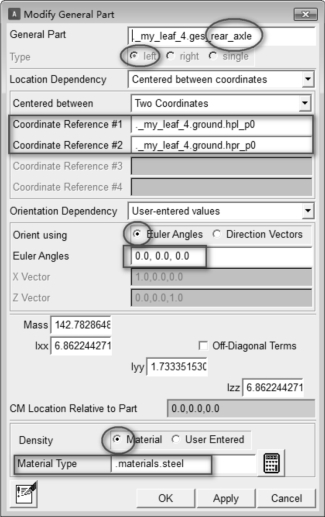

图3-8　rear_axle 部件创建对话框

pagenumber_ebook=82,pagenumber_book=73

图3-9　车轴几何体创建对话框
