ADAMS车辆工程案例仿真-非线性梁部件的研究
【摘要】：图3-7非线性梁部件Beam1General Part输入beam2；Coordinate Reference：① ._my_leaf_4.ground.hpl_a2，② ._my_leaf_4.ground.hpl_a3，③ ._my_leaf_4.ground.hpl_a4，④ ._my_leaf_4.ground.hpl_a5，⑤ ._my_leaf_4.ground.hpl_a6，⑥ ._my_leaf_4.ground.hpl_a7，⑦ ._my_leaf_4.ground.hpl_a8，⑧ ._my_leaf_4.ground.hpl_a9，⑨ ._my_leaf_4.ground.hpl_a10，⑩ ._my_leaf_4.ground.hpl_a11，._my_leaf_4.ground.hpl_a12，._my_leaf_4.ground.hpl_a13，._my_leaf_4.ground.hpl_a14。Shape：rectangular；Height：30；Width：100；Material Type：steel；Type of Beam：flexible；Beam Formulation：linear；单击Apply，完成._my_leaf_4.nrl_1_beam3部件的创建。

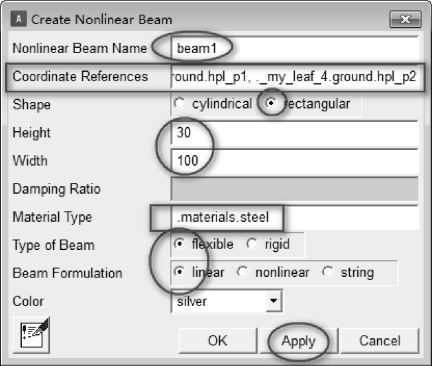

•单击Build > Part > Nonlinear Beam > New命令，弹出创建非线性梁对话框，如图3-7所示；
•General Part输入beam1；
•Coordinate Reference（参考坐标，依次输入如下硬点信息，硬点信息属性不能乱，右击鼠标选择Pick选取）：
① ._my_leaf_4.ground.hpl_p1，
② ._my_leaf_4.ground.hpl_p2，
③ ._my_leaf_4.ground.hpl_p3，
④ ._my_leaf_4.ground.hpl_p4，
⑤ ._my_leaf_4.ground.hpl_p5，
⑥ ._my_leaf_4.ground.hpl_p6，
⑦ ._my_leaf_4.ground.hpl_p7，
⑧ ._my_leaf_4.ground.hpl_p8，
⑨ ._my_leaf_4.ground.hpl_p9，
⑩ ._my_leaf_4.ground.hpl_p10，
._my_leaf_4.ground.hpl_p11，
._my_leaf_4.ground.hpl_p12，
._my_leaf_4.ground.hpl_p13，
._my_leaf_4.ground.hpl_p14，
._my_leaf_4.ground.hpl_p15。
•Shape（非线性梁形状，包括圆形和矩形两种）：rectangular；
•Height：30；
•Width：100；
•Material Type：steel；
•Type of Beam：flexible；
•Beam Formulation：linear；
•单击Apply，完成._my_leaf_4.nrl_1_beam1部件的创建。
图3-7 非线性梁部件Beam1
•General Part输入beam2；
•Coordinate Reference（参考坐标，依次输入如下硬点信息，硬点信息属性不能乱，右击鼠标选择Pick选取）：
① ._my_leaf_4.ground.hpl_a2，
② ._my_leaf_4.ground.hpl_a3，
③ ._my_leaf_4.ground.hpl_a4，
④ ._my_leaf_4.ground.hpl_a5，
⑤ ._my_leaf_4.ground.hpl_a6，
⑥ ._my_leaf_4.ground.hpl_a7，
⑦ ._my_leaf_4.ground.hpl_a8，
⑧ ._my_leaf_4.ground.hpl_a9，
⑨ ._my_leaf_4.ground.hpl_a10，
⑩ ._my_leaf_4.ground.hpl_a11，
._my_leaf_4.ground.hpl_a12，
._my_leaf_4.ground.hpl_a13，
._my_leaf_4.ground.hpl_a14。
•Shape（非线性梁形状，包括圆形和矩形两种）：rectangular；
•Height：30；
•Width：100；
•Material Type：steel；
•Type of Beam：flexible；
•Beam Formulation：linear；
•单击Apply，完成._my_leaf_4.nrl_1_beam2部件的创建；
•General Part输入beam3；
•Coordinate Reference（参考坐标，依次输入如下硬点信息，硬点信息属性不能乱，右击鼠标选择Pick选取）：
① ._my_leaf_4.ground.hpl_b3，
② ._my_leaf_4.ground.hpl_b4，
③ ._my_leaf_4.ground.hpl_b5，
④ ._my_leaf_4.ground.hpl_b6，
⑤ ._my_leaf_4.ground.hpl_b7，
⑥ ._my_leaf_4.ground.hpl_b8，
⑦ ._my_leaf_4.ground.hpl_b9，
⑧ ._my_leaf_4.ground.hpl_b10，
⑨ ._my_leaf_4.ground.hpl_b11，
⑩ ._my_leaf_4.ground.hpl_b12，
._my_leaf_4.ground.hpl_b13。
•Shape（非线性梁形状，包括圆形和矩形两种）：rectangular；
•Height：30；
•Width：100；
•Material Type：steel；
•Type of Beam：flexible；
•Beam Formulation：linear；
•单击Apply，完成._my_leaf_4.nrl_1_beam3部件的创建。
•General Part输入beam4；
•Coordinate Reference（参考坐标，依次输入如下硬点信息，硬点信息属性不能乱，右击鼠标选择Pick选取）：
① ._my_leaf_4.ground.hpl_c5，
② ._my_leaf_4.ground.hpl_c6，
③ ._my_leaf_4.ground.hpl_c7，
④ ._my_leaf_4.ground.hpl_c8，
⑤ ._my_leaf_4.ground.hpl_c9，
⑥ ._my_leaf_4.ground.hpl_c10，
⑦ ._my_leaf_4.ground.hpl_c11。
•Shape（非线性梁形状，包括圆形和矩形两种）：rectangular；
•Height：30；
•Width：100；
•Material Type：steel；
•Type of Beam：flexible；
•Beam Formulation：linear；
•单击OK，完成._my_leaf_4.nrl_1_beam4部件的创建。
