【摘要】：板簧模型装配完成之后车轮的轮距为1 400 mm，板簧安装位置距离车轴对称中心为200 mm，实际的板簧及车轮的轮距不同的车型不相同，因此要对车轮的轮距及板簧的安装位置进行调整。

板簧一般应用的非独立悬架上，需要将左右板簧通过一根轴连接起来。在装配过程中板簧在车轴上的安装具体位置不同的车型位置不同，需要对其精确调整，其安装位置会影响整车的侧倾特性。

•单击菜单：Leaftool > Leafspring Assembly，弹出板簧装配对话框，如图2-15所示；

pagenumber_ebook=65,pagenumber_book=56

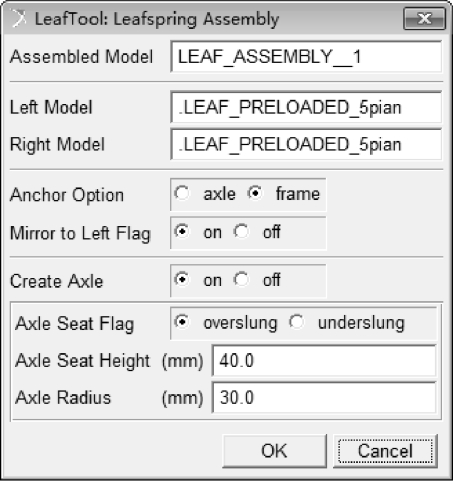

图2-15　板簧装配对话框

•Left Model：.LEAF_PRELOADED_5pian；

•Right Model：.LEAF_PRELOADED_5pian；

•左右板簧模型也可以选择自由状态板簧模型LEAFSPRING_5pian；在此全部选择装配预载荷模型.LEAF_PRELOADED_5pian；

•Anchor Option：固定方式包括两种：选择Axle。① Axle：根据车轴中心和安装高度定位板簧位置；

② Frame：根据板簧到车架安装点和吊耳到车架安装点定位板簧位置。

•Mirror to Left Flag（板簧对称）：on；

•Create Axle（装配中有无车轴）：on；

•Axle Seat Flag（板簧正吊或反吊）：overslung；

•Axle Radius（车轮半径）：30；

•点击OK完成板簧模型装配，如图2-1所示。

板簧模型装配完成之后车轮的轮距为1 400 mm，板簧安装位置距离车轴对称中心为200 mm，实际的板簧及车轮的轮距不同的车型不相同，因此要对车轮的轮距及板簧的安装位置进行调整。在调整过程中采用move命令，选择所要移动的全部部件，根据实际距离进行偏移和旋转。

•单击File > Save As命令，保存为LEAFSPRING_5pian.bin模板。

•单击File > Export命令，File Type（文件类型）选择cmd格式，输出完成后，在对应的文件夹中出现LEAF_ASSEMBLY__5pian.cmd。
