ADAMS车辆工程案例仿真-OGprofile
【摘要】：板簧的初始几何轮廓是通过平展的板簧的弯曲角度或者高度完成定义。初始几何生成器根据输入的参数，会为每片板簧生成一组平展的梁单元，然后在弧高的测量点位置加上驱动，运行准静态分析后，平展的板簧可以变形为确定的孤高状态，即板簧前端与后端的完全形状，变形后板簧上表面内侧形状为初始几何轮廓。具体板簧初始几何尺寸设置如图2-2所示。图2-4板簧连接对话框
板簧的初始几何轮廓是通过平展的板簧的弯曲角度或者高度完成定义。初始几何生成器根据输入的参数，会为每片板簧生成一组平展的梁单元，然后在弧高的测量点位置加上驱动，运行准静态分析后，平展的板簧可以变形为确定的孤高状态，即板簧前端与后端的完全形状，变形后板簧上表面内侧形状为初始几何轮廓。具体板簧初始几何尺寸设置如图2-2所示。
图2-2 板簧几何创建对话框
•单击菜单菜单：Leaftool > OG Profile Generator，弹出几何创建对话框；
•Output OG File Name（几何输出文件名）：demo_og.lef；
•Number of Leafs（板簧的簧片数量）：5；
•Clamp Length（板簧与车轴连接处的有效长度）：0；
•Eye Type（卷耳类型，包括none\berlin\up\down 4种）：berlin；
•Eye Radius（卷耳半径）：50；
•Tapering Auxiliary Leaf（副簧厚度渐变）：no；板簧厚度渐变，需要定义板簧安装夹持中心、前端、后端的厚度，板簧从夹持中心到板簧前后端成线性变化厚度；
•Aft Camber（板簧负方向端弧高）；Aft Length（板簧负方向端展开长度）；Fore Length（板簧正方向端展开长度）；Fore Camber（板簧正方向端弧高）；Thickness（板簧厚度，需要注意板簧厚度是等厚度还是厚度渐变化）：5片簧的初始几何参数如表2-1所示；在创建板簧过程中，其中Aft（Fore）Camber（板簧负方向/正方向端弧高）参数比较难确定，需要根据经验多尝试几次几何模型建立，使创始几何参数达到最理想的状态；
表2-1 板簧几何参数
•Beam Element Length（展开状态下梁单元长度）：20；
•Delta X in the File（初始几何轮廓中，X向间距数据）：50；
•Insert Row After（插入行）：4；第4行之后插入一行；
•Remove Row（删除行）：保持默认，不输入；
•Load Spec（初始几何参数）：保持默认，如有保存好的几何数据可以直接载入；
•Save Spec（保存几何参数）：输入完参数之后点击，另存为banhuang_5pian.def；
•单击OK，弹出板簧创建对话框如图2-3所示。

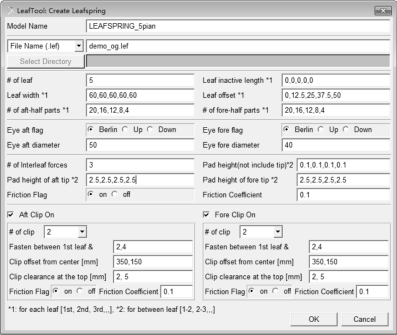

图2-3 创建板簧对话框
•Model Name（板簧模型名称）：LEAFSPRING_5pian；
•File Name（几何轮廓文件名）：demo_og.lef，直接选择；
•#of leaf（板簧片数）：5；
•Leaf width（板簧宽度数组）：60，60，60，60，60；
•#of aft（fore）half parts（板簧前后端部分离散成小刚体块的数量）：20，16，12，8，4；
•Leaf inactive length（安装长度实数组）：0，0，0，0，0，在此不考虑板簧夹持的有效长度；
•Leaf offset（每片板簧最高点之间的距离实数组）：0，12.5，25，37.5，50，这样设置后，即有限长度小区域附近簧片之间的间隙为2.5 mm；
•Eye fore（aft）flag（前后吊耳类型）：Berlin；
•Eye fore（aft）dimeter（前后吊耳内径）：50，40；
•#of interleaf forces（簧片之间摩擦力数量）：3；
•Pad height（not include tip）（簧片之间的衬垫高度）：0.1，0.1，0.1，0.1；
•Pad height of fore（aft）tip（簧片前后端部衬垫高度）：2.0，2.5，2.5，2.5；
•Friction flag（摩擦力标识）：on；
•Friction coefficient（摩擦力系数）：0.1；
•勾选：Fore（Aft）Clip ON；在板簧模型上显示弹簧夹；
•#of Clip（弹簧夹数量）：2；
•Fastener between 1st leaf &（与主簧片，即第一片簧片绑定的板簧数量）：2，4；
•Clip offset from center（弹簧夹距离板簧上表面中心位置的距离）：350，150；
•Clip clearance at the top（弹簧夹和主簧上表面之间的间隙）：2.5；
•Friction flag（摩擦力标识）：on；
•Friction coefficient（摩擦力系数）：0.1；
•单击OK，弹出板簧连接创建对话框如图2-4所示。

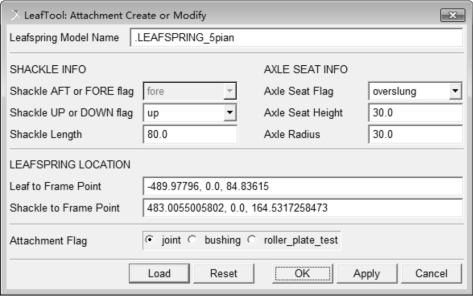

图2-4 板簧连接对话框
