•单击Simulate > Suspension Analysis >Single Wheel Travel命令,弹出双轮同向激振对话框,如图1-37所示;
•Output Prefix:single traavel;
•Number of Steps(仿真步数):100;
•Mode of Simulation:interactive;
•Vertical Setup Mode:Wheel Center;
•Bump Travel:50;
•Rebound Travel:-50;
•Side:Left;
•Travel Relative To:Wheel Center;
•Control Mode:Absolute;
•Coordinate System:Vehicle;
•单击Apply,完成横置板簧悬架在C模式下的仿真;
•菜单栏单击Review > Animation Controls,开始动画观看,动画结束后悬架模型变化如图1-38所示;
图1-37 左单轮激振仿真设置
•按F8,界面转换到后处理模块;
•Filter:user defined;
图1-38 单轮跳动仿真
•Request:选择左前轮toe_angle;
•Component:left;
•单击Add Curves,完成相关参数曲线绘制,如图1-39~图1-43所示。

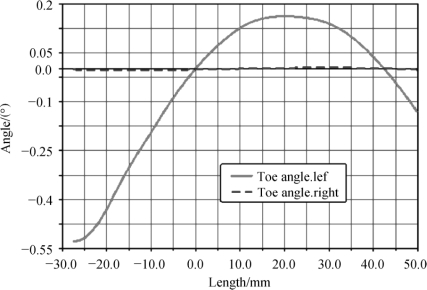

图1-39 前束角
图1-40 外倾角
图1-41 主销后倾角

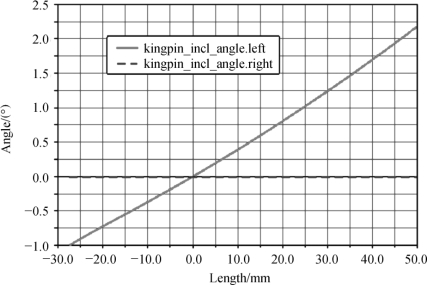

图1-42 主销内倾角

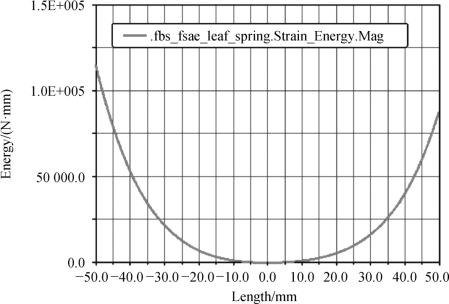

图1-43 板簧能量变化特性
