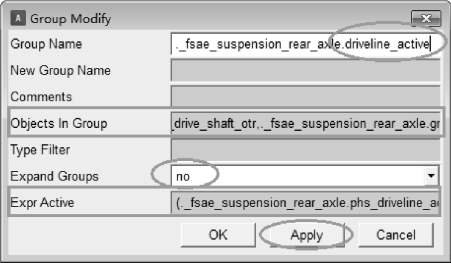

•在模型树栏，点击Group菜单，在模型树栏右击鼠标New Group，弹出创建组件对话框，如图1-34所示；
•Group Name：driveline_active；
图1-34 驱动轴显示组件对话框

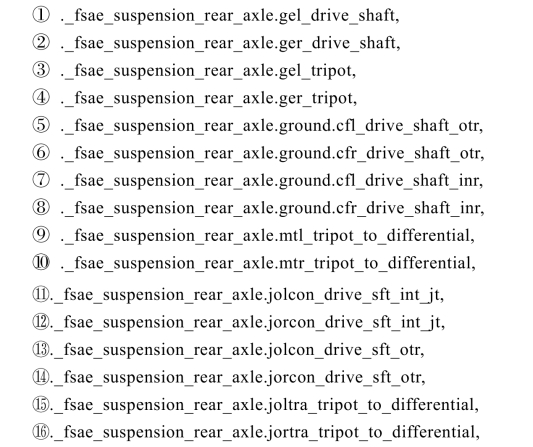

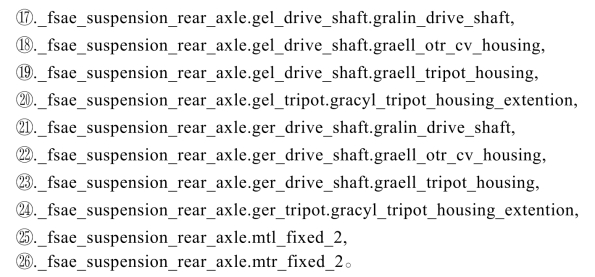

•Object In Group（显示组件包括的部件、几何体、约束等对象），顺序输入①～
对象，如下信息所示：
•Expr Active：（._fsae_suspension_rear_axle.phs_driveline_active || ._fsae_suspension_rear_axle.model_class == "template" ? 1 ：0)；
•单击Apply，完成组件driveline_active的创建；
•Group Name：driveline_inactive；
•Expr Active：（ ! ._fsae_suspension_rear_axle.phs_driveline_active || ._fsae_suspension_rear_axle.model_class == "template" ? 1 ：0)；
•单击OK，完成组件driveline_inactive的创建。

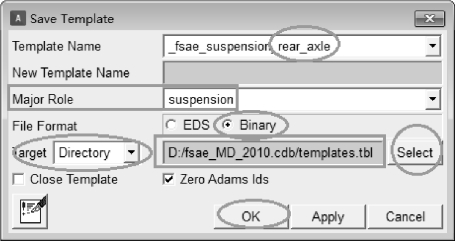

•单击File > Save As命令，弹出保存模板对话框，如图1-35所示；
图1-35 横置板簧悬架模型保存
•Major Role（主特征）：suspension；
•File Format：Binary；
•Target：Directory；
•单击Select，选择存储路径为D：/fsae_MD_2010.cdb/templates.tbl；
•单击OK，完成横置板簧式悬架模型._fsae_suspension_rear_axle的保存。
