图1-20控制臂UCA几何体创建对话框......
2023-09-17
ADAMS车辆工程仿真案例：上控制臂部件UCA的研究
【摘要】：图1-20控制臂UCA几何体创建对话框
•单击Build > Part > General Part > New命令，弹出创建部件对话框，如图1-19所示，对于已经创建好的横置板簧悬架模型，通过右击._fsae_suspension_rear_axle.gel_uca部件，在弹出的快捷菜单中单击Modify而弹出对话框；

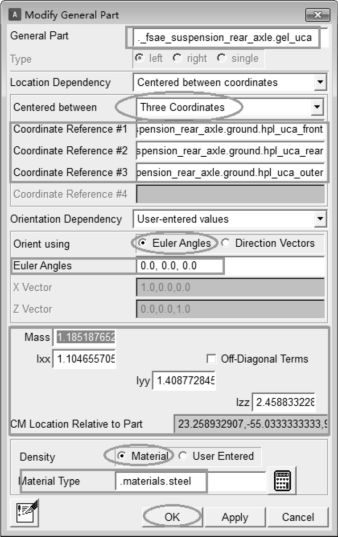

图1-19 控制臂UCA部件创建对话框
•General Part输入uca；
•Location Dependency：Centered between coordinates；
•Centered between：Three Coordinates，即上控制臂部件uca位于三点坐标的中心位置；
•Coordinate Reference #1（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_front；
•Coordinate Reference #2（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_rear；
•Coordinate Reference #3（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_outer；
•Orient using：Euler Angles，即部件定向采用欧拉角模式；
•Euler Angles：0,0,0；
•Mass：1；
•Ixx：1；
•Iyy：1；
•Izz：1；
•Density：Material；
•Material Type：.materials.steel；
•单击OK，完成部件._fsae_suspension_rear_axle.gel_uca创建。
•单击Build > Geometry > Link > New命令，弹出创建连杆几何体对话框，如图1-20所示；
•Link Name （连杆名称）输入几何名称：uca_link_front；
•General Part输入._fsae_suspension_rear_axle.gel_uca；
•Coordinate Reference #1（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_front；
•Coordinate Reference #2（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_outer；
•Radius（半径）：8；
•Color：dark gray；
•选择Calculate Mass Properties of General Part复选框，当几何建立好之后会更新对应部件的质量和惯量参数；
•Density：Material；
•Material Type：steel；
•单击Apply，完成uca_link_front几何体的创建；
•Link Name （连杆名称）输入几何名称：uca_link_rear；
•General Part输入._fsae_suspension_rear_axle.gel_uca；
•Coordinate Reference #1（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_rear；
•Coordinate Reference #2（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_uca_outer；
•Radius（半径）：8；
•Color：dark gray；
•勾选Calculate Mass Properties of General Part复选框；
•Density：Material；
•Material Type：steel；
•单击OK，完成uca_link_rear几何体的创建。

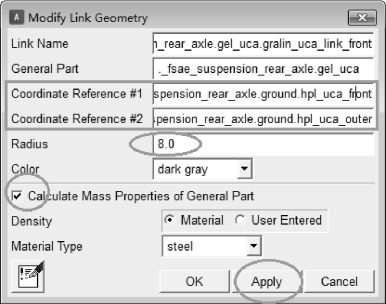

图1-20 控制臂UCA几何体创建对话框
