汽车仪表系统作用和组成，快速入门90天
【摘要】：学习目标1.了解汽车仪表系统的作用和组成。基础知识汽车仪表是驾驶人与汽车进行信息交流的界面，用以监测汽车各系统工作状况，为驾驶人提供必要的汽车运行信息，同时也是维修人员发现和排除故障的重要工具。当今汽车通常采用组合仪表。至此可断定问题出在组合仪表内部。⑤按照型号更换新的组合仪表，装复后试车，一切正常。
学习目标
1.了解汽车仪表系统的作用和组成。
2.学习组合仪表的拆装方法。
3.通过故障案例学习汽车仪表不工作时的检修方法。
基础知识
汽车仪表是驾驶人与汽车进行信息交流的界面，用以监测汽车各系统工作状况，为驾驶人提供必要的汽车运行信息，同时也是维修人员发现和排除故障的重要工具。当今汽车通常采用组合仪表。长城哈弗H6的组合仪表如图7-50所示，其中包括车速表、发动机转速表、冷却液温度表、燃油表和各种指示/警告灯等。随着汽车电子技术的发展，多功能、高精度、高灵敏度、读数直观的电子数字显示及图像显示的仪表已不断应用于汽车上。
图7-50 哈弗H6组合仪表
仪表板总成一般由面罩、表框、表芯、表座、底板、印制线路板、插接器、警告灯及指示灯等部件组成。有些仪表还带有仪表稳压器及警告蜂鸣器。
汽车仪表正在向综合信息系统的方向发展，其不仅包括显示车速、里程、发动机转速、油量、冷却液温度、转向灯指示等功能，还增添了一些新功能，比如带ECU和行车电脑的智能化汽车仪表，能指示发动机各种油耗情况、安全系统运行状态，如轮胎气压、制动装置、安全气囊等。组合仪表通过内部ECU接收来自其他ECU、传感器及开关的信号，显示与当前车辆状态相关的各种信息。
实际操作
组合仪表的拆装方法
当要拆下汽车的仪表板总成或汽车仪表出现故障需要维修、更换时，需要对其进行拆装操作。长城腾翼轿车组合仪表的拆装方法如下：
1）将仪表板左装饰条拆下，如图7-51所示。
2）将仪表板右装饰条拆下，如图7-52所示。
3）将中控台上面板拆下，如图7-53所示。

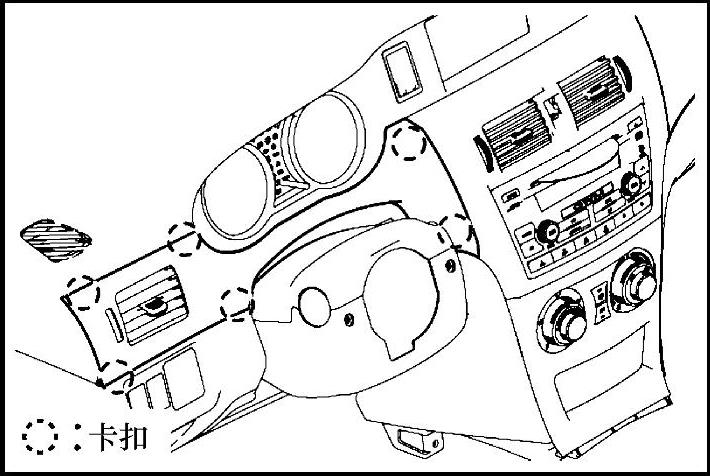

图7-51 拆下仪表板左装饰条

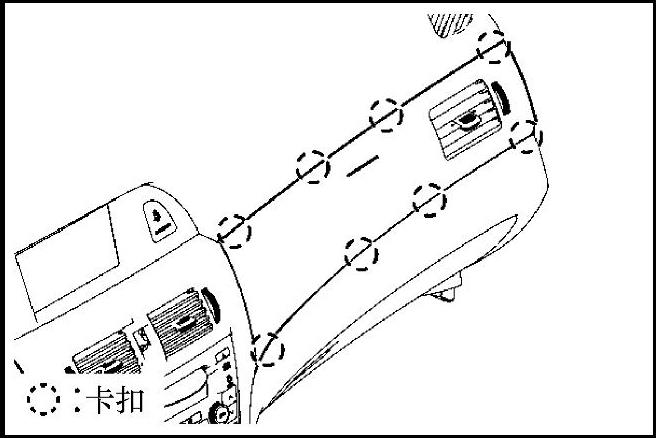

图7-52 拆下仪表板右装饰条

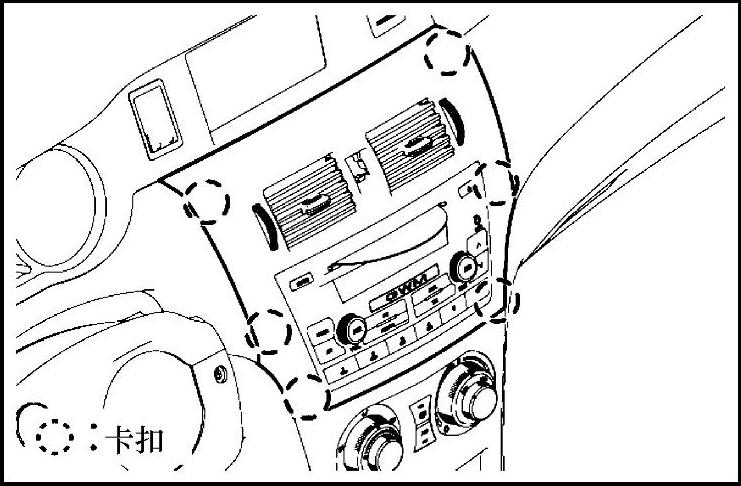

图7-53 拆下中控面板
4）将副仪表及前排乘客安全带未系警告灯拆下。
①从后面拆下副仪表。
②将前排乘客安全带未系警告灯从后面用手指推出。
5）将组合仪表面罩拆下，如图7-54所示。面罩由三个自攻螺钉及两个六角头螺栓固定，然后拔下组合仪表插件。
图7-54 拆下仪表面罩
6）将组合仪表从面罩上拆下，取出组合仪表。组合仪表由六个自攻螺钉固定在面罩上，如图7-55所示。

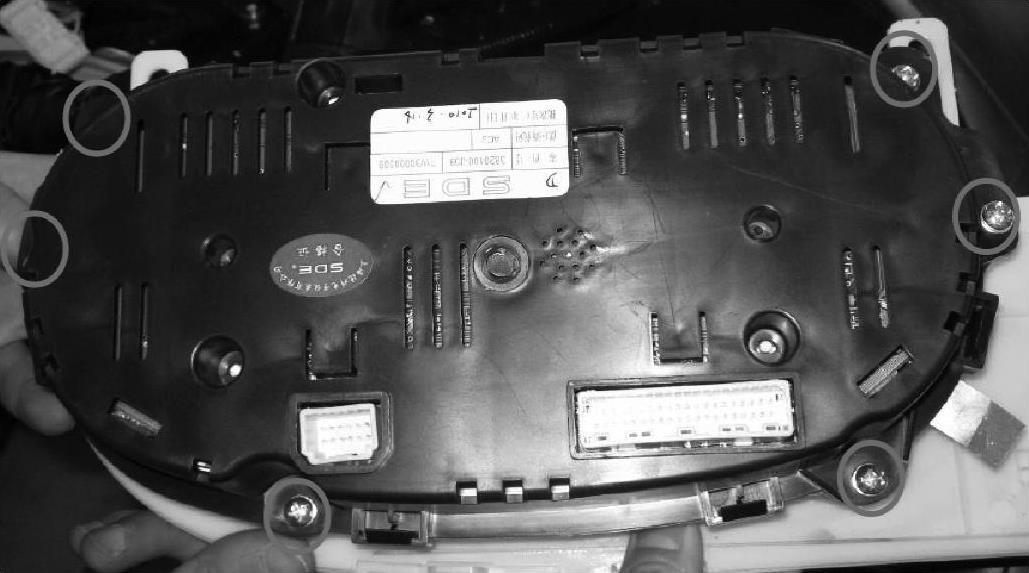

图7-55 取下组合仪表
7）按与拆卸相反的顺序进行安装，安装时要用力均匀，并注意保证仪表盖板之间间隙匀称。
维修案例
1.2005款雅阁仪表无显示
故障现象：一辆2005年生产的雅阁轿车，可以起动，但仪表没有显示。
故障分析：仪表无显示的可能原因有如下三种：①仪表内部故障；②驾驶人侧熔丝盒内部故障；③熔丝熔断。
故障排除：首先检查仪表熔丝，发现熔丝（驾驶人侧仪表板上熔丝/继电器盒第21号）已熔断，更换后能着车但变速杆挂入R位后熔丝又烧掉，说明故障与档位可能有关联。仔细检查21号熔丝的相关电路，发现在此熔丝涉及的电路范围内包含了倒车灯，而此车加装了倒车雷达，该系统是从倒车灯处取电。拔下倒车雷达插接器，检查倒车雷达电源线，已短路。处理好短路处，更换熔丝后试车正常，故障排除。
2.长丰猎豹组合仪表无显示
故障现象：一辆2004年生产的长丰猎豹汽车，数字式组合仪表没有信息显示。
故障诊断与排除：
①该车装备带有语音提示的数字式组合仪表，该组合仪表中发动机的转速、车速、燃油和冷却液温度以及行驶里程信息均在液晶显示屏上显示，并且在打开点火开关至ON位置时，组合仪表内会发出“一路顺风”或“请系好安全带”的语音提示。而其他的警告与指示则采用指示灯的形式。
②根据该组合仪表的特点和车主所述情况，首先打开点火开关试车，结果发现组合仪表液晶显示屏的部分一片漆黑，而机油报警灯、充电指示灯以及四驱指示灯等指示电路均正常，同时在打开点火开关后也没有听到组合仪表发出语音。据此现象，初步判断可能是某处的电路中有断路的现象。
③由于液晶显示屏的部分同时不工作，先对各熔丝进行检查，结果发现各熔丝均无熔断现象。于是将仪表拆下，同时对其印制电路板进行检查，无明显的断路及接触不良现象。
④在重新检查组合仪表印制电路板时，看到其上面分别标有PWR、GND、ZS和CS等英文字母，通过分析，初步确定ZS和CS为车速与转速信号线，GND为搭铁线，PWR为电源正极。在此情况下，决定对液晶显示屏部分的供电进行测量。根据印制电路板上PWR线路的走向，确定该线由组合仪表左上侧白色插接器中的端子8输入。用万用表电压档进行测量，一表笔搭铁，另一表笔接线束插接器端子8，打开点火开关到ON位置后，看到万用表读数为12.5V，说明供电正常。至此可断定问题出在组合仪表内部。
⑤按照型号更换新的组合仪表，装复后试车，一切正常。
你学会了吗？
1.汽车仪表系统的作用是什么？它由哪些部件组成？
2.仪表板总成一般由哪些部件组成？
3.组合仪表是通过哪些途径获得显示信号的？
4.举例说明如何拆卸和安装组合仪表。
