学习目标

1.了解刮水器和洗涤器系统的作用和组成。

2.学习本田飞度刮水器刮片的更换方法。

3.学习电动刮水器常见故障的排除方法和维修注意事项。

基础知识

刮水器和洗涤器系统的作用是刮除前后风窗玻璃上的雨水、积雪或灰尘等，以保持驾驶人的视野清晰。系统通过洗涤器向风窗玻璃喷水，配合刮水器清除风窗玻璃的污垢。

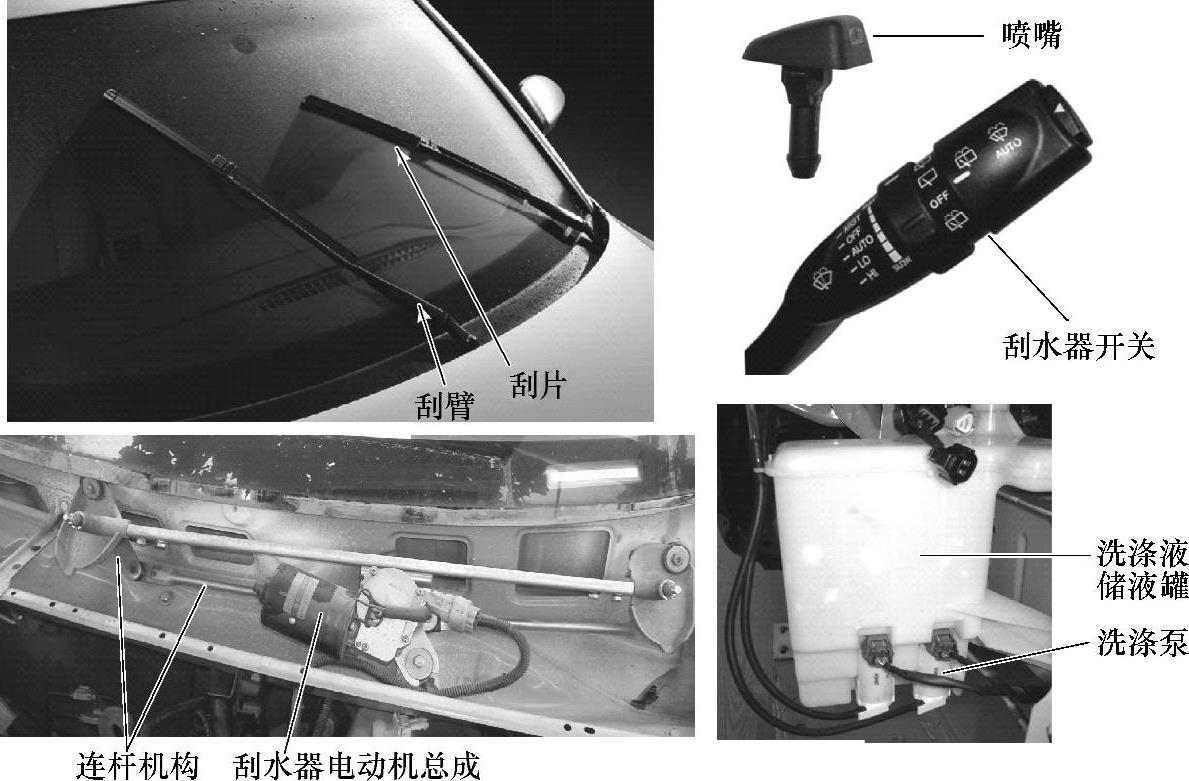

如图7-45所示，刮水器和洗涤器系统主要由刮水器开关、刮水器电动机总成、刮臂总成、刮水连杆机构、刮片、洗涤泵、洗涤液储液罐、加液管及喷嘴等组成，具有点动、间歇、慢、快等不同的刮水功能。

图7-45 刮水和洗涤系统的组成

实际操作

1.本田飞度刮水器刮片的更换方法

注意：始终先向上拉驾驶人侧刮水器刮片。

1）向上拉凸舌A，并朝凸舌方向滑动刮水器刮片总成B，直到将其从刮水器臂C上松脱，如图7-46所示。

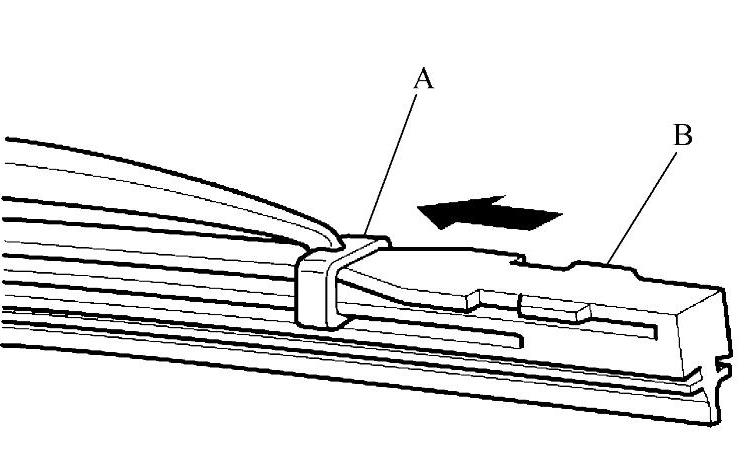

2）从刮水器刮片固定架B上滑出刮水器刮片A，如图7-47所示。

图7-46 取出刮水器刮片总成

图7-47 滑出刮水器刮片

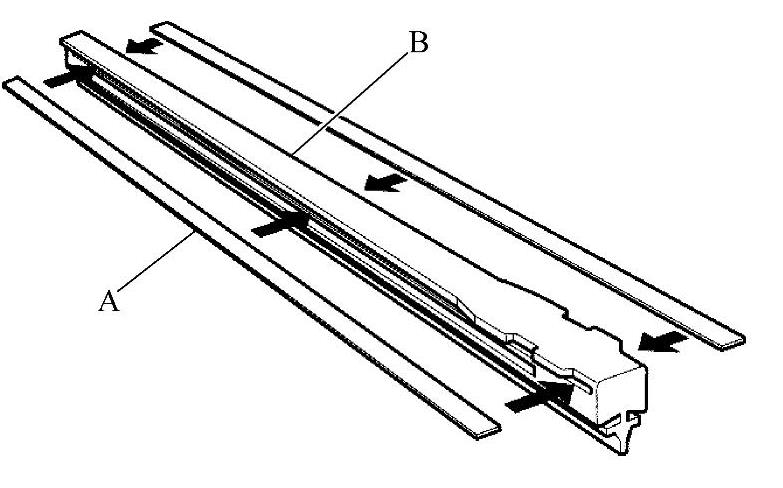

3）将导轨A沿新的刮水器刮片B装入槽中，如图7-48所示。

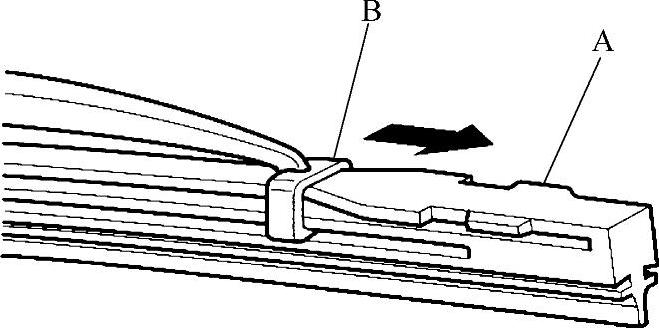

4）将新的刮水器刮片装入刮水器刮片固定架A中，直到凸舌锁止B，如图7-49所示。

图7-48 安装导轨

图7-49 安装刮水器刮片

5）按照与拆卸相反的顺序，将刮水器刮片总成安装至刮水器臂上。

6）测试刮水器的工作情况。如果刮片滑动，则将刮水器开关置于OFF位置并重新牢固安装刮片。

2.电动风窗刮水器常见故障的排除方法

电动风窗刮水器常见的故障有：刮水器不工作、间断性工作，刮片不能复位等。

1）在对风窗刮水器系统的故障进行检修之前，需要确定是电器故障还是机械故障。要确定这一点，最简单的方法就是从电动机上拆下联接刮水片的机械臂，接通刮水器系统，观察电动机的运行状况。如果电动机工作正常，则说明是机械问题，否则说明电气系统有故障。

2）大多数导致刮水器动作慢的电路故障是由于接触电阻大而引起的。如果故障表现为所有的速度档都慢，则应检查电源到刮水器开关之间的电路，主要是中间继电器、熔断器和刮水器开关连接线端子插接是否牢固可靠。

3）如果刮水系统只是在间歇档位工作不正常，则首先应检查间歇继电器的搭铁是否良好。如果搭铁正常，则利用欧姆表检查继电器到刮水器开关之间的电路；如果连接线路也是良好的，则应更换间歇继电器。

4）造成刮水器不能复位的原因可能是复位开关故障，也可能是刮水器开关内接触片变形所致。

3.刮水器的维护注意事项

电动刮水器的结构比较脆弱，在使用中稍有不当就很容易造成刮水器部件的损坏，因此，使用刮水器时应注意以下事项：

1）定期检查刮水器片。当发现其严重磨损或有脏污时应更换或清洗，否则将降低刮水器的工作效能，影响驾驶人视线。

2）在检查刮水器工作情况时，风窗玻璃应该先用水润湿，否则会刮伤玻璃，同时由于刮片摩擦阻力大，还有可能损伤刮水器片或烧坏电动机。在试验时，应注意电动机有无异常噪声，尤其应引起注意的是当刮水器电动机“嗡嗡”作响而不转动时，说明刮水器机械传动部分有锈死或卡住的地方，这时应立即关闭刮水器开关，以防烧毁电动机。

3）刮水器电动机一般不需拆下，若因故障必须拆下时，要防止电动机跌落损坏，因为刮水器电动机大多为永磁直流电动机。

4）刮水器电动机大多做成封闭式，不可随意拆卸。

5）在冬季使用刮水器时，若发现刮水器片被冻结或被雪团卡住时，应立即关闭开关，先清除冰块、雪团后方可继续使用，否则会因刮水器片所受阻力过大而烧坏刮水器电动机。

你学会了吗？

1.刮水器和洗涤器系统的作用是什么？它主要由哪些部件组成？

2.怎样更换刮水器刮片？

3.电动刮水器的常见故障有哪些，怎样排除？

4.刮水器的维护注意事项有哪些？
