汽车天窗系统作用、组成和工作原理
【摘要】：学习目标1.了解天窗系统的作用、组成和工作原理。如图7-40所示，天窗系统主要由天窗开关、天窗电动机、控制单元、天窗总成等组成。当钥匙在ACC、ON档时，可以通过天窗开关来操作天窗系统。②已换上新的天窗电动机。2）确保滑动天窗完全关闭。6）检查自动操作系统是否正常工作。
学习目标
1.了解天窗系统的作用、组成和工作原理。
2.学习常见车型的天窗初始化方法。
3.学习天窗系统各种故障时的检测与维修方法。
基础知识
汽车天窗安装于车顶，其主要作用是利用行驶过程中车顶外部形成的负压将车内污浊空气排出，以改善车厢内空气质量；迅速除去车内雾气，快速降温并改善车厢内照明等。汽车天窗可大致分为外滑式、内藏式和内藏外翻式、全景式等。
如图7-40所示，天窗系统主要由天窗开关、天窗电动机、控制单元、天窗总成（包括天窗玻璃、遮阳板、导流板、密封条、滑动机构）等组成。
奇瑞瑞麒G6的天窗系统控制电路如图7-41所示。当钥匙在ACC、ON档时，可以通过天窗开关来操作天窗系统。按SLIDE OPEN（滑移）按钮时，天窗控制单元将会驱动天窗电动机打开天窗玻璃；按TILT UP（倾斜）按钮时，可以关闭天窗；天窗关闭后，按TILT UP按钮，持续按下小于0.5s，天窗自动上翘开启，直至最大位置。当天窗总成检测到钥匙被拔掉后，天窗玻璃将自动关闭。

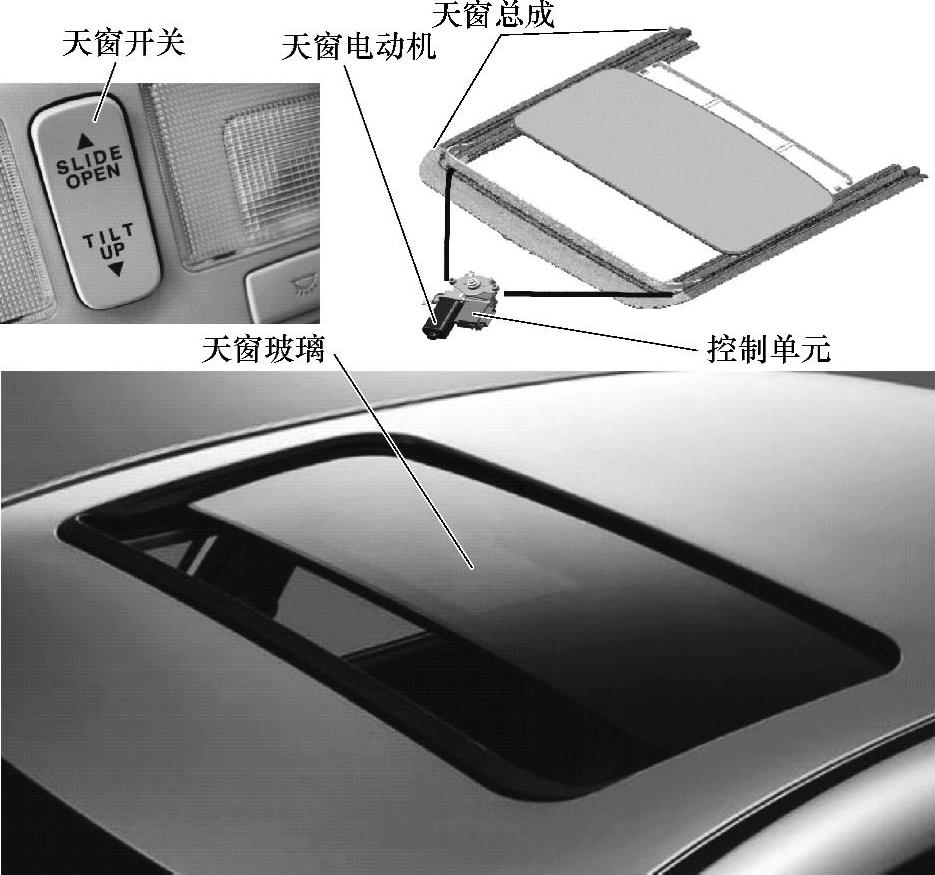

图7-40 天窗系统的组成

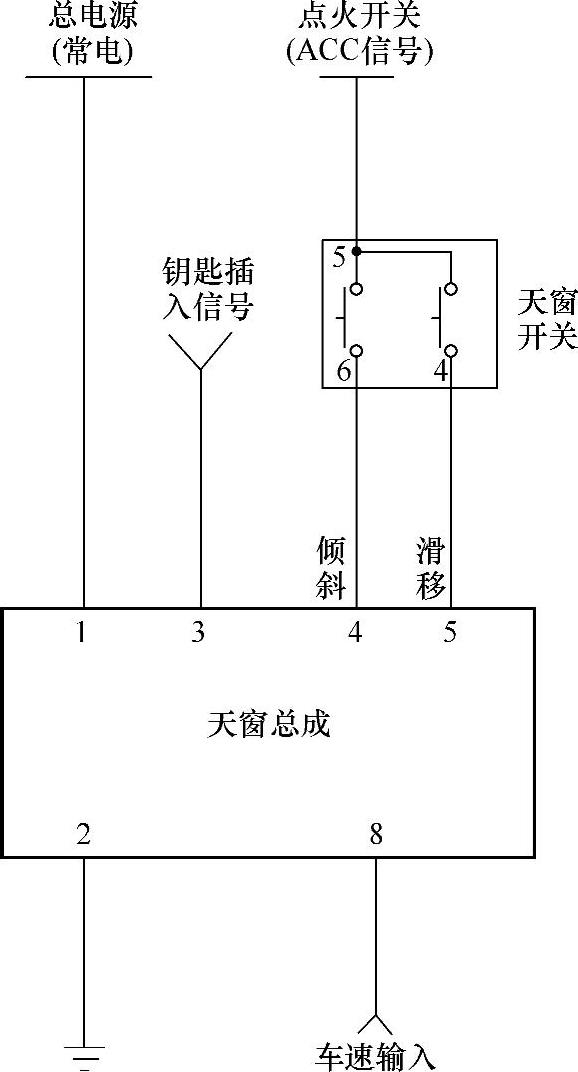

图7-41 天窗系统控制电路
实际操作
1.电动天窗的初始化
当下列情况发生时，需要重新设定天窗：
①蓄电池电量耗尽或断开时，用手移动过天窗。
②已换上新的天窗电动机。
③已更换或拆下并重新安装天窗的相关部件。
下面介绍几种常见车型的天窗初始化方法。
（1）奇瑞车系天窗初始化方法
1）打开点火开关。
2）使天窗玻璃运行到完全张开（Tilt）状态下，继续按住张开（Tilt）按钮15s以上。
3）操作滑动天窗时，天窗控制器能正常起动并恢复其初始位置。
（2）本田车系天窗初始化方法
1）关闭点火开关。
2）按住倾斜开关，然后将点火开关转至ON位置。
3）松开倾斜开关，然后关闭点火开关。
4）重复2）和3）三次（即总共四次）。
5）检查AUTO OPEN（自动打开）和AUTO CLOSE（自动关闭）功能是否工作正常，如果正常则设定程序已完成。
（3）丰田车系天窗初始化方法
1）将点火开关转到ON位置。
2）确保滑动天窗完全关闭。
3）按压并保持CLOSE/UP开关，直到完成下列动作：倾斜向上→约1s→倾斜向下→滑动开启→滑动关闭。
4）检查滑动天窗是否停止在完全闭合位置。
5）完成初始化。
6）检查自动操作系统是否正常工作。
2.各种故障的检修方法
天窗系统出现各种故障时的检测与维修方法如表7-2所示。

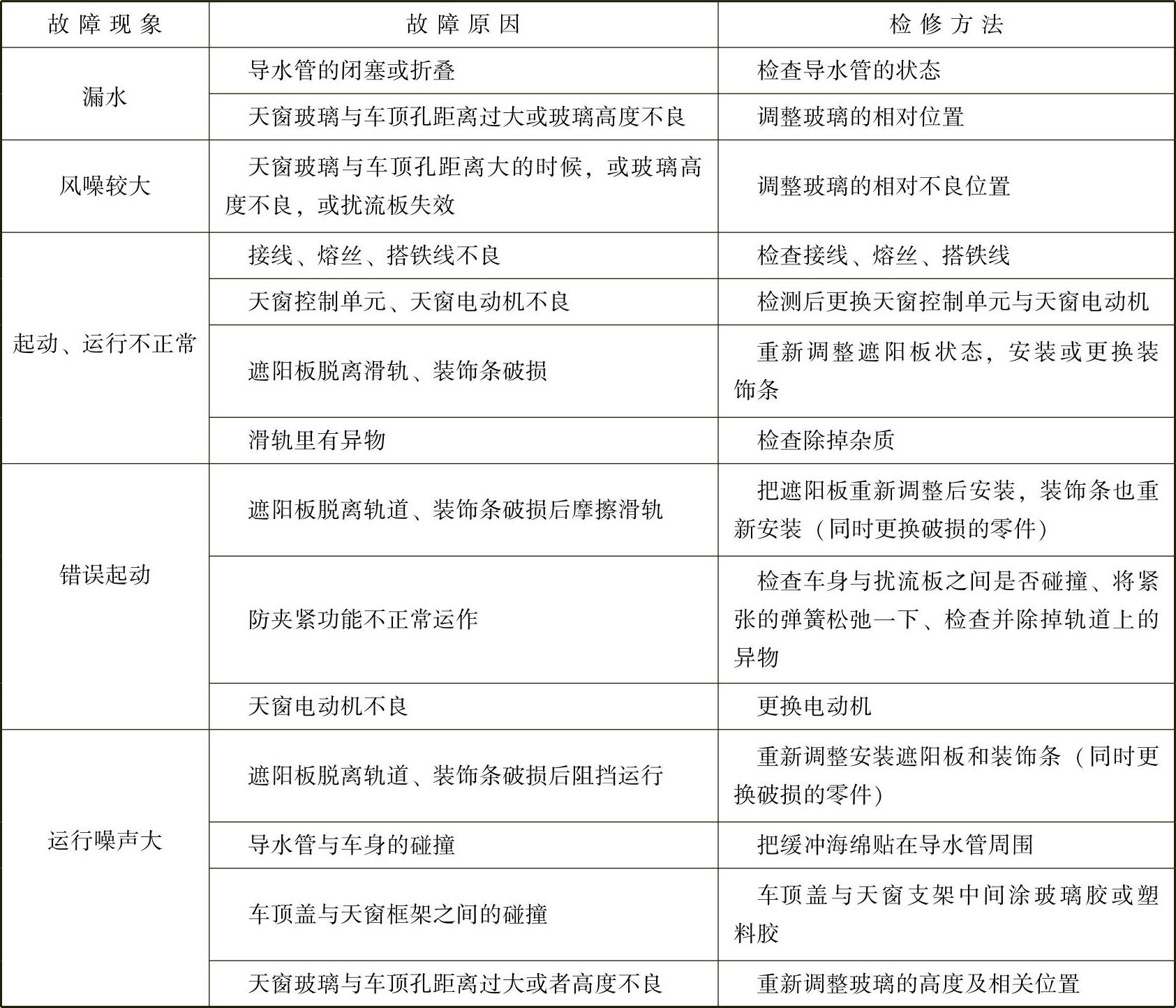

表7-2 天窗系统检修方法
你学会了吗？
1.汽车天窗系统有什么作用，主要由哪些部件组成？
2.天窗系统的工作原理是怎样的？
3.电动天窗需要初始化的原因是什么？怎样进行初始化？
4.天窗系统可能出现的故障有哪些？怎样检修？
