电动车窗系统作用、组成和操作方法

2023-09-17 理论教育版权反馈

【摘要】：学习目标1.了解电动车窗系统的作用、组成和操作方法。图7-31 电动车窗系统的组成装有电动车窗的车辆，在各个车门都装有玻璃升降开关的按钮。故障排除：①炫丽的电动车窗系统电路简图如图7-39所示。图7-39 电动车窗系统电路简图②拆开右后门门芯板，拔下玻璃升降器插接器，直接给玻璃升降器提供约12V的蓄电池直流电压，玻璃升降器上升、下降顺畅，排除是胶条阻力过大或玻璃升降器故障引起的问题。

学习目标

1.了解电动车窗系统的作用、组成和操作方法。

2.学习玻璃升降器总成的拆装方法。

3.学习电动车窗系统的检修方法。

基础知识

所谓电动车窗就是通过电动车窗开关操作车窗玻璃进行升降的便捷系统，它取代了传统的手动机械式摇柄玻璃升降机构，使得玻璃的升降更加轻松。

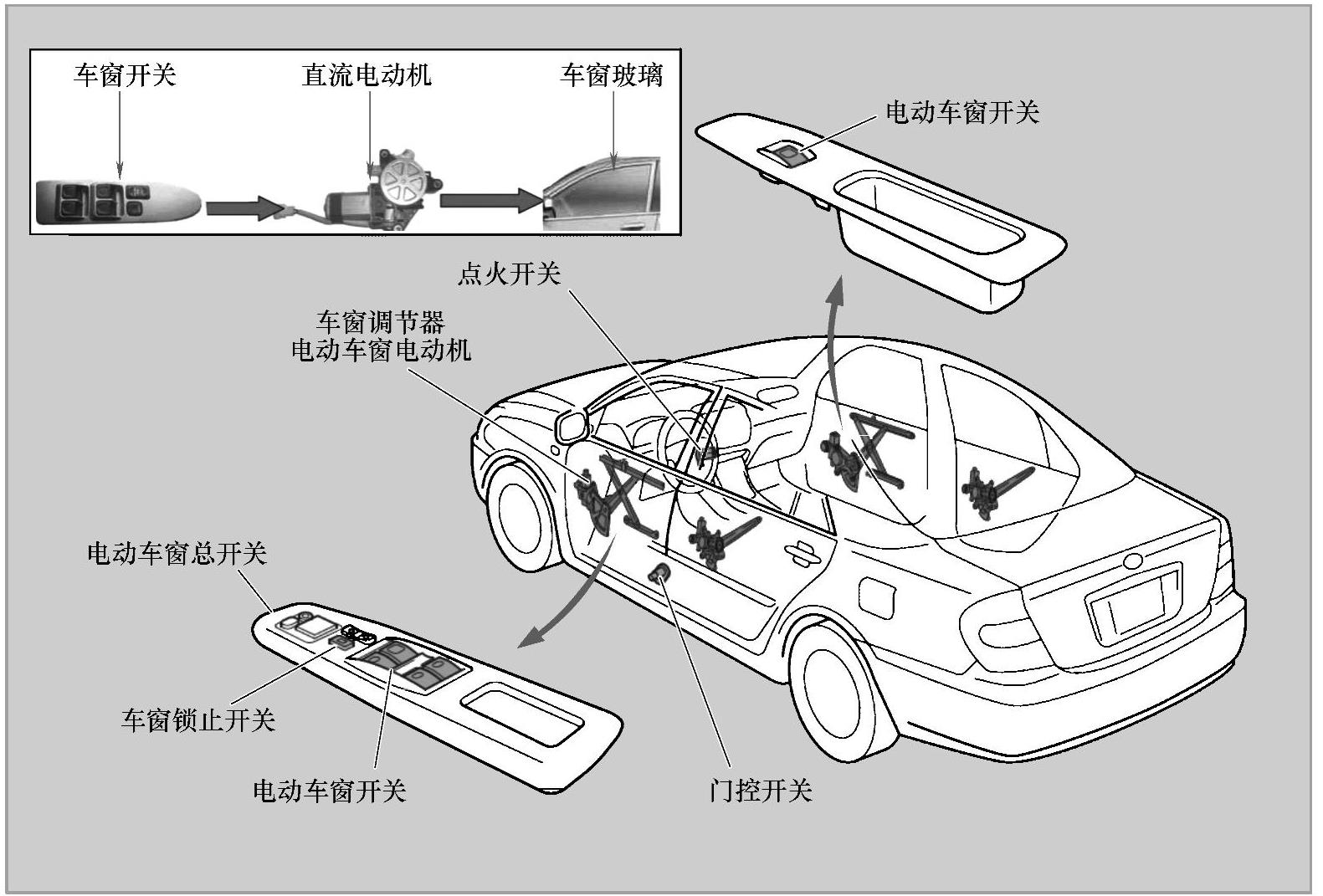

如图7-31所示，电动车窗系统由电动车窗开关、车窗玻璃、车窗调节器（玻璃升降器）、电动车窗电动机、继电器及其控制电路组成。

图7-31 电动车窗系统的组成

装有电动车窗的车辆，在各个车门都装有玻璃升降开关的按钮。向上拉车窗按钮时，玻璃上升；向下按车窗按钮时，玻璃下降。在驾驶人侧的车门上有一个总开关，可以控制各个车门玻璃的升降，按下车窗锁止开关还可以禁用全车的玻璃升降机构。

实际操作

1.奇瑞A5升降器总成的拆装

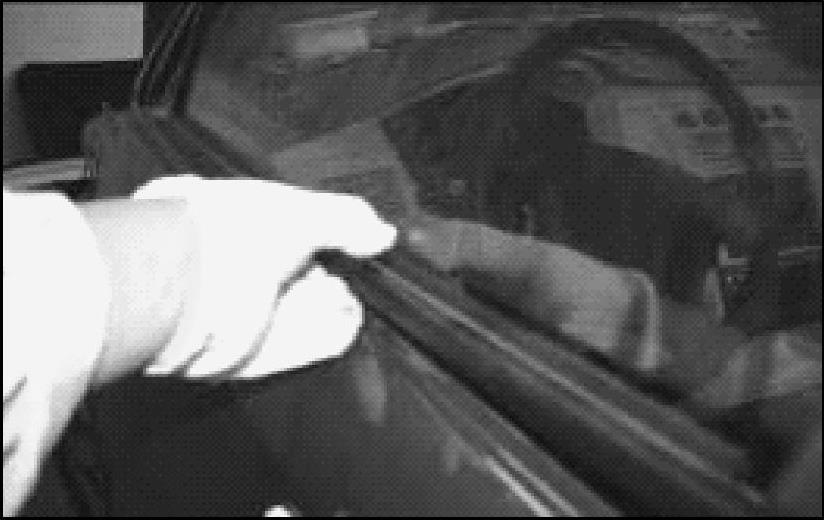

1）拆去前门外切水条，如图7-32所示。

2）拆去固定螺钉，待拆去门护板后，可拔去线束，取下外后视镜。

安装要求：安装时，需要保证后视镜的垫皮与门外板之间间隙均匀，后视镜应能调整自如、灵活可靠，后视镜的插件应固定在门护板内。

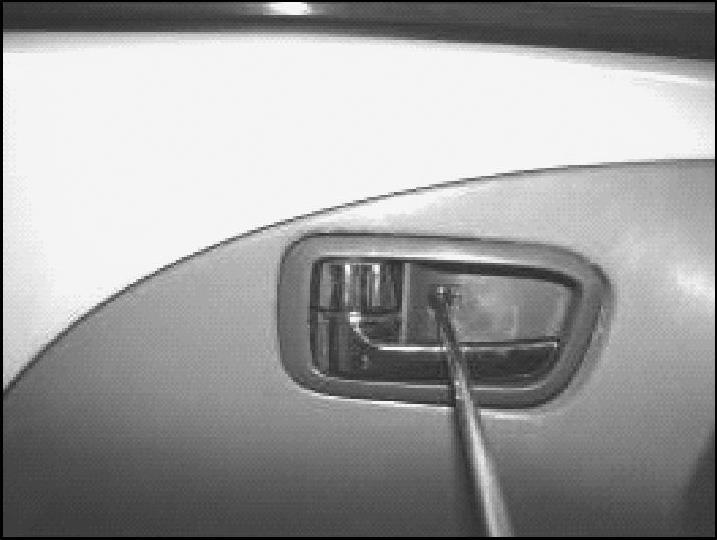

3）松开内开拉手固定螺钉，取下内开手柄护框，如图7-33所示。

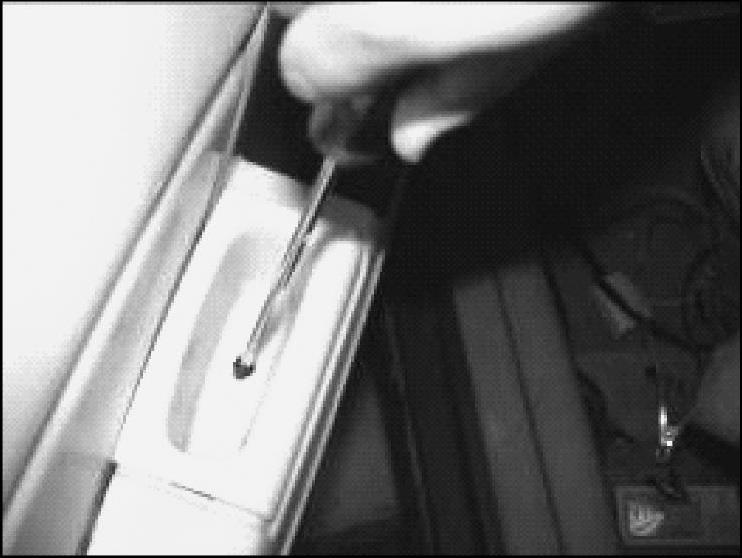

4）拆下螺钉，取出车门扶手盖；撬出玻璃升降器开关，拔出线束。如图7-34所示。

图7-32 拆去外切水条

图7-33 取下内开手柄护框

图7-34 取出车门扶手盖

图7-35 取下车门内饰板

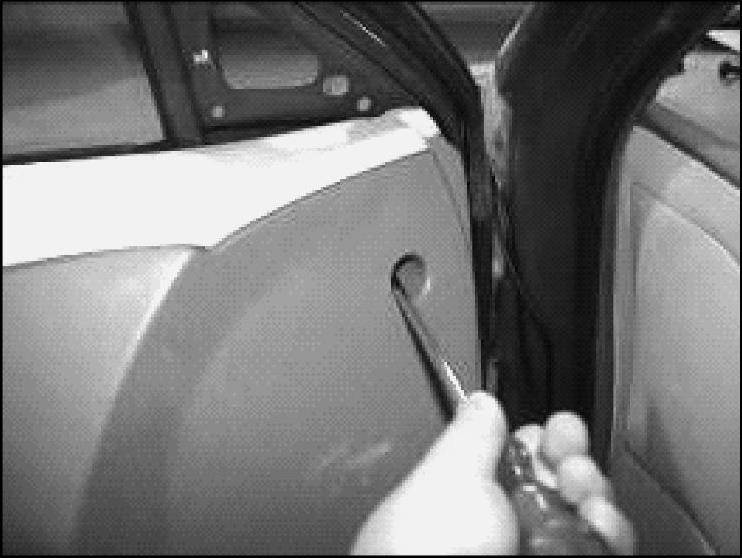

5）拆除左前门护板固定螺栓，然后取下车门内饰板，如图7-35所示。

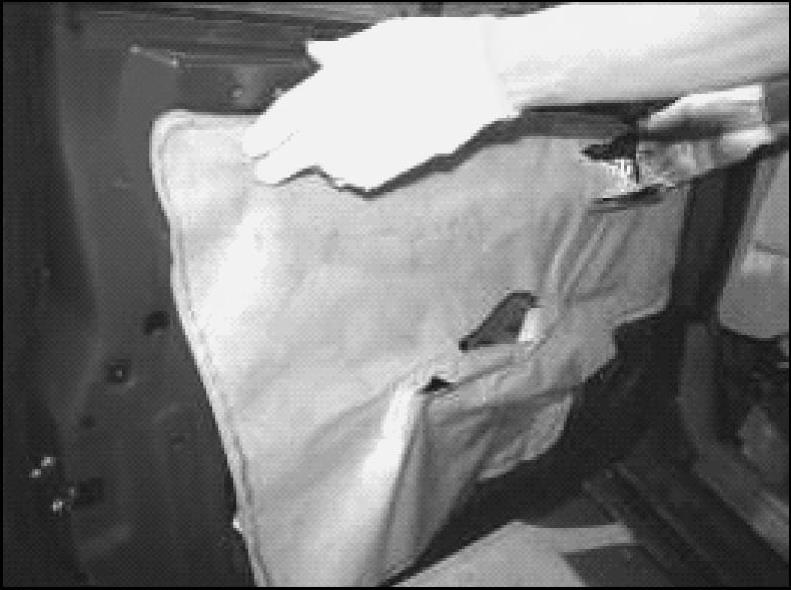

6）移除左前门保护膜（防水膜），如图7-36所示。

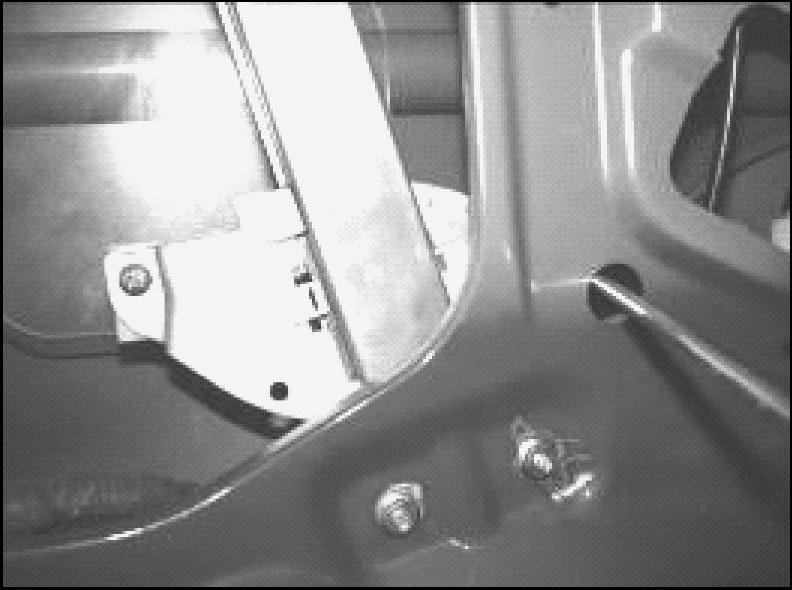

7）将玻璃升降开关重新插到线束上，接上电源，打开点火开关到ON档，将前门玻璃降到图7-37所示的位置，然后使用螺钉旋具拆下固定玻璃的2颗螺钉。

图7-36 移除左前门保护膜

图7-37 降到合适位置

8）断开电源，拆下玻璃升降开关，倾斜取出玻璃。

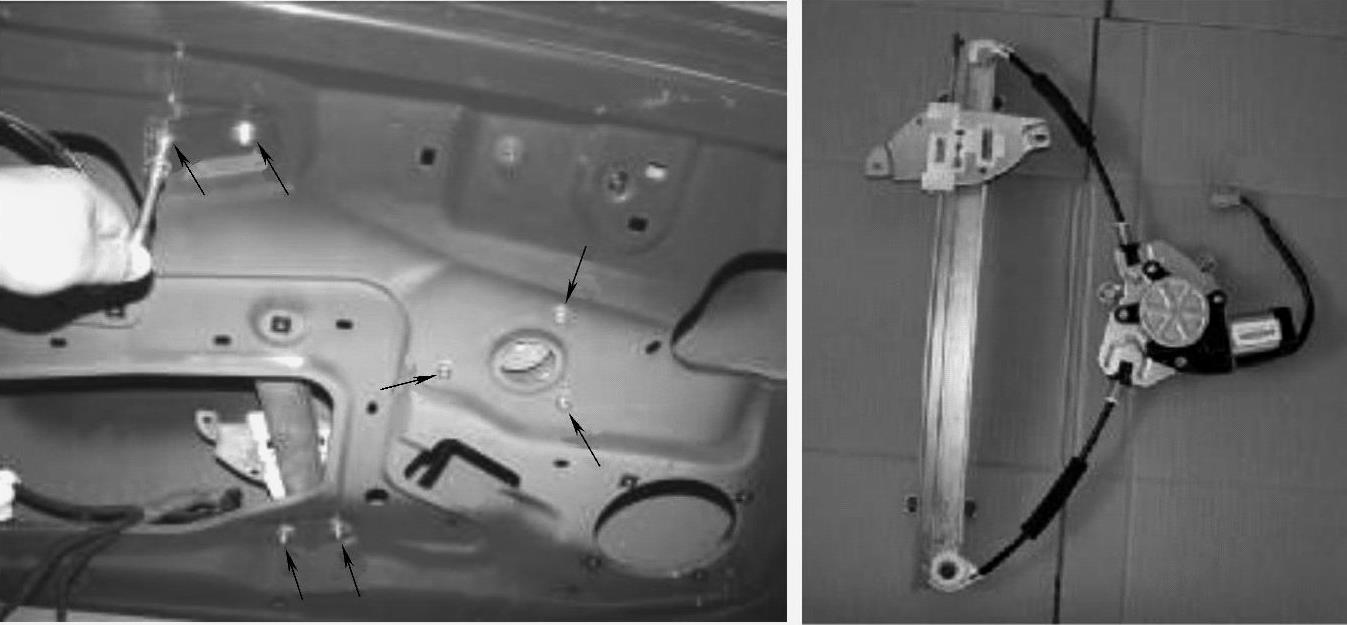

9）松开车门内板上的7颗玻璃升降器固定螺母，然后取出玻璃升降器总成，如图7-38所示。

图7-38 取出玻璃升降器总成

安装要求：固定螺栓或螺母，安装且调整完之后，需要保证玻璃能平稳、顺利地上升和下降，不允许玻璃有晃动、振颤、冲击等现象。

2.车窗不能升降的检修方法

车窗不能升降的检修方法如下：

1）怠速状态下，按下升降开关，仔细听对应的车窗有没有电动机起动的声音，如果有声音，则表明电动机被卡住或者传动机构润滑不良。

2）如果没有声音，操作该车窗的另一个控制开关，如果还是不能升降，则可能是熔丝烧了，保护电路切断电源供电，或者车窗电动机烧坏。

3）如果该车窗可以用另外一个控制开关升降，则表明开始时使用的车窗升降开关损坏。在维修实践中，车窗开关的损坏还是很常见的。如果开关故障，一般只要更换即可。

3.车窗升降不顺畅的检修方法

车窗升降不顺畅一般都是润滑不良导致的，给车窗升降机构进行润滑就可以解决问题。还有一种可能是车窗开关接触不良，为判断是润滑不良的问题还是开关接触不良的问题，可以换用另外一个开关来升降车窗。如果操作另外一个开关时，该车窗仍然升降不顺畅，一般为润滑不良。如果操用另外一开关，该车窗正常升降，说明第一次使用的开关故障，一般也只能选择更换。

电动车窗的故障大部分都是车窗脏污、电动车窗传动机构润滑不良等原因导致的升降车窗时摩擦力增大，进而导致车窗电动机工作电流增大，电流增大后就会引起诸如保护电路动作、烧熔丝、烧开关甚至烧电动机。

维修案例

长城炫丽右后门玻璃不能升降

故障现象：按动炫丽的左前门车窗开关和右后门开关，均不能控制右后门玻璃升降。

故障原因：

①熔丝烧蚀、车窗继电器故障、电源线路故障。

②玻璃框胶条阻力过大。

③玻璃升降器故障。

④右后门开关故障。

⑤左前门窗开关故障。

故障排除：

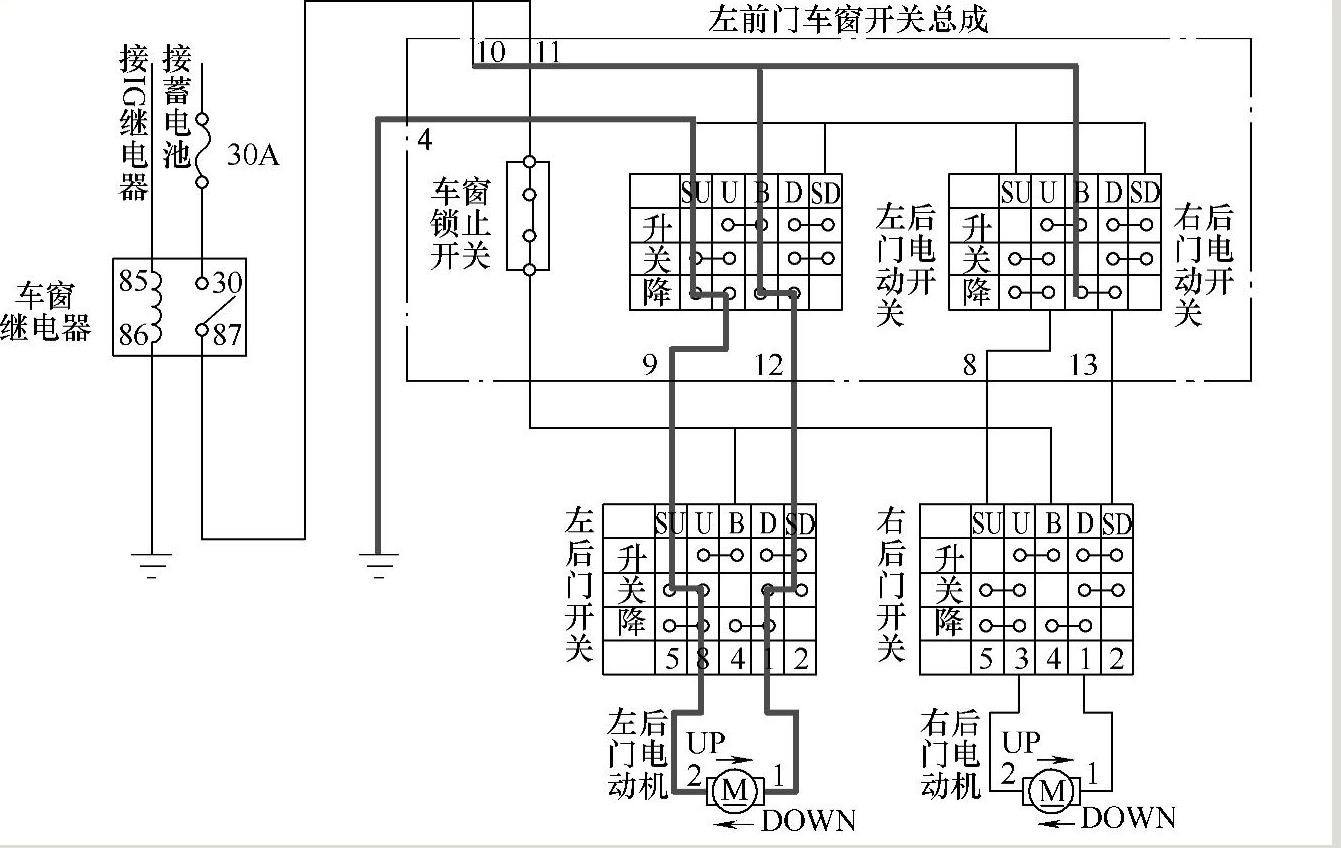

①炫丽的电动车窗系统电路简图如图7-39所示（左后车窗玻璃下降操作状态）。在确保蓄电池电量充足的情况下，打开点火开关，试按动左前门窗开关控制右前门、左后门玻璃升降，右前门、左后门玻璃可以正常升降。说明熔丝、车窗继电器、左前门窗开关之前的电源线路，以及开关的搭铁良好。
