汽车防盗报警系统作用与原理，学习目标、基础知识简介
【摘要】：学习目标1.了解汽车防盗报警系统的作用、组成和工作原理。基础知识汽车防盗报警系统在所有车门均锁上后，任何车门和罩盖被强制打开或者蓄电池的端子被断开后重新连上，它都会发出警报。本田飞度的汽车防盗报警系统的布置如图7-28所示。防盗报警系统在车门、发动机舱盖和尾门关闭和锁止后自动激活。图7-28 本田飞度防盗报警系统发生以下任一情况时，防盗系统的报警声将响起：①车门或尾门被强行打开。
学习目标
1.了解汽车防盗报警系统的作用、组成和工作原理。
2.学习汽车防盗报警系统遥控钥匙的匹配方法。
基础知识
汽车防盗报警系统在所有车门均锁上后，任何车门和罩盖被强制打开或者蓄电池的端子被断开后重新连上，它都会发出警报。警报装置立即使喇叭连续鸣响，前照灯、转向灯和其他外部灯光闪烁。在防盗系统处于警戒状态时，安全指示灯闪烁，告知车辆周围的人此车装有防盗系统。

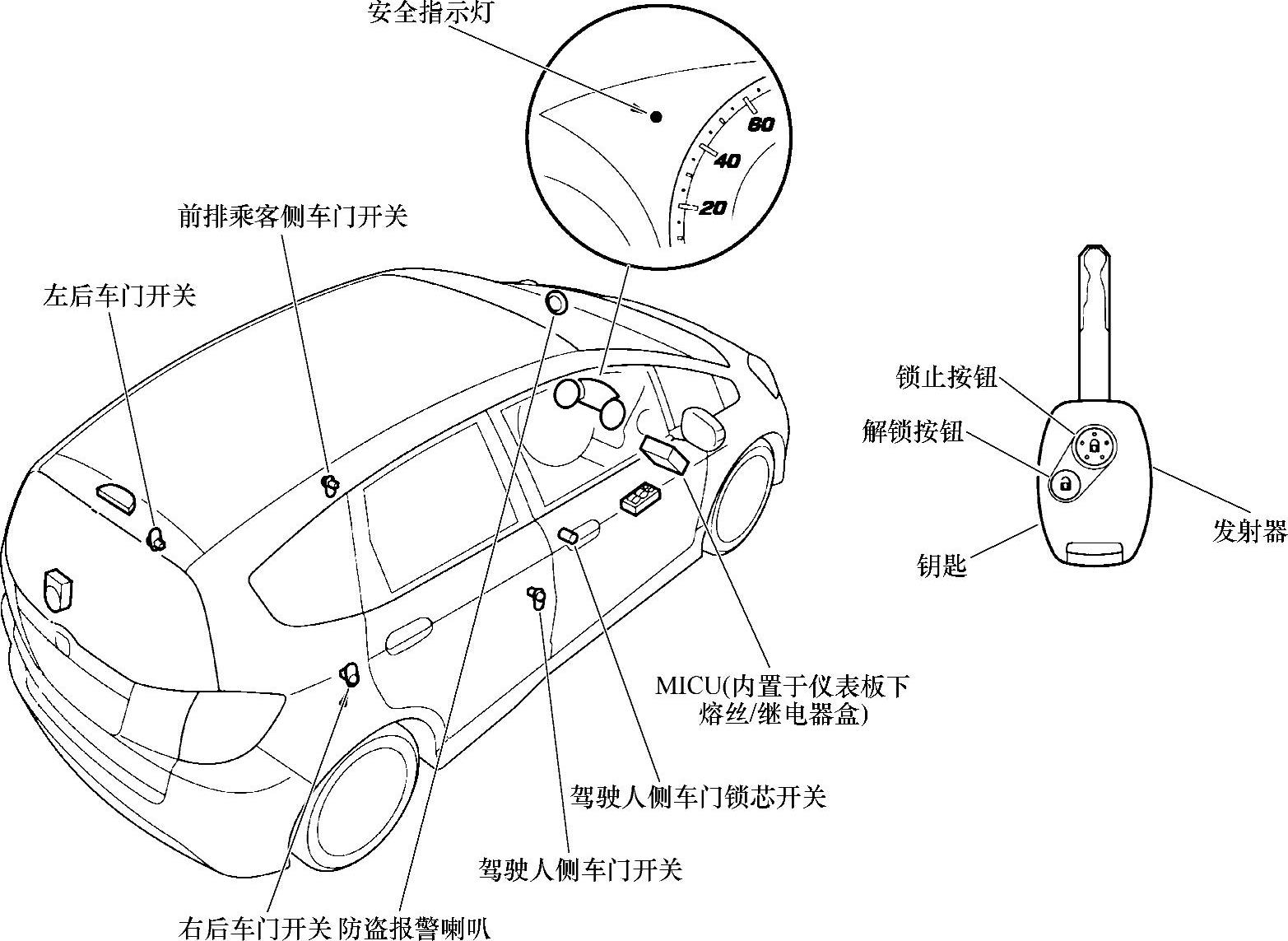

本田飞度的汽车防盗报警系统的布置如图7-28所示。
防盗报警系统在车门、发动机舱盖和尾门关闭和锁止后自动激活。要想激活系统，必须将点火开关转至OFF位置，将钥匙拔出，且MICU（防盗ECU）必须接收到来自车门、发动机舱盖以及尾门的关闭和锁止信号。通过用钥匙对驾驶人侧车门进行解锁，或按下发射器上的UNLOCK（解锁）按钮，防盗报警可随时解除。
图7-28 本田飞度防盗报警系统
发生以下任一情况时，防盗系统的报警声将响起：
①车门或尾门被强行打开。
②没有使用钥匙或发射器解锁车门。
③发动机舱盖打开。
④音响单元断开。
当系统响起报警声时，喇叭响起且车外灯闪烁2min。通过用钥匙解锁驾驶人车门或通过按下发射器上的任何按钮，报警声可马上停止。
实际操作
遥控钥匙（遥控器）必须与防盗系统进行匹配后才能正常地解除或激活防盗报警系统，以及使车门上锁或解锁。如果遥控器丢失，则必须擦除丢失遥控器的ID代码，重新匹配所有遥控器，以防止被盗用。
奇瑞QQ的遥控钥匙匹配方法如下：
1）7s内操作点火开关到ON位三次，第三次置ON位后观察防盗指示灯。
2）防盗指示灯快闪3s后，会停顿1s，然后防盗指示灯会再次亮起，待防盗指示灯熄灭后将点火开关关闭。
3）此时再将点火开关置于ON位，然后按下其中一个遥控器的任意键，按下的同时防盗指示灯会亮一下，这表明该遥控器已与系统匹配。
注意：在操作完步骤3）后，第一个遥控器即设入系统，紧接着要按下另一个遥控器的任意键，其才能设入系统。如果只是操作一个遥控器，设码完成后另一个遥控器将不可用。另外，如果不按照规定的程序操作，设码肯定会失败，此时不要轻易更换遥控器及模块，应严格按照图7-29所示的操作程序再试一下。
日产车系的遥控钥匙匹配方法如图7-30所示。
图7-29 奇瑞QQ钥匙匹配操作程序
图7-30 日产车系的遥控钥匙匹配方法
图7-30 日产车系的遥控钥匙匹配方法（续）
你学会了吗？
1.汽车防盗报警系统的作用是什么？
2.防盗报警系统是怎样被激活和解除的？
3.举例说明如何匹配防盗系统遥控钥匙？
