学习目标

1.了解汽车中控门锁系统的作用、组成和工作原理。

2.通过一些故障案例学习中控门锁系统的检修方法。

基础知识

为了方便驾驶人和乘客开关车门，提高汽车的安全性，现在大部分轿车都安装了中央控制门锁系统。如图7-26所示，中控门锁系统一般由门锁控制开关（中控开关）、钥匙操纵开关、门锁总成、行李舱开启器及门锁控制器等组成。

门锁控制开关一般安装在驾驶人侧前门内的扶手上，通过门锁控制开关可以同时锁上和打开所有的车门。门锁总成主要由门锁电动机、门锁传动机构、门锁位置开关、外壳等组成。钥匙操纵开关装在每个前门的钥匙门上，当从外面用钥匙开门或关门时，钥匙控制开关便向门锁控制ECU或门锁控制继电器发出开门或锁门的信号，然后由ECU或继电器接通门锁电动机电路，完成闭锁或开锁动作。

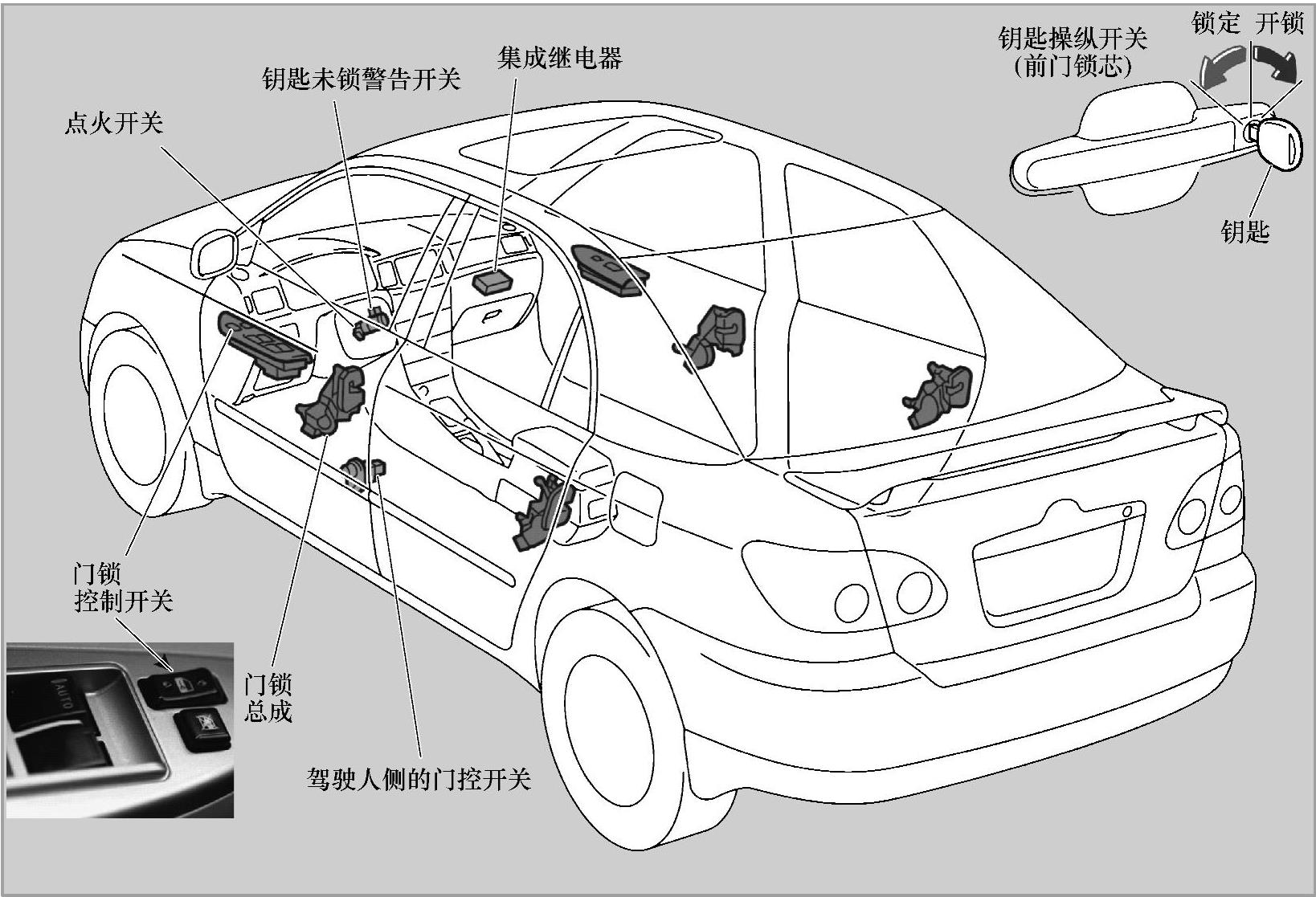

图7-26 中控门锁系统的组成和布置

维修案例

1.长城嘉誉闭锁器不能闭锁

故障现象：一辆长城嘉誉，使用遥控器只能开锁不能闭锁。

故障原因分析：

长城嘉誉的中控门锁电路如图7-27所示。中央门锁可通过遥控器、中控开关和左前门锁芯开启或关闭。中央门锁控制器的5号端子、6号端子分别为闭锁器的开、闭锁动作电源输出线，当不执行开、闭锁时5号、6号端子是搭铁状态。根据系统的工作原理，引起该故障的可能原因有：①遥控器按键故障；②左前门主控开关故障；③左前门闭锁器故障；④左前门闭锁器到中央门锁控制器线路故障；⑤中央门锁控制器故障。

故障排除：

①试车，使用遥控器开、闭锁时只能开锁不能闭锁且没有寻车功能（没有闭锁所以不能寻车）。这说明中央门锁控制器没有接收到左前门闭锁器的闭锁位置信号。

②按动左前门主控开关的开闭锁按键，同样是只能开锁，不能闭锁。初步判断故障点可能在左前闭锁器或左前闭锁器到中央门锁控制器的线路上。

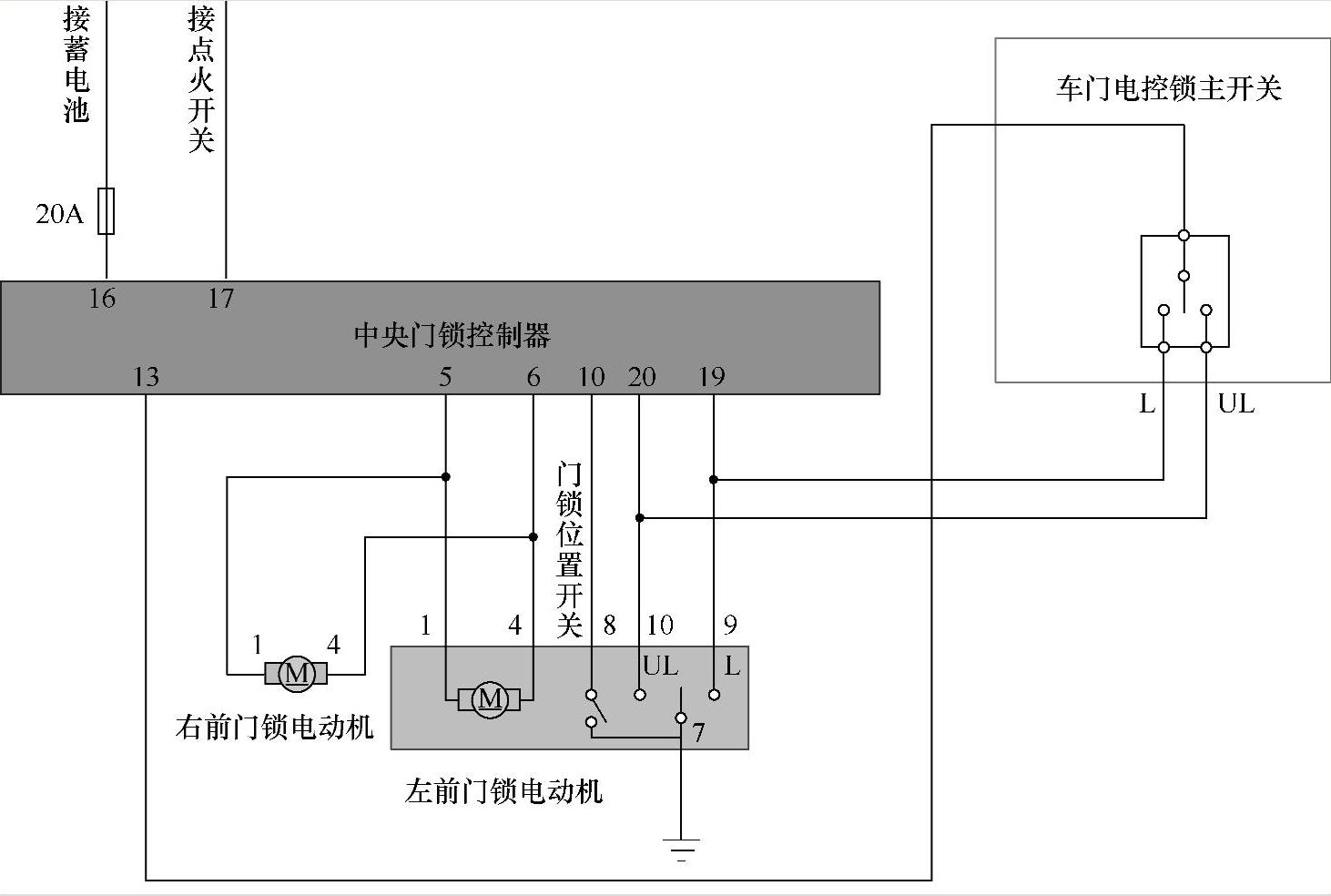

图7-27 长城嘉誉中控门锁电路图

③拆下左前车门锁体，测量左前闭锁器插接器8号端子与搭铁线的导通性。当拨动闭锁器的摆臂到开锁、闭锁位置时，8号端子与搭铁线之间可以正常通、断，说明左前闭锁器良好。

④试更换中央门锁控制器，故障暂时排除，使用一段时间后再次出现不能闭锁的现象。

⑤因更换新的控制器后又出现同样的故障，于是拆开控制器的外壳，发现两个控制器的6号闭锁输出端子有烧蚀现象。

⑥当闭锁器执行开锁动作时由控制器5号端子输出电压，6号端子搭铁，而执行闭锁时刚好相反。检查门锁线路时发现左滑门线束断裂，升降器电动机的电源线在车辆行驶时输出电压给中央门锁控制器的6号端子，从而将此端子烧蚀。

⑦更换左滑门线束后故障排除。

2.上海通用GL8门锁无反应

故障现象：一辆上海通用GL8，按遥控及中控开关时门锁无反应。

故障诊断与维修：

①经检查，发现电动门锁的熔丝烧断；另外，供电到BCM（车身控制模块）的C1插接器H端子线路正常。

②当接上熔丝操作中控开锁时，熔丝有时会熔断，由此判断故障可能在294或694号电路。

③检查BCMC1插接器A端子到左前门锁执行器C2插接器A端子间的线路，发现有间歇性对搭铁短路现象。

④最后确认故障为插接器C200（BCM下方）和插接器C301间的694号线路被挡泥板的固定螺钉钻破短路。

⑤重新处理螺钉并包扎线束后，故障排除。

3.三菱帕杰罗中控门锁失效

故障现象：一辆三菱帕杰罗因遥控器失效到厂修理，当用遥控器锁车门时，全车门锁电动机上下跳动，无法控制。

故障诊断与维修：

先将遥控器线束断开，用前排乘客门钥匙开关锁门，故障依旧，打开中控门锁控制模块，用试灯将开关信号搭铁，四门电动机依然上下跳动不能锁门。当将驾驶人门锁电动机线束断开后，其他三门正常工作，用钥匙和试灯都能控制门锁，于是判断为驾驶人门锁电动机故障。但没有配件，只好将旧的电动机打开修理，发现内部开关触点半圆齿右侧的缓冲胶块损坏，造成开关接触不良。粘一小块胶皮后，故障排除。

你学会了吗？

1.汽车中控门锁系统起什么作用？

2.中控门锁系统一般由哪些部件组成？它是怎样工作的？

3.怎样检修中控门锁系统故障？
