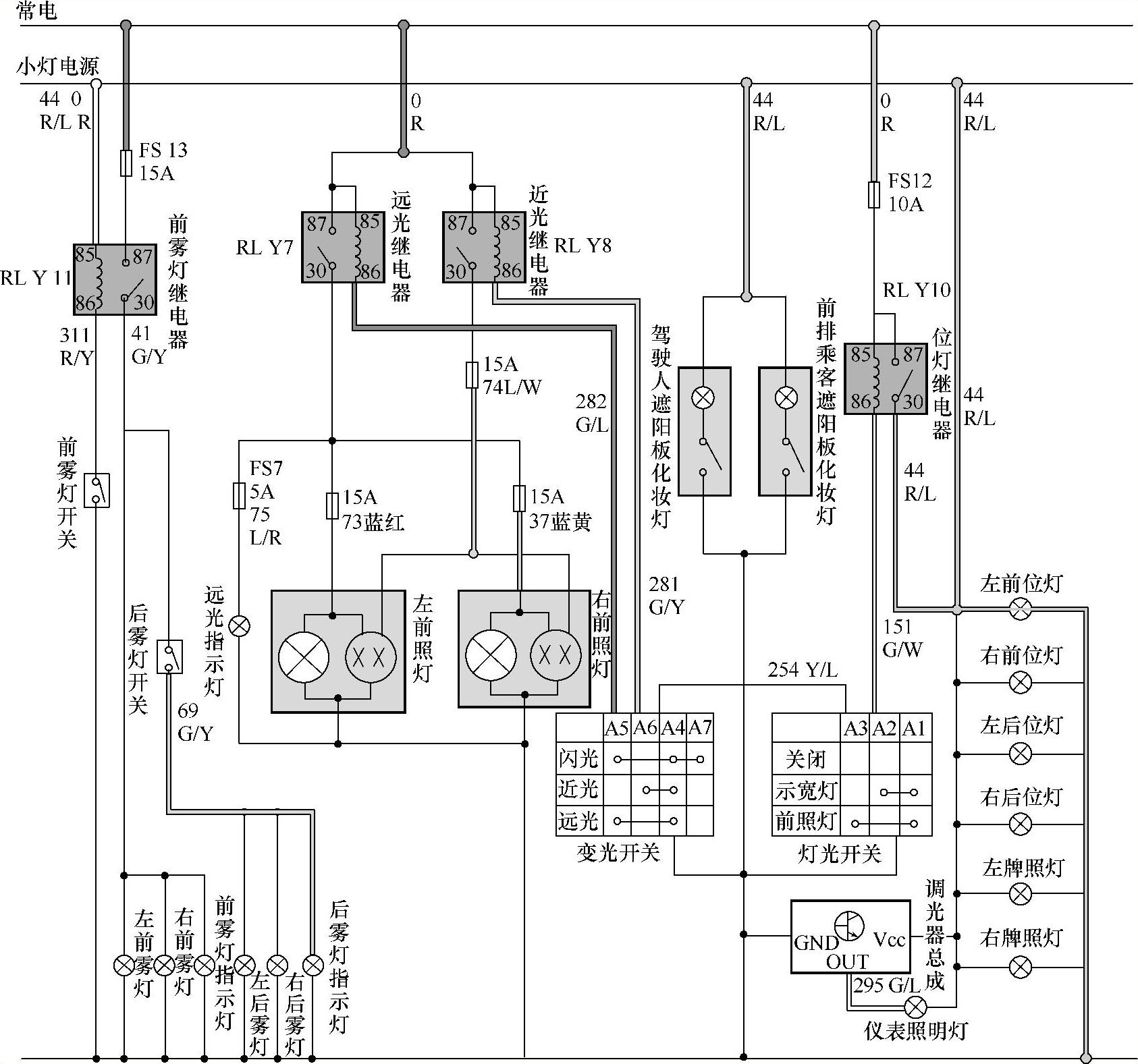

【摘要】：学习目标1.了解汽车灯光系统的作用和组成。基础知识汽车灯光系统的作用是在夜间或能见度低的情况下，向驾驶人、乘客和交通管理人员提供照明，对其他车辆和行人起提示及警告作用。图7-24 哈弗CUV灯光系统电路图故障诊断与排除：①先用万用表检查灯丝导通情况，检查灯丝是否断开，结果正常。

学习目标

1.了解汽车灯光系统的作用和组成。

2.掌握前照灯的对光调整方法。

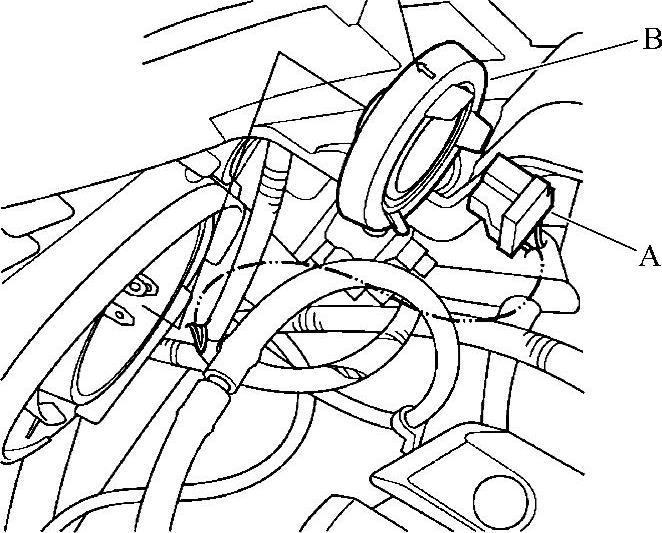

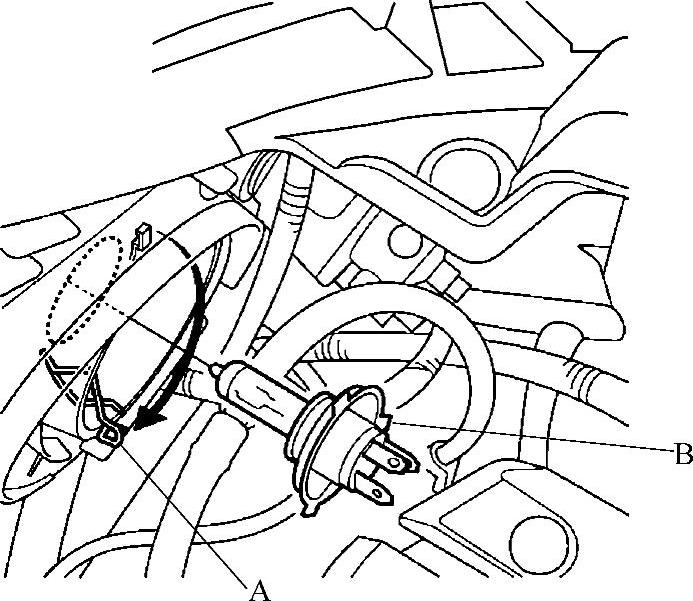

3.学会更换前照灯总成和前照灯灯泡。

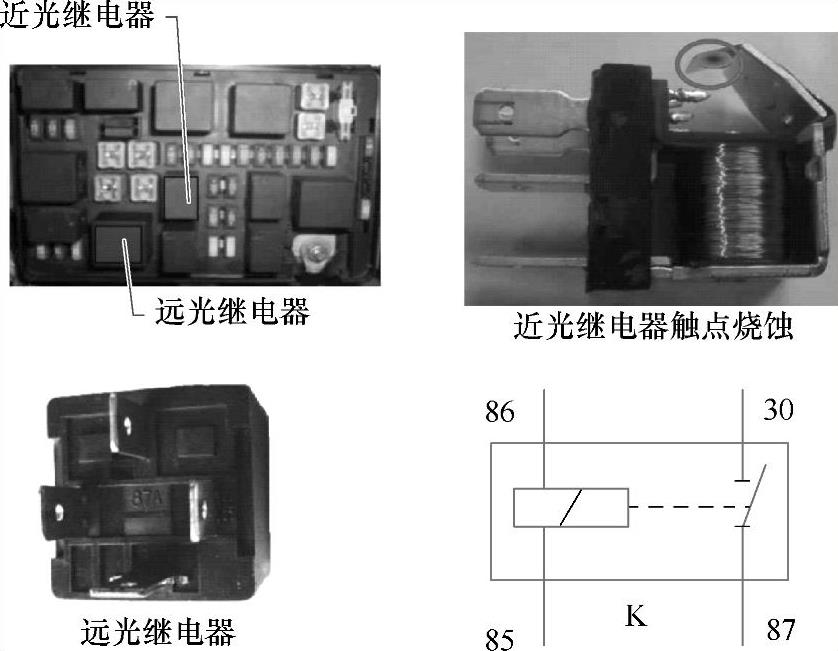

4.通过维修案例学习灯光控制电路的检修过程。

基础知识

汽车灯光系统的作用是在夜间或能见度低的情况下，向驾驶人、乘客和交通管理人员提供照明，对其他车辆和行人起提示及警告作用。

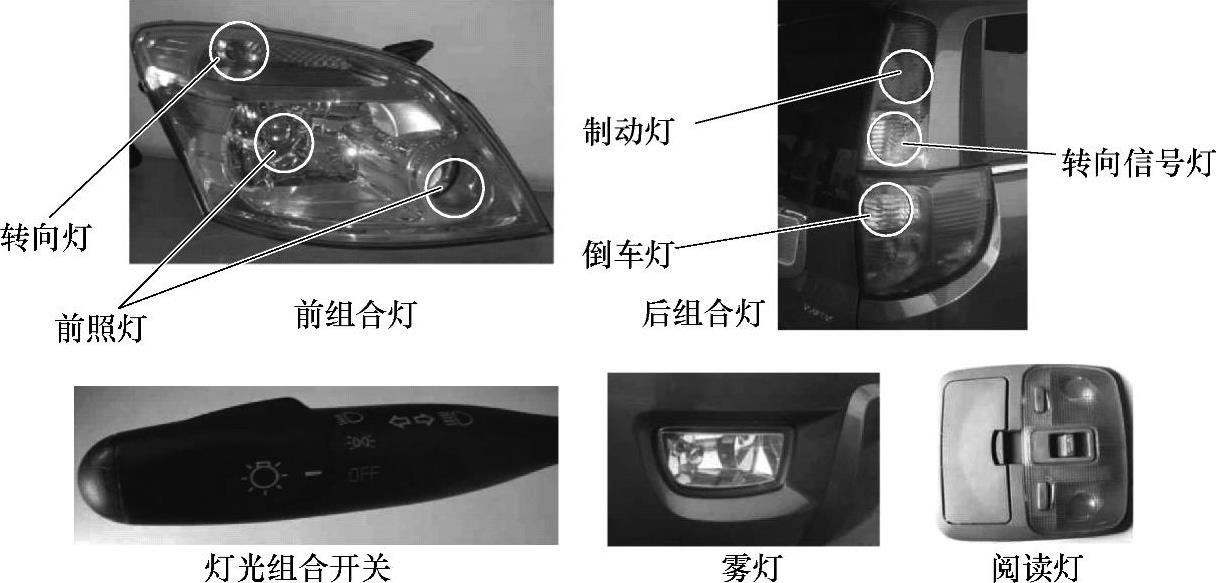

图7-19 灯光系统的组成

如图7-19所示，灯光系统主要由灯具、电源和控制电路（包括控制开关）三部分组成。灯具分为照明用灯具和信号及标志用灯具，照明用灯具有前照灯、雾灯、尾灯、牌照灯、阅读灯（顶灯）、仪表灯和工作灯。信号及标志用的有转向信号灯、制动灯、小灯、尾灯、指示灯和警告灯等。灯光系统主要由转向盘下方的灯光组合开关来控制。

大部分的汽车将前照灯、前转向信号灯和前示宽灯组成起来，称为前组合灯；将尾灯、后转向信号灯、制动灯、倒车灯和后示宽灯组合起来，称为后组合灯。

实际操作

1.前照灯的对光调整

当前照灯的照射高度和照射范围不正常时，需要对其进行对光调整，方法如下：

1）给轮胎充气至规定压力，从汽车上卸下除驾驶人、备胎和工具外的所有负载。冷却液、机油要适量，油箱要装满。

2）把汽车停放在平整的地面上。

3）在屏幕上画出垂直线（垂直线穿过前照灯中心）和水平线（水平线穿过前照灯中心）。

4）在前照灯和蓄电池良好的状态下，按图7-20所示的方法调整前照灯，让最亮部分落在水平线和垂直线上。

①打开前照灯近光灯。

②使用垂直和水平调整螺钉进行对光调整。
