学习目标

1.了解起动控制系统的组成和工作原理。

2.掌握起动机电磁开关的测试方法，学会判断电磁开关的好坏。

3.掌握起动机的性能测试方法，学会检查起动机工作状态是否良好。

基础知识

起动控制系统由点火开关（起动开关）、起动继电器、空档开关（MT）或P/N档位开关（AT）和起动机等组成，其作用是接通或断开起动机的工作电流，使起动机运转或停转。装有防盗系统的车辆，有可能还需要在防盗ECU的允许下才能接通起动机电路。

本田飞度的起动控制系统电路如图7-13所示。打开点火开关到ST档，且变速器档位开关在P/N位置时，起动继电器吸合，电流通过S端子流入电磁开关内的线圈，从而吸引铁心。当铁心被吸引时，连接到铁心的杆动作，使起动机单向离合器接合。同时，被吸引的铁心将电磁开关的B端子和M端子接通，这时电流流通使起动机工作。发动机起动后，点火开关返回到ON位置时，起动机离合器从齿圈脱开，起动机停止工作。

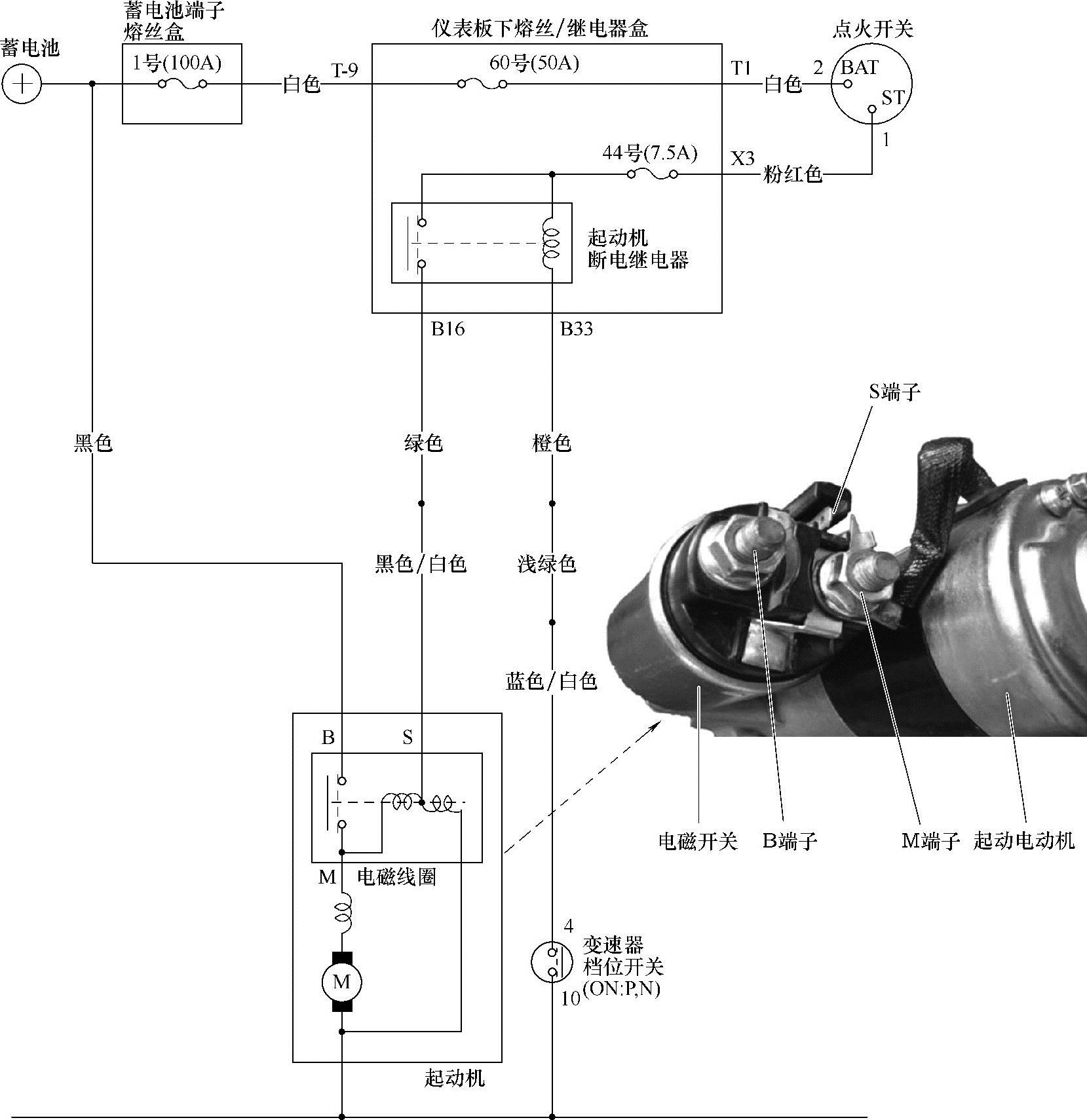

图7-13 起动控制系统电路图

实际操作

1.起动机电磁开关测试

为了判断起动机的电磁开关工作是否正常，我们可以通过以下方法进行测试：

1）断开蓄电池负极端子。

2）如图7-14所示，拆下起动机电缆A和电动机电缆B，然后断开插接器C。

3）检查端子S和电枢壳体（搭铁）之间的保持线圈是否导通。如果不导通，则更换电磁开关。

4）检查端子S和端子M之间的牵引线圈是否导通。如果不导通，则更换电磁开关。

5）按照与拆卸相反的顺序安装。

6）重新连接蓄电池负极端子。

2.起动机性能测试

1）拆下起动机。

2）将线束从端子M上断开。

3）在本测试中，用尽可能粗的导线（最好与车辆所用仪表一样）进行连接。

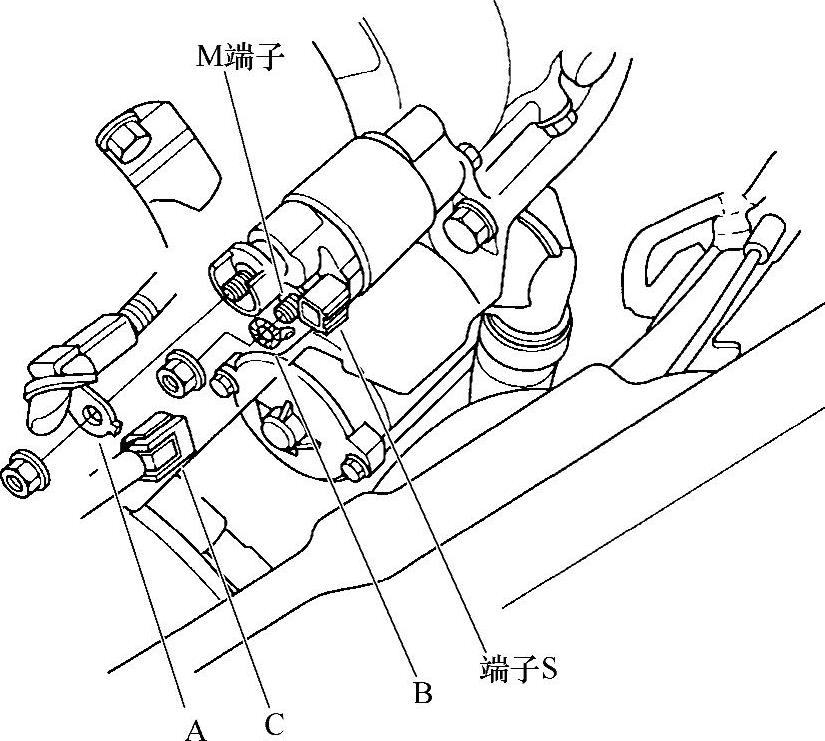

图7-14 断开起动机连接电缆

注意：为避免损坏起动机，切勿使蓄电池连接持续10s以上。

4）如图7-15所示连接蓄电池。确保将起动机线束从电磁阀上断开。如果起动机小齿轮移出，则表明其能正常工作。

5）如图7-16所示，将蓄电池负极从M端子上断开。如果小齿轮不缩回，则表明电磁阀的保持线圈工作正常。

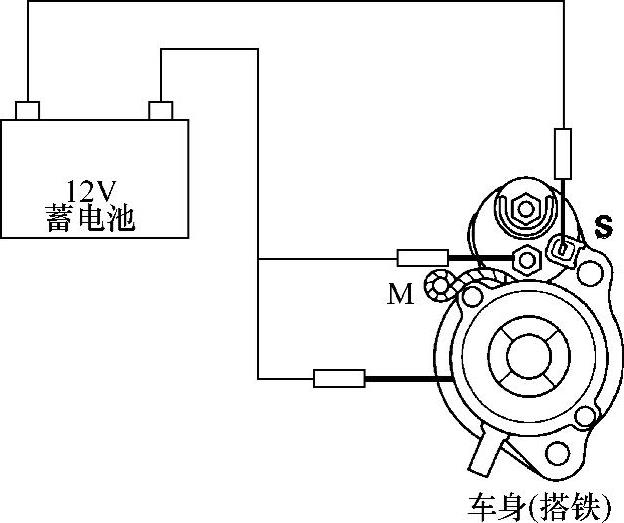

图7-15 连接蓄电池供电线路

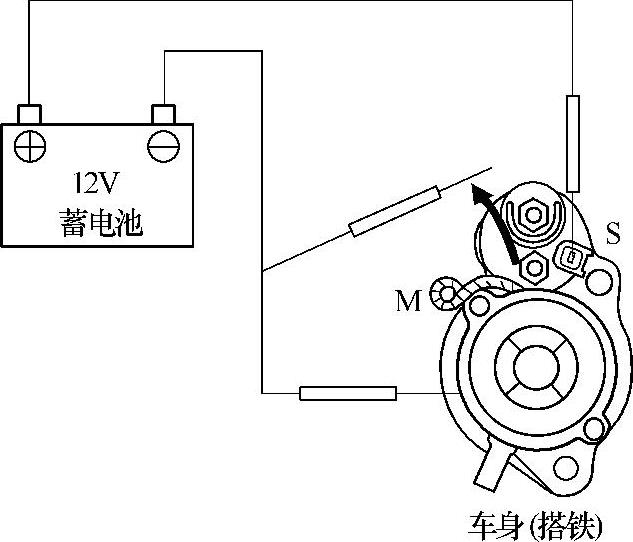

图7-16 从M端子断开蓄电池负极

6）如图7-17所示，将蓄电池负极从起动机壳体上断开。如果小齿轮立即缩回，则表明其工作正常。

7）将起动机紧紧夹在台虎钳上。

8）将线束重新连接到M端子上。

9）如图7-18所示，将起动机连接到蓄电池上，确认运转。

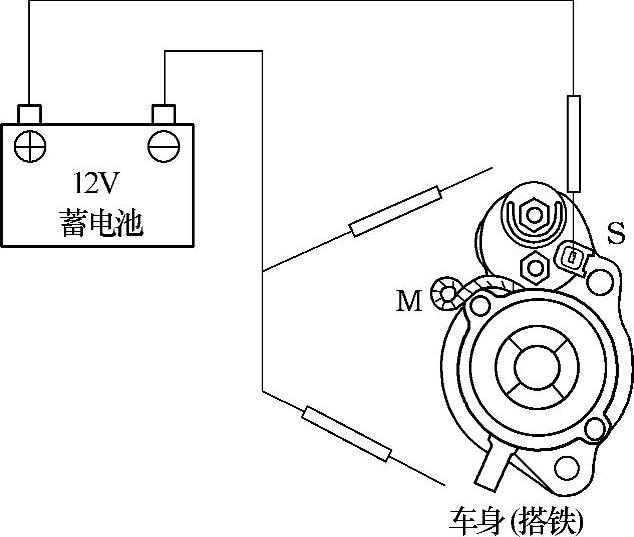

图7-17 从壳体上断开蓄电池负极

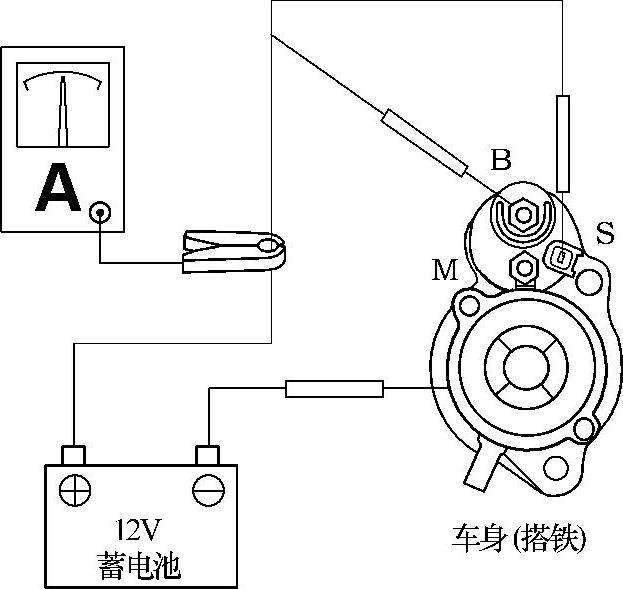

图7-18 起动机空转试验

10）蓄电池电压为11.5V时，如果电流与规格（50A或更小）相符，则起动机工作正常。

维修案例

桑塔纳间歇性起动无力

故障现象：一辆普通桑塔纳，出现间歇性起动无力的现象。

故障原因分析：起动机起动无力，可能是其起动转矩不足造成的，而造成起动转矩不足的可能原因有：

①蓄电池电压不足，无法达到起动机正常起动的电压。

②起动机的连接线路接触不良，电压降加大，使起动机的工作电压降低。

③起动机安装不当，人为地造成转子与定子的碰擦。

④起动机自身存在其他故障。

故障排除：首先用万用表检测蓄电池电压，电压正常（13V以上）；起动发动机，测试起动机的起动电压，也正常（11V以上）；然后，检查起动机的连接线路，无破损、松动现象；最后对起动机做多次起动试验，同时测试每次的起动电压。测试中发现，起动无力现象确实为间歇性的，该现象发生时蓄电池电压急剧下降，低于正常的起动电压。因为起动机是新更换的，所以暂且排除了起动机自身故障的可能性。后来怀疑可能是因起动机安装不当造成其运动不协调，影响了起动转矩的输出。随即对起动机的安装部位进行了仔细检查，并未发现有异常现象。拆下起动机重新安装，故障依旧。再一次拆下起动机仔细检查，发现起动机转子在变速器壳体上的前端支承座孔有异常磨损现象，镶入标准支承铜套后，铜套与座孔间有轻微松旷。

起动机前端支承铜套与座孔间的轻微松旷，使起动机的转子工作时因与定子不同心而间歇性地碰擦。转子与定子碰擦时，起动阻力矩增加，造成蓄电池大量放电，起动电压不足；在越过这一接触区后，转子与定子同心，起动又恢复正常。

根据支承座孔的磨损情况，选择适当的加厚铜套，镶入座孔，使铜套与座孔配合紧密，不再有松旷现象，以确保转子工作时始终保持与定子同心。

你学会了吗？

1.起动控制系统由哪些部件组成，系统是如何工作的？

2.怎样测试起动机电磁开关？

3.怎样进行起动机性能测试？
