学习目标

1.了解汽车电路图的组成和特点。

2.了解点火开关的作用和汽车电路中各电源、搭铁线的功能。

3.通过奇瑞汽车电路图的读图示例学会看懂一般车型的简单电路图。

基础知识

1.电路图的组成

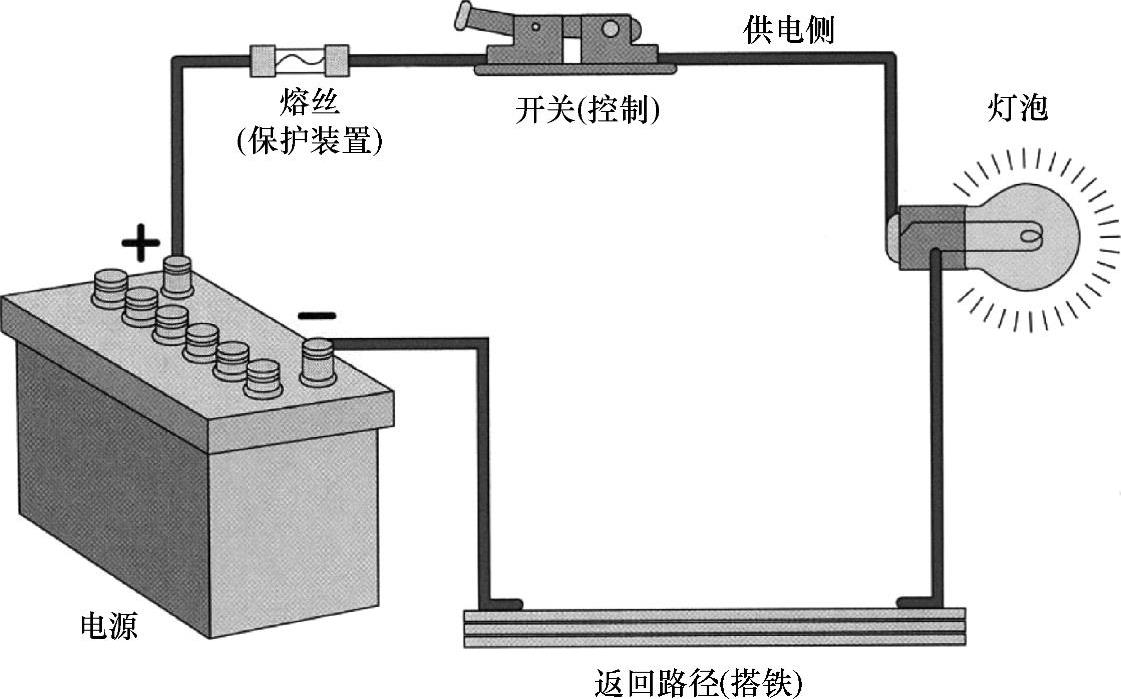

所谓汽车电路图，就是将汽车的电源及各种用电设备按照它们各自的电路连接关系，通过开关、导线、熔丝等配电设备连接起来构成完整的电路，且用特定的符号形式表示出来的图形。它可以清楚地表示出汽车电器设备各系统的工作原理及相互之间的内在联系。一个简单的电路组成如图7-8所示。

图7-8 简单的电路组成

一个完整的汽车电路包含以下部分：

（1）电源汽车的电源包括蓄电池、发电机等。

（2）保护装置保护电路和用电设备不受额外电流的损害，如：熔丝、电路断路器、易熔丝。

（3）控制部件控制电路的闭合和断开，如：手动开关（点火开关、组合开关）、压力开关、温度开关、电子控制模块。

（4）用电设备电流通过用电设备做功或发光，如：灯泡、电磁阀、电子控制器件。

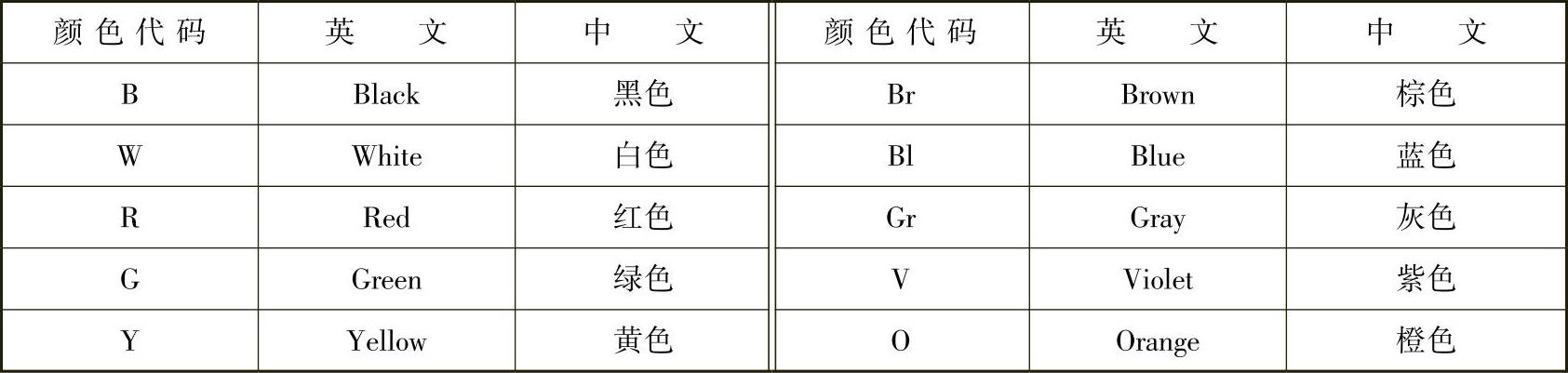

（5）导线将以上各种装置连接起来构成电路。汽车电路图上通常标出导线的颜色代码和截面积，国产车的颜色代码如表7-1所示。

表7-1 国产车颜色代码

2.点火开关

点火开关是汽车电路中最重要的开关，以点火开关为中心将全车电路分成几条主干线，即蓄电池电源线（30号线）、附件电源线（ACC线）、点火开关电源线（15号线）。点火开关的主要功能是锁住转向盘转轴（Lock）、接通点火仪表指示（ON或IG）、起动档（ST或Start）、附加电源档（Acc）。

（1）蓄电池电源线（B线或30号线）从蓄电池正极引出直通熔断器盒，也有的汽车蓄电池电源线接到起动机电源线接线柱上，再从那里引出较细的电源线。

（2）点火、仪表、指示灯线（IG线或15号线）点火开关在ON（工作）和ST（起动）档才供电的电源线，一般用来控制点火、励磁、仪表、指示灯、信号、电子控制系统等发动机工作时的重要电路。

（3）附件电源线（ACC线）用于起动机不工作时需要使用的电器，如收音机、点烟器等。

（4）起动控制线（ST线或50号线）用于对起动机的控制电路进行控制并提供电源。大功率起动机起动时电流很大，容易烧蚀点火开关的“30-50”触点对，必须另设起动机继电器。装有自动变速器的轿车，为了保证空档起动，常在50号线上串有空档开关。

（5）搭铁线（31号线）汽车电路采用单线制，将蓄电池负极与车身的金属部分连接，而电器部件则通过负极导线或本身壳体连接至金属车身来构成回路，因此汽车上的负极导线通常称为搭铁线。

3.电路图识读要点

要对汽车电气设备进行维修或改装，就必须能看懂和理解汽车电路图，尤其是初学者更要学会如何识读汽车电路图。识别汽车电路图的基本方法如下：

①了解整车电气系统的结构配置，各个电气系统的工作原理与特点。

②认真了解各车型的电路图注，牢记电器图形符号。

③掌握电器装置在电路图中的布置情况。

④掌握电路分支中的控制开关、保护装置和继电器在电路中的作用。

⑤了解控制开关、继电器的初始状态。

⑥看清主电路和分支线路，识别电路设备所处的分线路走向。

⑦牢记回路原则，弄清电气设备的各接线柱分别和哪些电器的接线柱相连。

⑧将电路图化整为零，使之更容易识读。

实际操作

1.汽车电路图读图示例

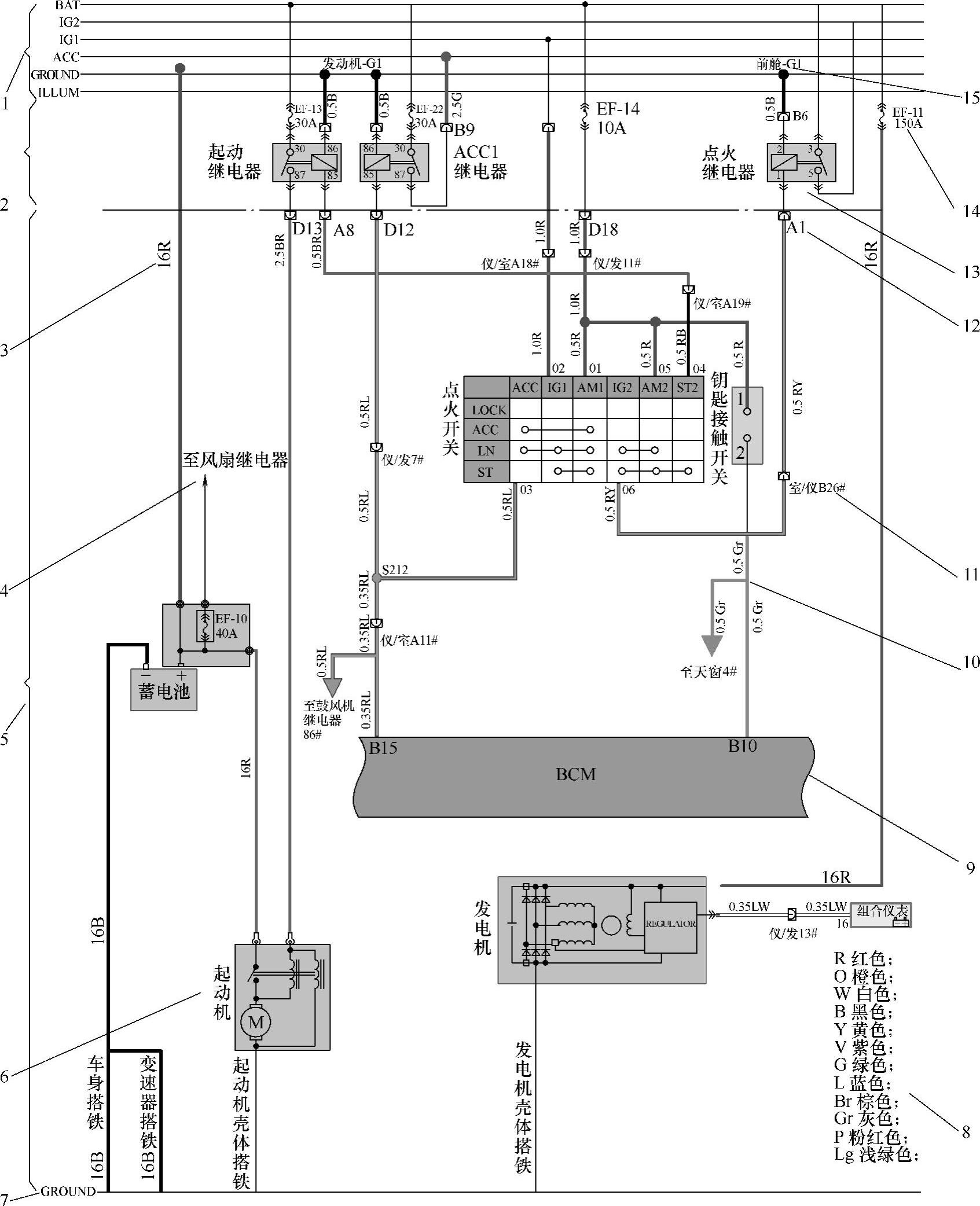

奇瑞汽车电路图的读图示例如图7-9所示。通过该例子，可以从整体上了解奇瑞汽车电路图的组成、特点和基本识读方法。电路图示例中标注数字的含义如下：

图7-9 奇瑞汽车电路图读图示例

1：电源及搭铁线。BAT为常电，IG1、IG2、ACC为点火开关电源，ILLUM表示夜光照明电源，GROUND/31表示搭铁线。

2：在电路图上，这个区域内的熔丝与继电器都在发动机舱电器盒中。

3：表示导线规格和颜色。

4：至某元件，表示该处与某元件的某个端子相连。例如：至鼓风机继电器86#指的是该处与鼓风机继电器86号端子相连。

5：在电路图上，这个区域内的熔丝与继电器都在室内电器盒中（个别除外，另作说明）。例如RF-03指的是室内电器盒中的3号熔丝。

6：该处表示元器件的名称。

7：表示搭铁线，包括发动机搭铁、变速器搭铁及车身搭铁。此线在实际线束中并不存在。

8：该处是导线颜色的详细说明。

9：该处表示元件的端子号。

10：该处为一节点，表示几条线在此处汇为一条线。

11：表示线束与线束之间连接的插件端子。图中示例表示室内线束和仪表线束B插件第26个端子。

12：表示发动机舱电器盒上的插件端子。例如A1表示发动机舱电器盒A插件1号端子。

13：该处为发动机舱电器盒内继电器外形图。

14：该处为发动机舱电器盒内熔丝号及允许通过的最大电流。例如：EF-11150A表示发动机舱电器盒内11号熔丝，允许通过的最大电流为150A。

15：是搭铁点的位置标示。例如“发动机—G1”，表示发动机线束上的第一个搭铁点。

2.汽车电路图看图方法

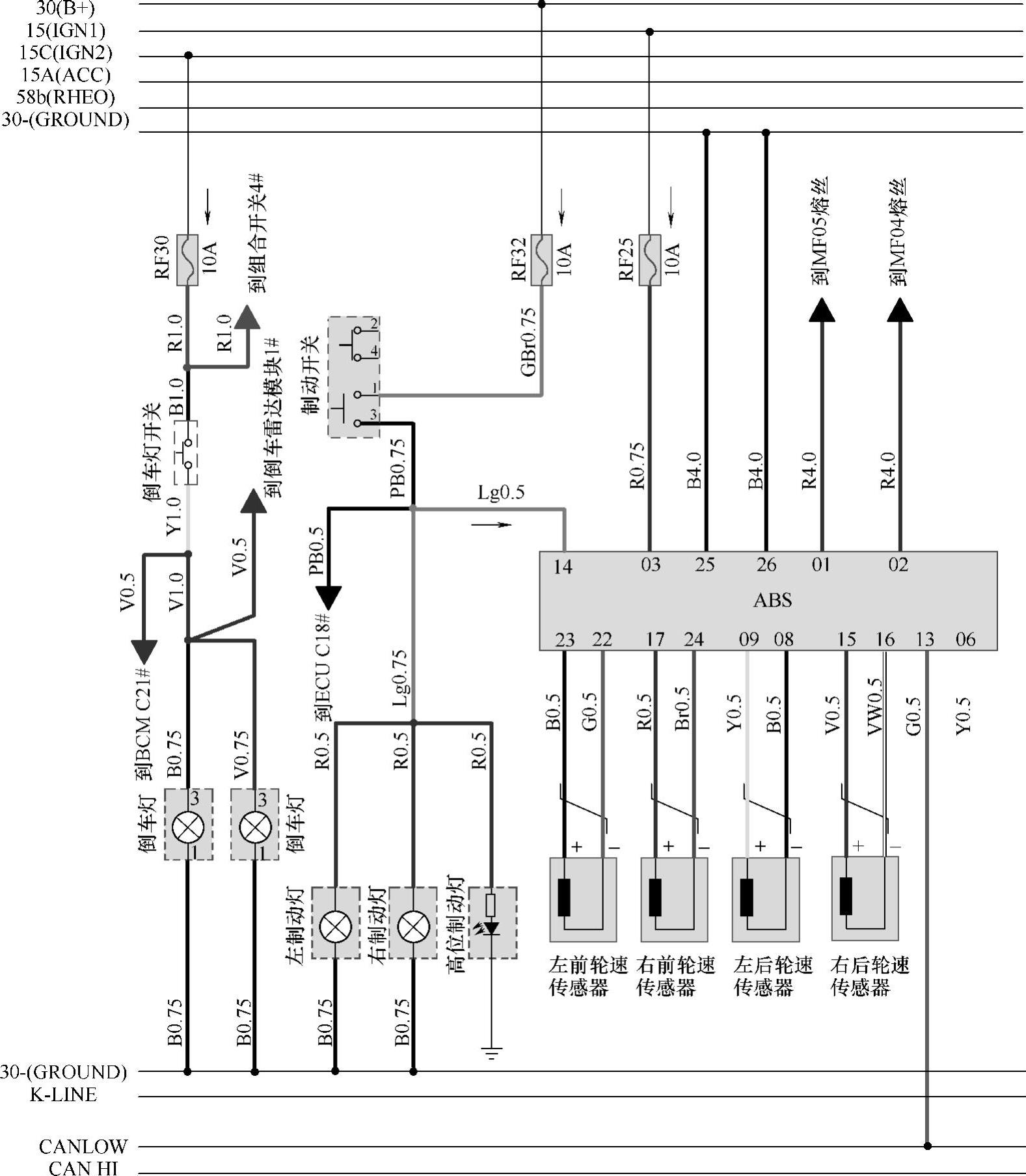

奇瑞风云2的倒车灯和制动防抱死系统（ABS）电路如图7-10所示，具体的看电路图和分析方法如下：

1）倒车灯电路：打开点火开关到ON档时，IG2电源通过室内熔丝RF30向倒车灯开关供电。挂入倒档时，倒车灯开关接通，点亮车尾的倒车灯。

2）制动灯电路：30常电经过室内熔丝RF32向制动（灯）开关供电，踩下制动踏板时，制动开关的端子2、4断开，端子1、3接通，点亮车尾的左制动灯、右制动灯和高位制动灯。同时，向ABS模块的14号端子发送制动信号。

3）打开点火开关时，IG1电源向ABS模块的03端子通电，蓄电池通过正极熔丝MF05和MF04分别向ABS模块的01、02端子供电，使ABS模块中的电磁阀和液压泵通电。

4）ABS模块通过轮速传感器检测车轮的转速，分析车轮是否处于抱死临界状态，通过驱动模块内的电磁阀和液压泵来调节制动压力。

图7-10 倒车灯和ABS系统电路图

你学会了吗？

1.什么是汽车电路图？它有什么作用？

2.一个完整的汽车电路包含哪些部分？

3.电路图识读要点有哪些？

4.举例说明如何看懂汽车电路图？
