70天自动空调控制系统实现
【摘要】：学习目标1.熟悉自动空调的控制面板，了解自动空调控制系统的组成和工作原理。如图6-17所示，自动空调系统的核心部件是空调ECU，它接收空调系统的相关信息，如室内外温度、蒸发器温度、系统压力等，根据这些信息来控制空调执行器动作，实现车内的设定温度。
学习目标
1.熟悉自动空调的控制面板，了解自动空调控制系统的组成和工作原理。
2.学习自动空调控制系统故障的诊断方法。
基础知识

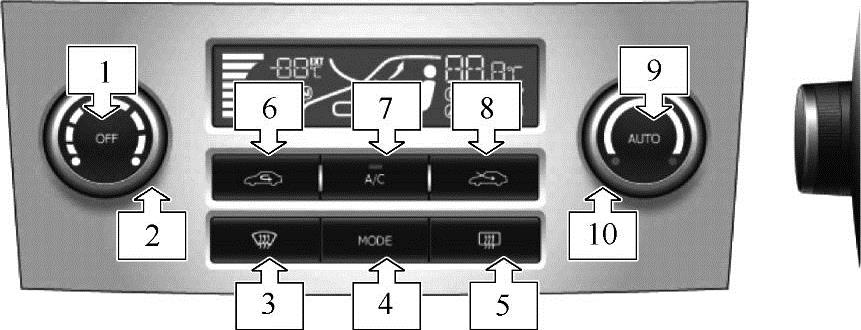

吉利帝豪自动空调系统的控制面板如图6-15所示。
图6-15 自动空调系统的控制面板
1—OFF按钮 2—风量调节旋钮 3—除霜按钮 4—送风模式按钮 5—后除霜按键 6—内循环按键 7—压缩机按键 8—外循环按键 9—自动按键 10—温度设置按钮
如图6-16所示，自动空调系统在手动空调的基础上增加了控制器总成、执行器和传感器。驾驶人通过操作控制器总成上的按键或旋钮来选择空调系统的工作模式、风速并设定室内温度，控制器收到指令后，驱动相应的执行机构来完成动作，同时将空调系统的工作状态显示在显示屏上。
图6-16 自动空调控制系统的组成
按下控制面板上的“AUTO”按键，空调控制器进入自动控制状态。自动空调系统工作时，根据驾驶人的预设温度，自动开启空调压缩机或暖风装置，调整鼓风机的转速、空气的内外循环模式和送风模式。如图6-17所示，自动空调系统的核心部件是空调ECU（控制器总成），它接收空调系统的相关信息，如室内外温度、蒸发器温度、系统压力等，根据这些信息来控制空调执行器动作，实现车内的设定温度。
图6-17 自动空调控制系统原理图
维修案例
哈弗自动空调冷暖调节模式失效
故障现象：一辆哈弗在开空调时，出风口时而吹冷风，时而吹热风。
故障原因：
①空调ECU损坏、失控。
②线束连接问题，线路接触不良。
③冷暖风门执行器（温度混合风门执行器）问题。
故障诊断与排除：
①首先对空调系统进行拆解，检查冷暖风门执行器。
②检查中发现空调工作时执行器时而在冷风位置，时而在热风位置，从而导致此故障现象。
③执行器能够实现制冷或制热，说明模式电动机没问题。故障点有可能出在执行器位置反馈信号上。
④用万用表检测执行器反馈信号线端子4到空调ECU中的端子B2（图6-18），发现有时没有反馈信号到空调ECU。怀疑执行器信号线有问题。
⑤检查反馈信号线，发现执行器插接器端端子4连接存在虚接现象。重新固定连接端子4的导线后，故障排除。
图6-18 混合风门执行器的工作原理
故障总结：
由于执行器位置反馈信号线虚接，导致空调ECU接收到的反馈信号与实际电动机位置不一样，空调ECU会改变出风口位置，使出风口时而吹冷风，时而吹热风。
你学会了吗？
1.自动空调系统的控制面板包括哪些部件？
2.自动空调控制系统由哪些部件组成，它是怎样工作的？
