学习目标

1.了解手动空调系统的特点和空调控制面板上的操作部件。

2.学习手动空调控制系统的组成和电路原理。

3.学习手动空调系统压缩机不工作的检修方法。

基础知识

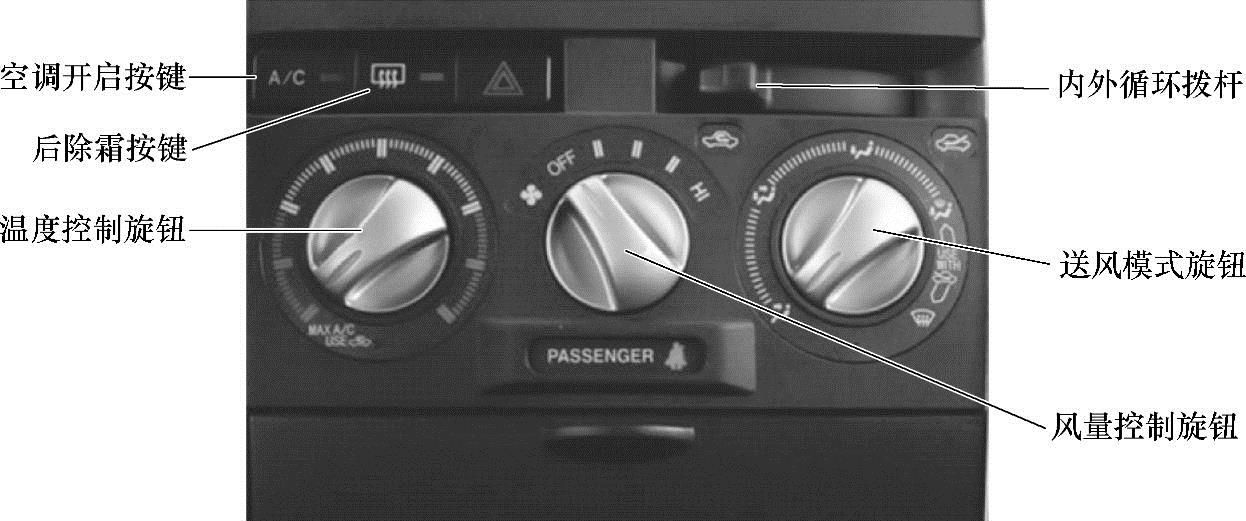

手动空调系统需要驾驶人手动开启空调系统，调整进气方式、出风温度和送风模式。长城酷熊的空调控制面板如图6-13所示，控制面上有A/C开关（空调开启）按键、除霜按键、内外循环拨杆、温度控制旋钮、风量控制旋钮、送风模式旋钮等。内外循环拨杆用来改变进气模式，即进入空调系统的是车外新鲜空气还是室内空气；风量控制旋钮用来调节鼓风机的转速，一般有四个档位；送风模式包括吹面、吹脚、除霜等。

图6-13 手动空调控制面板

长城酷熊的手动空调控制系统电路如图6-14所示。该手动空调控制系统主要由空调风速开关（风量控制旋钮）、鼓风机继电器、鼓风机、调速电阻、A/C开关、三态压力开关、蒸发器温度传感器、发动机ECU、压缩机继电器和压缩机离合器等组成。开启空调系统之前应先打开空调风速开关以开启鼓风机。当按下A/C开关时，空调请求信号经三态压力开关到达发动机ECU端子75，由ECU端子69控制压缩机继电器搭铁，接通压缩机离合器电路。

图6-14 手动空调控制系统电路图

维修案例

比亚迪F3空调压缩机不工作

故障现象：一辆比亚迪F3舒适款（手动空调系统），空调不制冷，经检查为按下A/C开关后，空调压缩机不工作。

故障原因分析：

针对压缩机不工作，主要从两个方面进行检查：

1）空调系统制冷剂量是否正常。

2）压缩机的控制电路故障：

①压缩机电磁离合器、空调继电器及相关线路故障。

②空调系统的压力保护、温度保护等导致压缩机不工作。

检查步骤：

1）首先检查空调系统的制冷剂量，测量系统静态压力，高压为0.5MPa，低压为0.45MPa（正常情况为：停车10min左右，环境温度为25℃时，高、低压侧压力为0.4～0.6MPa），由此初步确定系统制冷剂量正常。

2）打开点火开关至ON档，按下A/C开关，打开鼓风机开关。此时，拔掉空调压力开关，直接短接压力开关插接器的端子1（黄/黑线）、3（蓝/红线）（高、低压信号），压缩机仍不工作；测量端子3有12V电压，测量压力开关的端子1、3，电阻小于1Ω，由此判定压力开关正常。

3）拔掉空调继电器，直接短接该继电器线束侧的工作回路端（端子B62、B36），压缩机可以工作，由此初步确定压缩机电磁离合器及相关线路正常。

4）拔掉A/C控制器，将A/C控制器插接器的端子12（黄/红线，空调继电器线圈控制线）直接对搭铁短接，压缩机能吸合，由此再次确认压缩机的工作回路正常，应为A/C控制器及相关控制信号故障。

5）为准确检查故障原因，分别对A/C控制器的各个端子进行测量：

①按下A/C开关后，测量端子8（A/C开关信号）为电源电压，判定A/C开关至A/C控制器的相关线路正常。

②测量端子2（压力开关的高低压信号端子）时发现没有电压，故障原因应该在此（正常情况，打开鼓风机开关后，若系统压力及压力开关正常，此处应为电源电压）。

6）经对此线路进行仔细检查，最终发现该线在经过BK1插接器（翼子板线束和仪表板线束连接器，在组合仪表后）时接触不良，对此处进行修复后试验，故障排除。

你学会了吗？

1.手动空调系统是怎样工作的？

2.手动空调控制系统由哪些部分组成？它是怎样接通压缩机工作电路的？

3.空调压缩机不工作的原因有哪些？怎样排除这些故障？
