学习目标

1.了解空调暖风系统的作用、组成以及工作原理。

2.学会调节温度混合风门控制拉索的长度。

3.了解暖风系统不正常原因，掌握其检修方法。

基础知识

汽车空调在冬季利用取暖装置升高车厢内空气的温度，为乘客提供暖气并给风窗玻璃除霜和除雾。

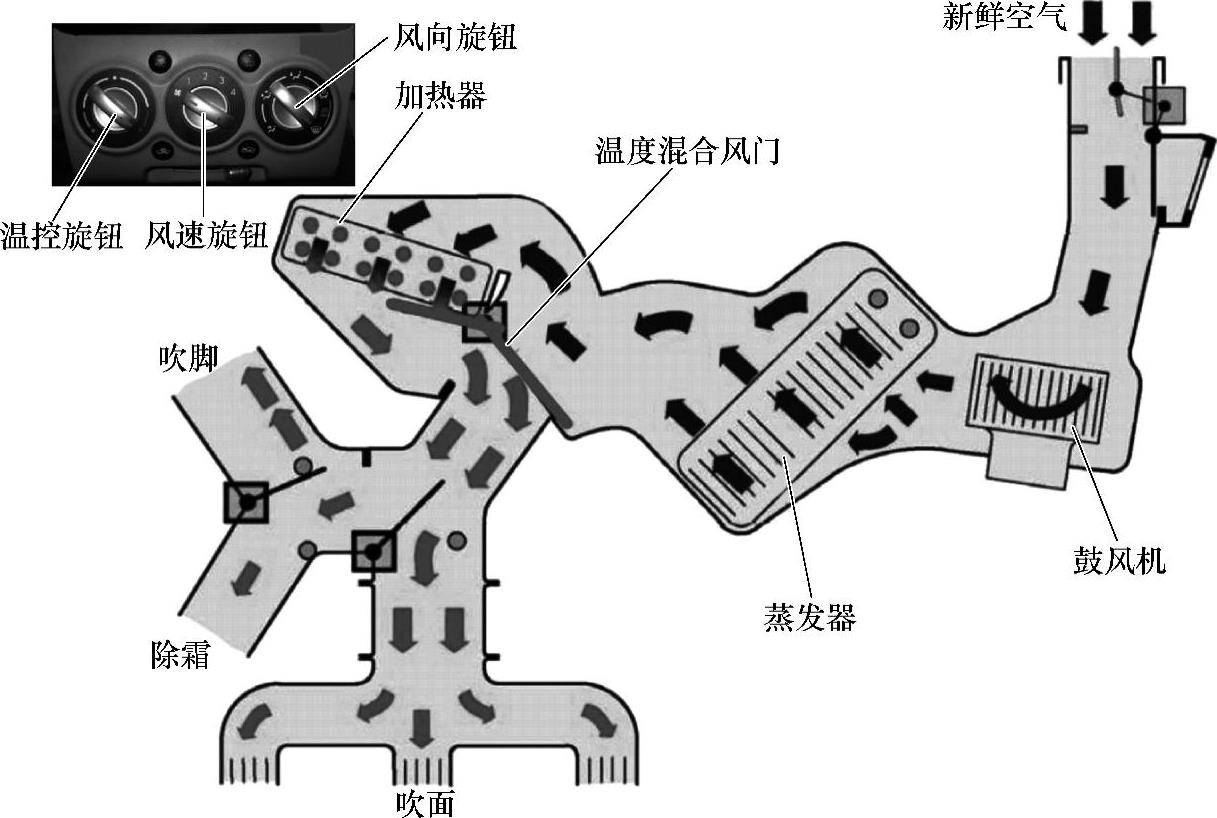

暖风系统由加热器、连接管、鼓风机、温度混合风门、风门开关（温度控制旋钮）等组成，其工作原理如图6-11所示。轿车和中小型汽车一般以发动机循环冷却液作为暖风的热源，暖风系统用加热器引进发动机冷却液，较热的发动机冷却液流经加热器，使加热器升温。鼓风机吹送空气流过加热器（温度混合风门处于最热位置），流经加热器的空气是热空气。经过蒸发器、加热器处理后的空气，按驾驶人或空调ECU指定的送风模式，被分配至指定的风口。

图6-11 暖风系统工作原理示意图

实际操作

1.温度混合风门控制拉索的调节

转动温度混合风门旋钮时，通过拉索的拉动作用来调节温度混合风门的位置，使空调系统送出冷风或热风。当拉索松动时，不能达到预设的风门位置，就需要进行调节。

1）打开杂物箱。拆下两侧的杂物箱挡块，然后将杂物箱挂在下面。

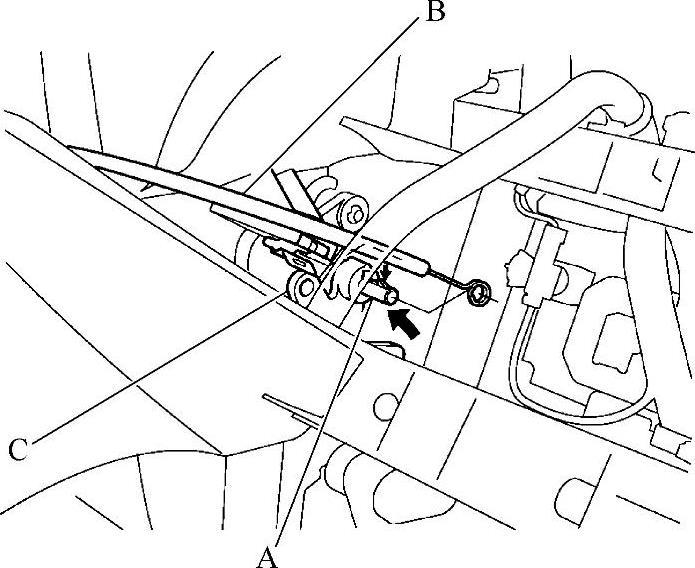

2）如图6-12所示，从仪表板下打开卡夹A，然后从空气混合控制连杆C上断开空气混合控制拉索B。

3）将温度控制旋钮设置为MAX COOL。

4）将空气混合控制连杆逆时针转到底，并保持住。将空气混合控制拉索连接至空气混合控制连杆，然后将空气混合控制拉索壳体安装至卡夹。

图6-12 调节温度混合风门拉索

2.暖风系统不正常的原因及检修

车辆暖风系统无法送出暖风或送风不热主要分为两方面的原因：一是发动机冷却系统造成的，二是暖风的控制机构工作不良导致的。在维修时，先要判定是哪种故障引起的，再进行相应的维修。判别的方法很简单，测试一下加热器芯的两根进水管温度，如果两根管都很热，说明是风量控制机构问题。反之，如果两根水管温度低，或者是一根热一根冷，说明是冷却系统问题。

冷却系统可能出现的问题有：

①节温器常开或节温器开启过早，使冷却系统过早地进行大循环，而外部气温很低，特别是车行驶过程中，冷风很快将冷却液冷却，使冷却液温度不能升高，暖风也不会热。

②水泵叶轮破损或转速低，使流经加热器芯的空气流量不够，热量不达标。

③发动机冷却系统有气阻，气阻导致冷却系统循环不良，造成冷却液温度高，暖风不热。如果冷却系统总有气，很可能是气缸垫有破损向冷却系统窜气所致。如果加热器芯的进水管很热，而出水管较冷，则是加热器芯有堵塞，应更换加热器芯。

汽车的暖风是利用鼓风机把加热器芯的热量吹入到车厢的，如果风量不够或冷热风分配不好，使加热器芯的热量散发不出来，也会造成暖风的温度上不来。这时先要检查空调滤清器是否脏污堵塞，进行清理，必要时要及时更换。再检查鼓风机的各档位运转情况，每个档位都要达到足够的转速。如果旋钮调整到暖风位置，风量够大，风向也正常，吹出来的是冷风，则应检查暖风箱冷热风的控制翻板拉索是否脱落，暖风叶轮是否损坏，翻板是否脱落等，排除故障后送出的风就会热起来。

你学会了吗？

1.空调暖风系统的作用是什么，由哪些部件组成？

2.怎样调节温度混合风门控制拉索的长度？

3.暖风系统不正常的原因有哪些，怎样检修？
