学习目标

1.了解四轮定位仪的作用及组成。

2.学习四轮定位仪的使用方法。

基础知识

四轮定位仪用于检测汽车车轮定位参数，并与原厂设计参数进行对比，指导使用者对车轮定位参数进行相应调整，使其符合原设计要求，以达到理想的汽车行驶性能，即操纵轻便、行驶稳定可靠、减少轮胎偏磨损。

如图5-159所示，四轮定位仪由四轮定位仪主机、传感器机头、夹具、机械转角盘（或电子转角盘）、转向盘固定架、制动踏板固定架等组成。

出现以下情况时，车辆需要进行四轮定位：

①轮胎出现异常磨损，如轮胎单侧磨损或出现凹凸状、羽毛状磨损。

②转向时转向盘太重、太轻以及快速行驶时转向盘发抖。

③车辆更换轮胎、转向节以及减振器等悬架系统配件后。

④车辆发生碰撞事故后。

⑤当汽车行驶1万km或新车行驶3000km后。

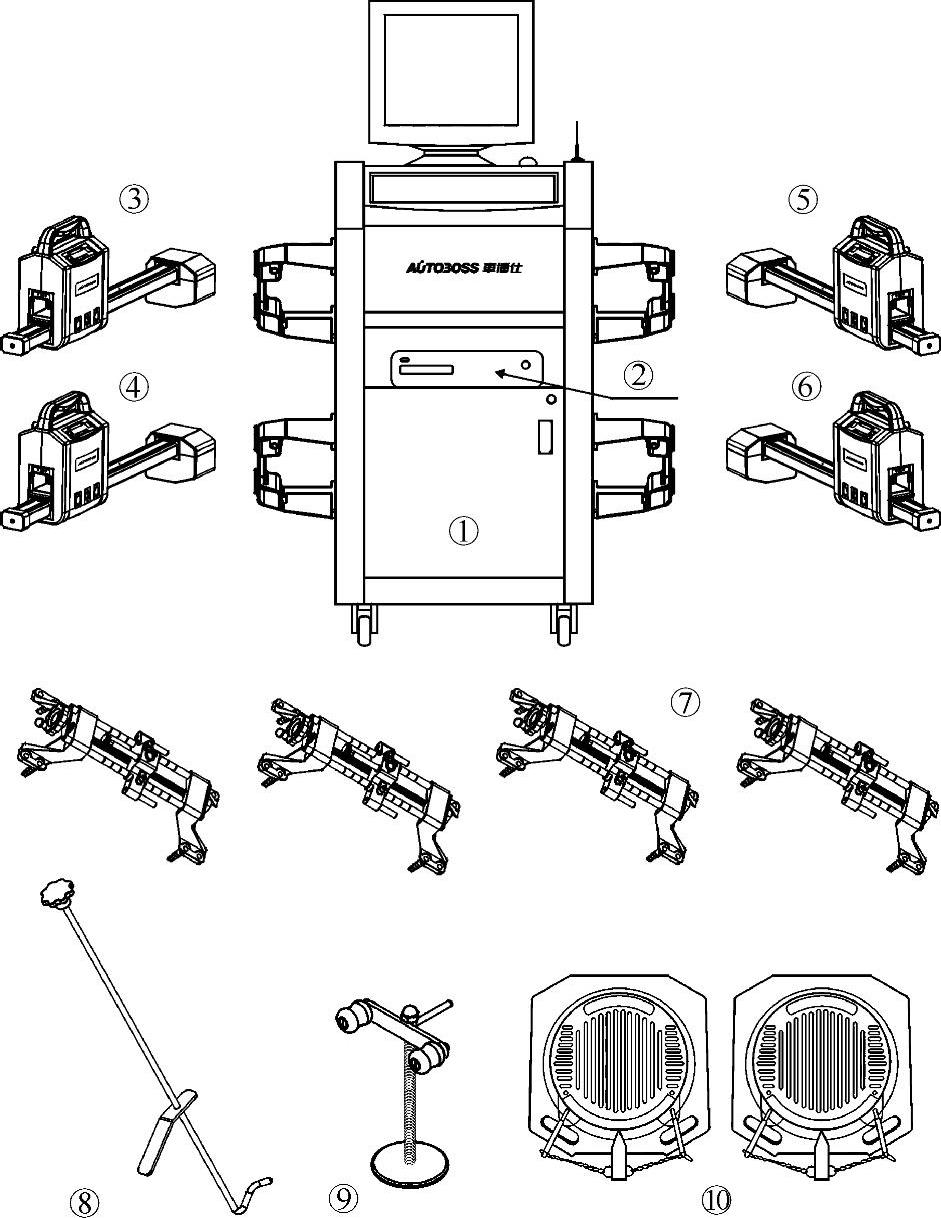

图5-159 四轮定位仪的组成

①—四轮定位仪主体 ②—主机 ③、④、⑤、⑥—传感器机头 ⑦—夹具 ⑧—制动踏板固定架 ⑨—转向盘固定架 ⑩—转角盘

实际操作

四轮定位仪的使用方法

1.操作前的准备工作：

①检查车辆悬架装置、车轮轴承、转向系统等是否存在不允许的间隙和损坏。

②检查轮胎。同一个车轿上的轮胎胎纹深度最多可差2mm，轮胎充气压力符合规定。

③车辆处于全装置重量状态。

④锁紧转角盘、滑板，然后将车辆停放到举升器上，前轮压在左右转角盘中心，车辆中心与举升器中心重合。

⑤汽车驶入后，松开转角盘、滑板的锁紧限位装置，使其可以自由转动或移动。然后安装转向盘固定架和制动踏板固定架。

2.操作步骤及项目

①按顺序将四个传感器安装在轮辋上，并与电脑建立通信。

②将传感器左右晃动，直到传感器调整至水平位置后锁止（水平时，传感器上的指示灯由两侧的红灯亮变为中间的绿灯亮）。

③四轮定位仪主机开机，进入测试程序，首先输入被检车辆型号、年份。

④用举升机举起车身，取下制动踏板固定架，使车轮悬空并可以自由旋转。

⑤偏心补偿：按图5-160所示的屏幕提示，顺时针旋转车轮90°，调整机头水平并锁紧，按下机头上的“OK”按键，照此完成180°、270°、360°操作，即可完成一个车轮的偏心补偿测量，在旁边会显示其参数，其余车轮依此操作。

注意：放下车身时，切记不要转动车轮，应保证每个车轮维持在补偿完成时的方位。

图5-160 车轮偏心补偿

⑥放下车身，使四轮着地，晃动车身，使车轮紧贴地面，偏心补偿操作完毕。

⑦根据电脑屏幕所示，将前轮左转一定角度后回正，电脑显示色变浅（OK）；回正后再向右转同样多的角度（OK）。

⑧如图5-161所示，前轮回正后，电脑屏幕显示车轮前束、主销后倾、车轮外倾、推进角的标准值和实测值。红色箭头表示实测值超出标准值的幅度，应进行调整。

⑨对不符合要求的项目进行调整。如不知调整方法可在电脑中调出；如调整无效，则原因多为零件变形，应更换。

⑩各项均符合要求后，再次晃动车身，转动车轮后检测，各项仍均符合技术要求时，检测结束。

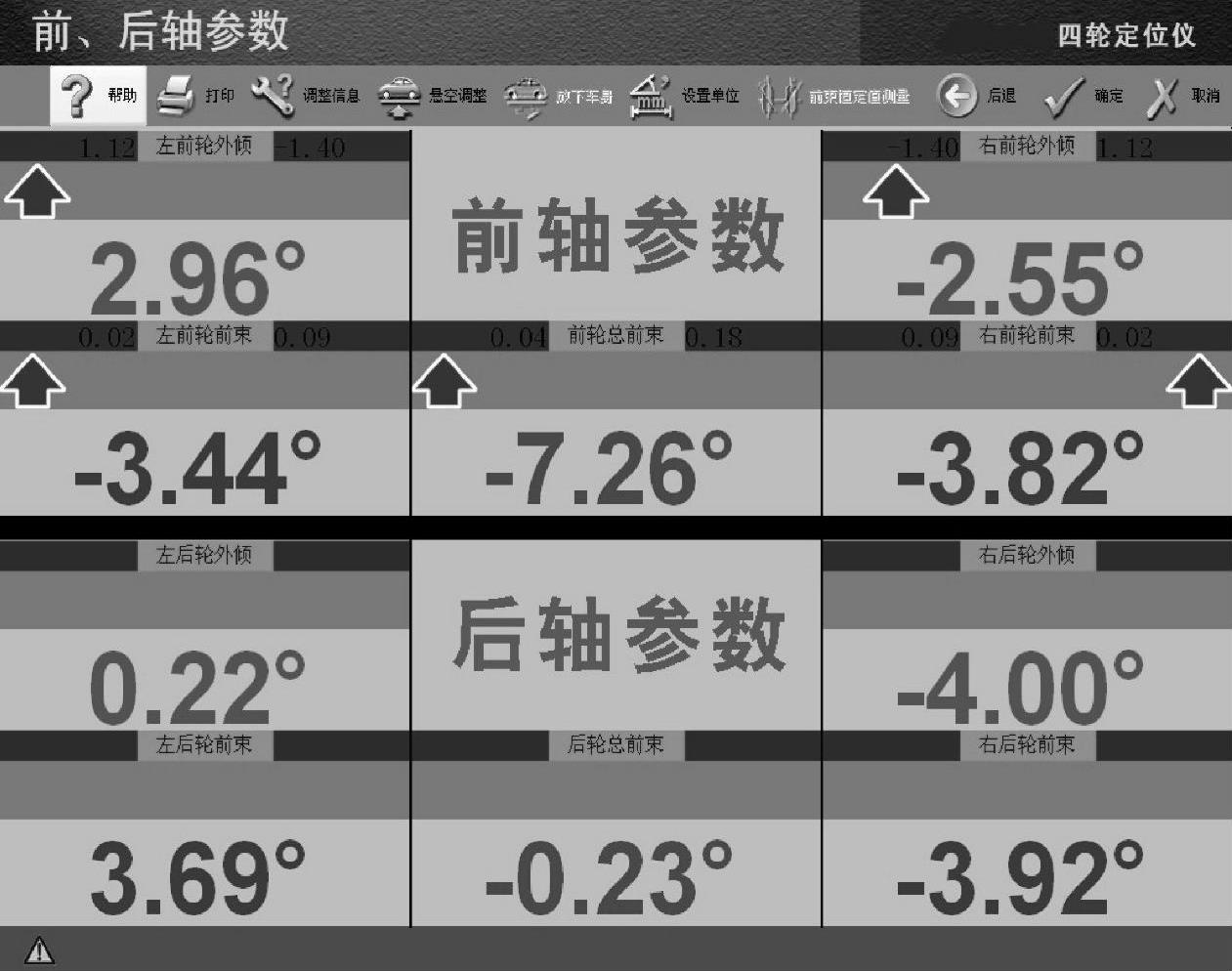

图5-161 四轮定位参数显示

你学会了吗？

1.四轮定位仪的作用是什么？

2.四轮定位仪由哪些部件组成？

3.怎样使用四轮定位仪对车辆进行四轮定位？
