学习目标
1.了解汽车拖曳臂式悬架系统的结构和工作特点。
2.学会更换汽车后悬架的减振器总成。
3.学会更换汽车后悬架的螺旋弹簧。
基础知识
拖曳臂式悬架系统是专为汽车后轮设计的，例如标致车系、雪铁龙车系、欧宝车系和国产车系都常采用这种悬架系统。

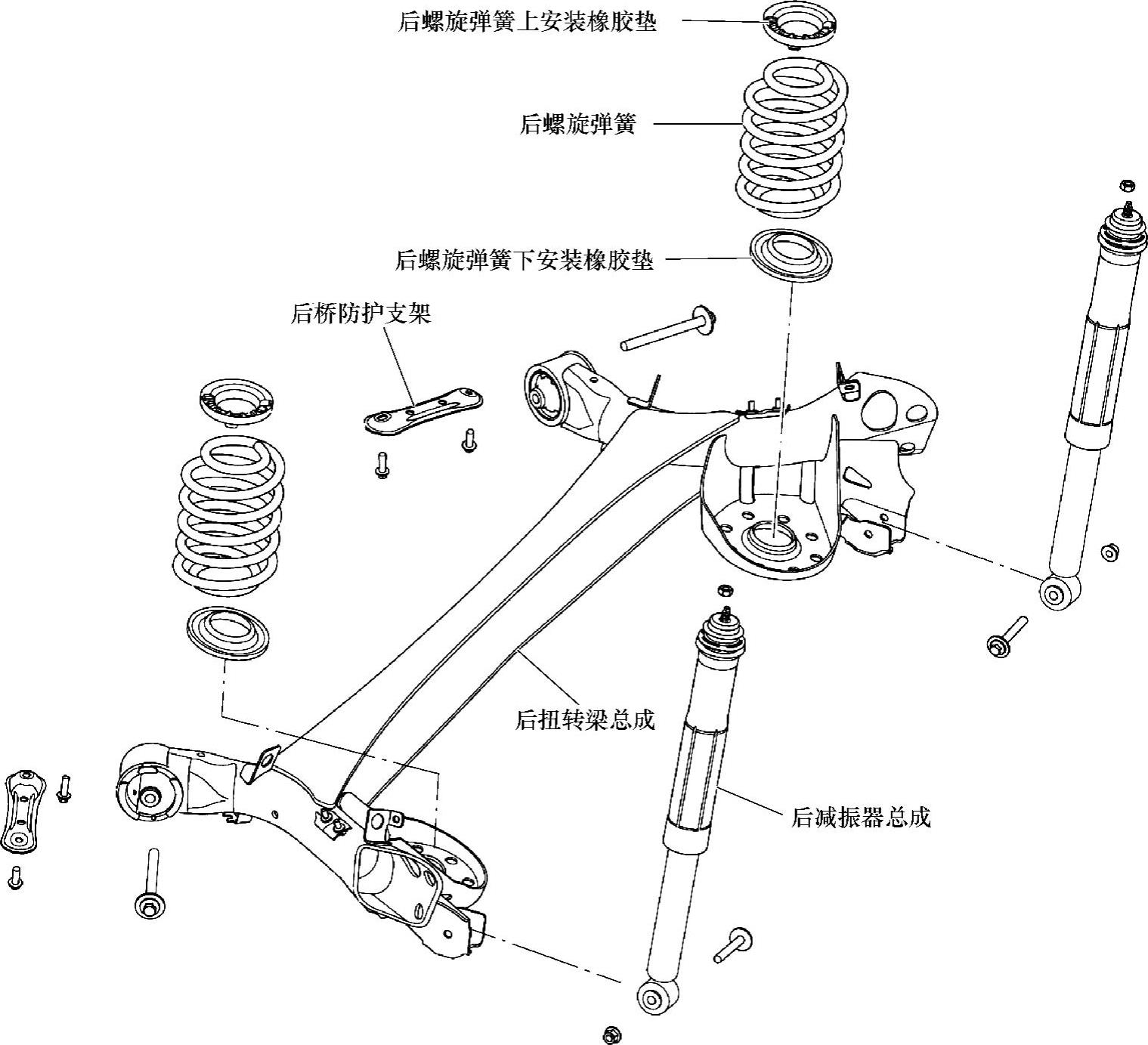

长城腾翼轿车纵臂扭转梁复合式悬架的结构如图5-136所示。其主要结构为一根整体的U形断面横梁，在其两端焊接上变截面的管状纵臂形成一个整体构架（后轴体）。在纵臂的前端通过橡胶—尼龙支承与车身做铰式连接。纵臂的后端与轮毂、减振器相连。当汽车行驶时，车轮连同后轴体相对车身以橡胶—尼龙支承为支点作上下摆动。如两侧悬架变形不等，则后轴体的U形断面横梁发生扭转变形，因该横梁有较大的弹性，它起横向稳定器的作用，使一侧车轮的跳动基本不影响另一侧车轮。
图5-136 纵臂扭转梁悬架的结构
实际操作
一、减振器的更换（本田飞度）
1.拆卸
1）举升车辆后部，将安全支架置于正确位置以支撑车辆。
2）拆下后轮。
3）从轴臂两侧拆下车轮转速传感器撑条。
4）如图5-137所示，将地板千斤顶置于轴臂两侧下弹簧座A之下，举升千斤顶，直到悬架开始压缩。
5）从两侧拆下连接轴臂B和减振器D的减振器安装螺栓C。

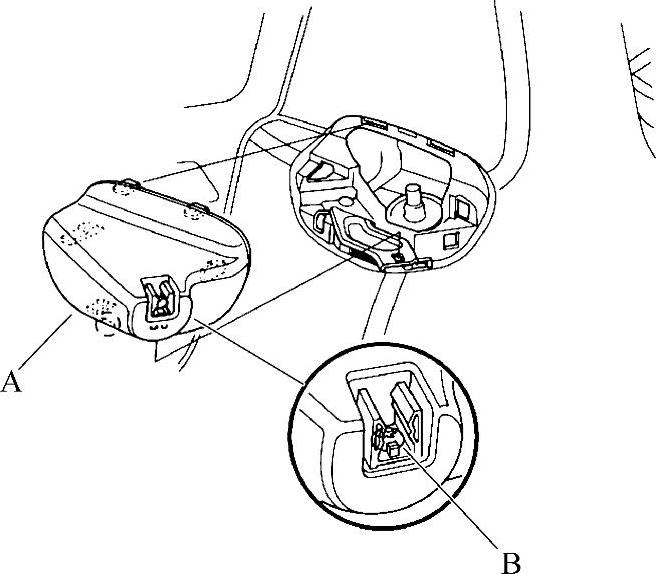

6）如图5-138所示，从行李舱侧装饰件上拆下盖A，露出减振器上安装点。
注意：如果盖是用螺钉固定住的，则拆下螺钉B。
图5-137 举升千斤顶
图5-138 拆下装饰盖
7）如图5-139所示，用六角扳手C固定减振器轴（B）时，拆下自锁螺母A。
8）从减振器顶部拆下减振器安装垫圈D和减振器安装橡胶E。

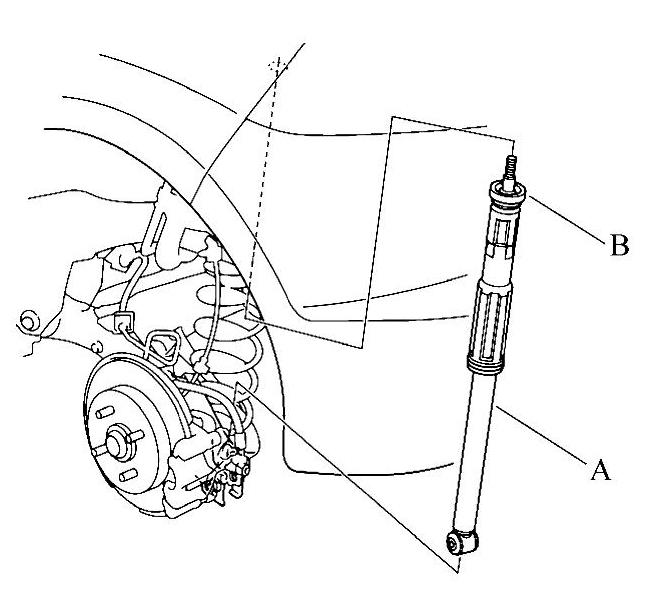

9）用手压缩减振器单元A，并将其从车中取出，如图5-140所示。
图5-139 松开减振器上安装点
图5-140 取出减振器单元
注意：小心不要损坏车身。
10）拆下减振器安装橡胶B。
2.安装
1）将减振器安装橡胶安装在新更换的减振器单元上，在车身和轴臂之间放置减振器总成。

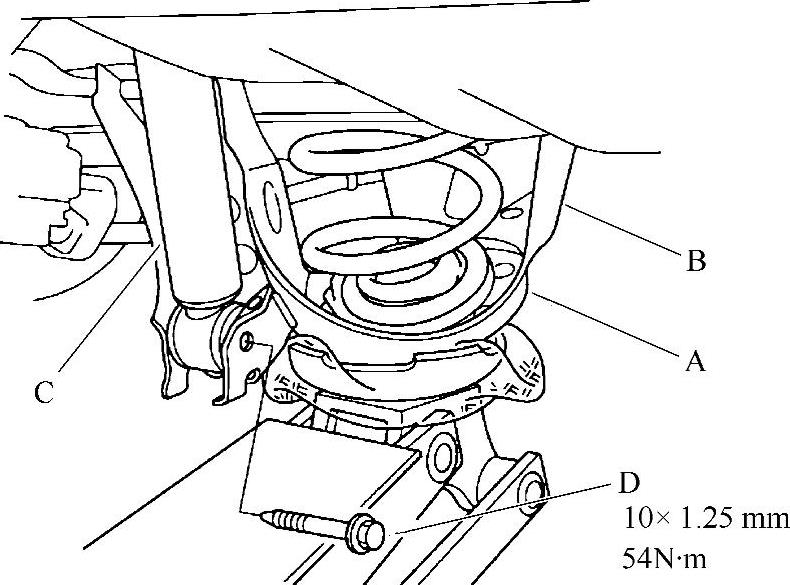

2）如图5-141所示，将地板千斤顶置于轴臂B两侧下弹簧座A之下。
3）慢慢升起千斤顶，直至能对齐螺栓孔与轴臂和减振器C之间的孔，带上两侧新减振器安装螺栓D。
4）用千斤顶升起后悬架，直至车辆正好离开安全支架，然后紧固减振器安装螺栓至规定力矩。
5）如图5-142所示，将减振器安装橡胶A、减振器安装垫圈B和自锁螺母C安装在减振器轴D上。
图5-141 慢慢升起千斤顶
图5-142 安装减振器上部元件
注意：安装时，注意减振器安装橡胶和减振器安装垫圈的方向。
6）如图5-143所示，用六角扳手C固定减振器轴B时，紧固自锁螺母A至规定力矩。
7）将减振器上安装点装饰盖安装在行李舱侧装饰件上。
8）将车轮转速传感器撑条安装在轴臂两侧。
9）清理制动盘与车轮内侧的接合面，然后安装后轮。
10）检查车轮定位，如有必要，进行调整。
图5-143 紧固自锁螺母
二、螺旋弹簧的更换
1.拆卸
1）举升车辆后部，将安全支架置于正确位置以支撑车辆。
2）拆下后轮。

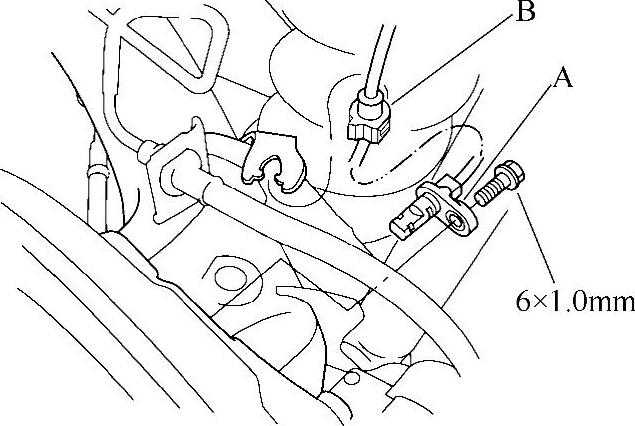

3）如图5-144所示，将车轮转速传感器A和车轮转速传感器撑条B从轴臂两侧拆下，不要断开车轮转速传感器插接器。
4）将地板千斤顶置于轴臂两侧下弹簧座之下，举升千斤顶，直到悬架开始压缩。
5）从两侧拆下连接轴臂和减振器的安装螺栓。
6）逐渐降低千斤顶。
7）如图5-145所示，拆下弹簧A、上安装橡胶B和下安装橡胶C。这时可不必降下千斤顶。
2.安装

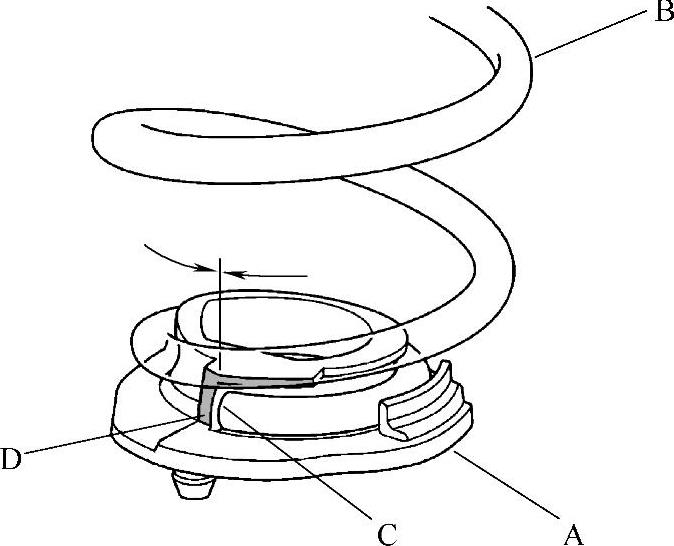

1）如图5-146所示，对齐弹簧上端C和上安装橡胶的凸起部位D，将上安装橡胶A安装在弹簧B上。
2）如图5-147所示，对齐弹簧上端C和下安装橡胶的凸起部位D，将下安装橡胶A安装在弹簧B上。
图5-144 拆下车轮转速传感器
图5-145 拆下弹簧和橡胶元件
图5-146 对齐上安装橡胶
图5-147 对齐下安装橡胶
3）如图5-148所示，将下安装橡胶的凸舌A安装在下弹簧座的凹槽B中。
注意：确保下安装橡胶的凸舌正确安装在轴臂C中。
4）将地板千斤顶置于轴臂两侧的弹簧座之下。
5）慢慢升起千斤顶，直至能对齐螺栓孔与轴臂和减振器之间的孔，带上两侧新减振器安装螺栓。
6）用千斤顶升起后悬架，直至车辆正好离开安全支架，然后紧固减振器安装螺栓至规定力矩。
7）将车轮转速传感器和车轮转速传感器撑条安装在轴臂两侧。
图5-148 对齐下安装橡胶的凸舌
你学会了吗？
1.拖曳臂式悬架的结构是怎样的？它有什么特点？
2.怎样更换车辆后减振器总成？
3.怎样更换后悬架螺旋弹簧？
