汽车维修基础-第59天制动系统维修操作
【摘要】：3）制动系统渗漏造成制动液流失。10）当制动管路排气完成后，检查制动踏板的行程，如果踏板行程较长或者踩制动踏板感觉无力，则对制动系统进行常规排气操作。7）检查制动踏板的自由行程。如果制动踏板的自由行程超出规定范围，则调整制动灯开关C。8）拉起驻车制动器操纵杆，使其发出“咔嗒”声一次。11）确保驻车制动器操纵杆“咔嗒”声的次数在规定范围内。
学习目标
1.掌握制动系统液压管路的排气方法。
2.学会调整制动踏板和制动灯开关的位置。
3.学会检查和调整驻车制动器。
实际操作
一、制动系统的排气
1.常规液压制动系统排气
在下列情况下液压制动系统需要进行排气：
1）制动管路系统零件拆装或者更换后。
2）制动系统中有空气，踏下制动踏板感觉发软。
3）制动系统渗漏造成制动液流失。
4）制动液使用时间满两年需要更换。
5）用制动液检测仪检测出含水率高或品质不合格，需要更换制动液。
排气顺序是：左前轮、右后轮、左后轮、右前轮。
常规液压制动管路的排气步骤如下：
1）确保储液罐中的制动液液位在MAX液位线处。
2）起动发动机，先反复踩制动踏板，将踏板踩到底并施加稳定的压力。
3）将透明塑料管的一端接到排气螺塞上，将另一端插入干净容器中，然后拧松排气螺塞，可见制动液夹杂着气泡从塑料管中流出，随即拧紧排气螺塞，再反复踩制动踏板。
4）重复以上排气过程，直到排出的制动液中不再出现气泡为止，再按照顺序对其他车轮制动器进行排气。
5）当制动管路排气完成后，起动发动机，检查制动踏板的行程，如果踏板仍行程较长或者踩制动踏板仍感觉无力，则重新进行常规排气操作。
2.ABS制动系统排气
排气时，注意主缸制动液罐中的液位。
1）按常规方法进行加液排气，直至透明胶管中无气泡出现。
2）将故障诊断仪与诊断插座连接，建立通信。
3）选择加液排气功能。
4）踩住制动踏板不放，液压泵工作，踏板回弹，松开制动踏板，按确认键。
5）将左、右前制动卡钳排气螺塞拧松，按确认键。
6）反复踩制动踏板10次，然后踩住制动踏板不放，再将左、右前制动卡钳排气螺塞拧紧，松开制动踏板，按确认键。
7）重复步骤4）、5）、6）数次。
8）屏幕显示“排气结束”，按返回键回到“功能选择”菜单。
9）拔下诊断仪接头，检查制动液液面，制动液液面不得低于储液罐“MIN”标记处。
10）当制动管路排气完成后，检查制动踏板的行程，如果踏板行程较长或者踩制动踏板感觉无力，则对制动系统进行常规排气操作。
11）试车检查，确保其制动性能良好。
二、制动踏板和制动灯开关的调整（本田飞度）
1）拆下驾驶人侧仪表板底盖。
2）逆时针转动制动灯开关A，并将其向后拉，直至不再接触制动踏板，如图5-119所示。
3）向后拉地毯并在隔振垫上找到切口B。在踏板衬垫D中央，测量踏板到没有隔振垫的地板的高度C。
踏板标准高度（拆下地毯后）：M/T为139mm，A/T为138mm。

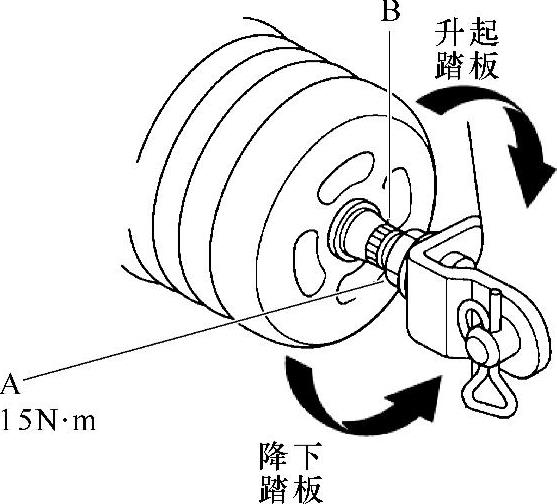

4）如图5-120所示，松开推杆锁紧螺母A，并用钳子将推杆B拧入或拧出，直至达到从地板到踏板的标准高度。调整后，牢牢地紧固锁紧螺母。不要通过按压推杆的方法来调整踏板高度。
图5-119 检查制动踏板高度
图5-120 调整制动踏板高度
5）调整制动灯开关间隙。
用手抬起制动踏板，推入制动灯开关，直至其柱塞完全压下（螺纹端A触到踏板臂上的衬垫B）。顺时针转动开关45°并将其锁止。锁止制动灯开关，使制动灯开关和衬垫的间隙自动调整到0.7mm（图5-121）。踏板松开时，确保制动灯熄灭。
6）按照与拆卸相反的顺序安装所有拆下的零件。
7）检查制动踏板的自由行程。

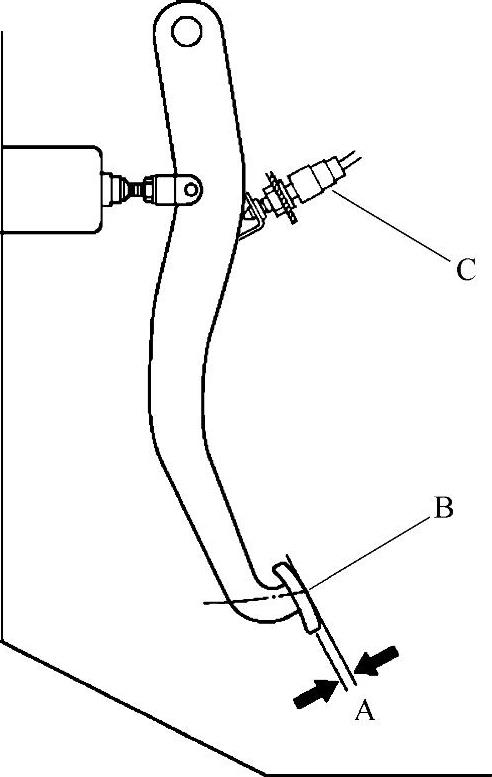

如图5-122所示，点火开关在LOCK（0）位置时，用手推制动踏板以检查制动踏板衬垫B的行程A。如果制动踏板的自由行程超出规定范围，则调整制动灯开关C。如果制动踏板的自由行程不足，则可能造成制动器拖滞。自由行程为1～5mm。
三、驻车制动器的检查和调整（本田飞度）
1.驻车制动器的检查

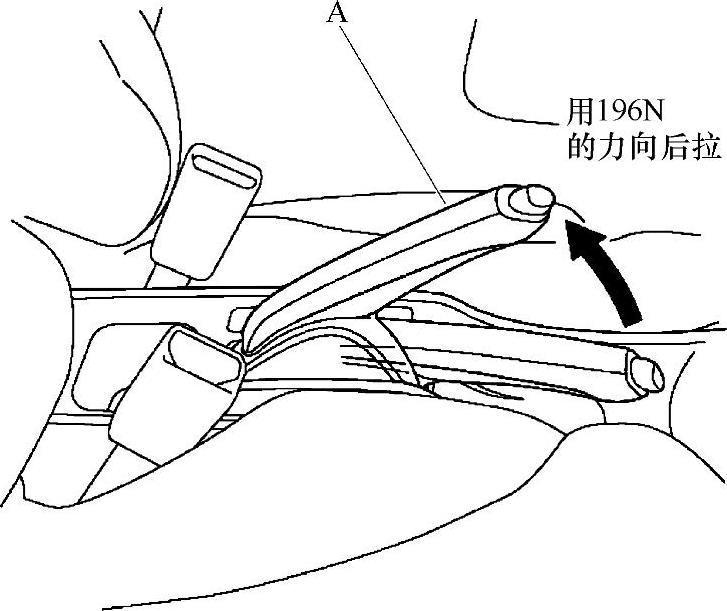

1）如图5-123所示，用196N的力拉动驻车制动器操纵杆A以施加驻车制动。驻车制动器操纵杆应该在规定的“咔嗒”声次数内锁止。
图5-121 制动灯开关间隙
图5-122 制动踏板自由行程
操纵杆锁止时发出“咔嗒”声的次数为6～8次。
2）如果“咔嗒”声的次数不在规定范围之内，则调整驻车制动器。
2.驻车制动器的调整
1）完全松开驻车制动操纵杆。
2）踩下制动踏板数次。
3）拆下中央扶手箱。

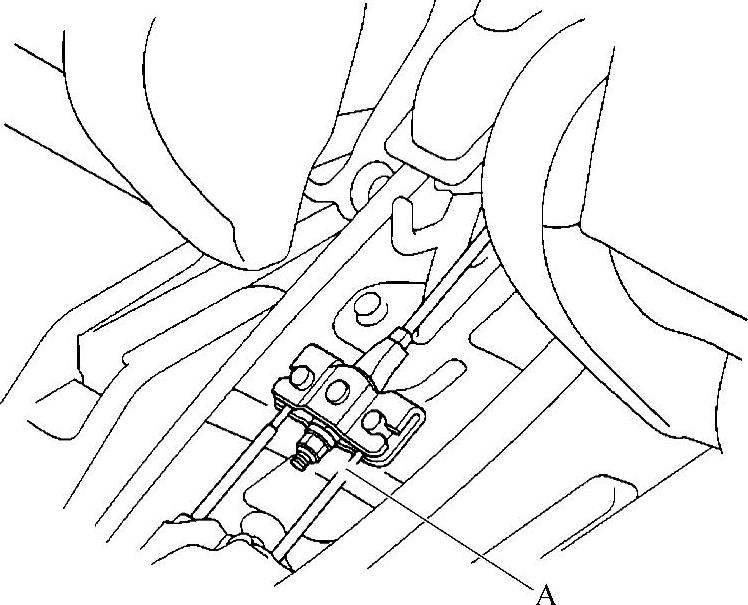

4）松开驻车制动器调整螺母A，如图5-124所示。
图5-123 施加驻车制动
图5-124 松开调整螺母
5）举升车辆后部，将安全支架置于正确位置以支撑车辆。

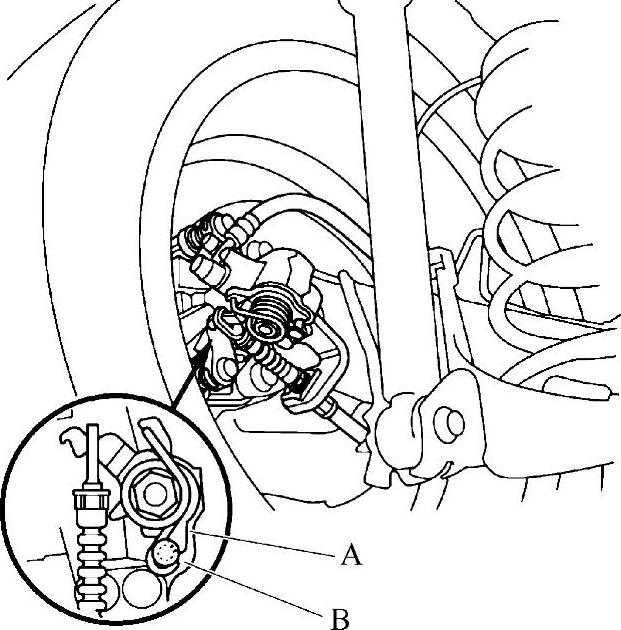

6）确保在后制动钳上的拉杆A接触到止动销B，如图5-125。
注意：驻车制动器调整螺母松动的时候，驻车制动器操纵杆将会接触到止动销。
7）清理制动盘与车轮内侧的接合面，然后安装后轮。
8）拉起驻车制动器操纵杆，使其发出“咔嗒”声一次。
9）转动后轮时，紧固驻车制动器调整螺母直至驻车制动器轻微拖滞。
10）完全释放驻车制动器操纵杆，检查并确认转动后轮时，驻车制动器没有拖滞。必要时重新调整。
11）确保驻车制动器操纵杆“咔嗒”声的次数在规定范围内。
12）安装中央扶手箱。
图5-125 释放后制动钳上的拉杆
你学会了吗？
1.怎样对常规液压制动系统进行排气？
2.怎样对带ABS系统的液压制动系统进行排气？
3.怎样调整制动踏板和制动灯开关的位置？
4.怎样检查和调整驻车制动器？
