学习目标

1.鼓式ABS系统的作用、组成和工作原理。

2.学会更换ABS车轮转速传感器。

3.学习ABS故障灯亮的检修方法。

基础知识

汽车防抱死制动系统，简称为ABS，它是提高汽车被动安全性的一个重要装置。在紧急制动过程中，为防止发生轮胎抱死和失去转向能力的现象，最有效的措施是快速反复地踩下和释放制动踏板，但这靠人工在短时间内是无法实现的。ABS系统的作用是在汽车制动时，防止车轮抱死，防止车辆在路面上拖滑、侧滑和甩尾，以提高制动过程中的方向稳定性、转向控制能力并缩短制动距离。

ABS系统的组成如图5-114所示。ABSECU根据轮速传感器来测定制动过程中四条轮胎的制动情况，然后通过液压电磁阀调节各个车轮的制动压力，将车轮滑移率控制在10%～30%，以达到最佳的制动效果。每个制动轮缸各有一对进液和出液电磁阀，可由电子控制装置分别进行控制，因此，各制动轮缸的制动压力能够被独立地调节，从而使四个车轮都不发生制动抱死现象。

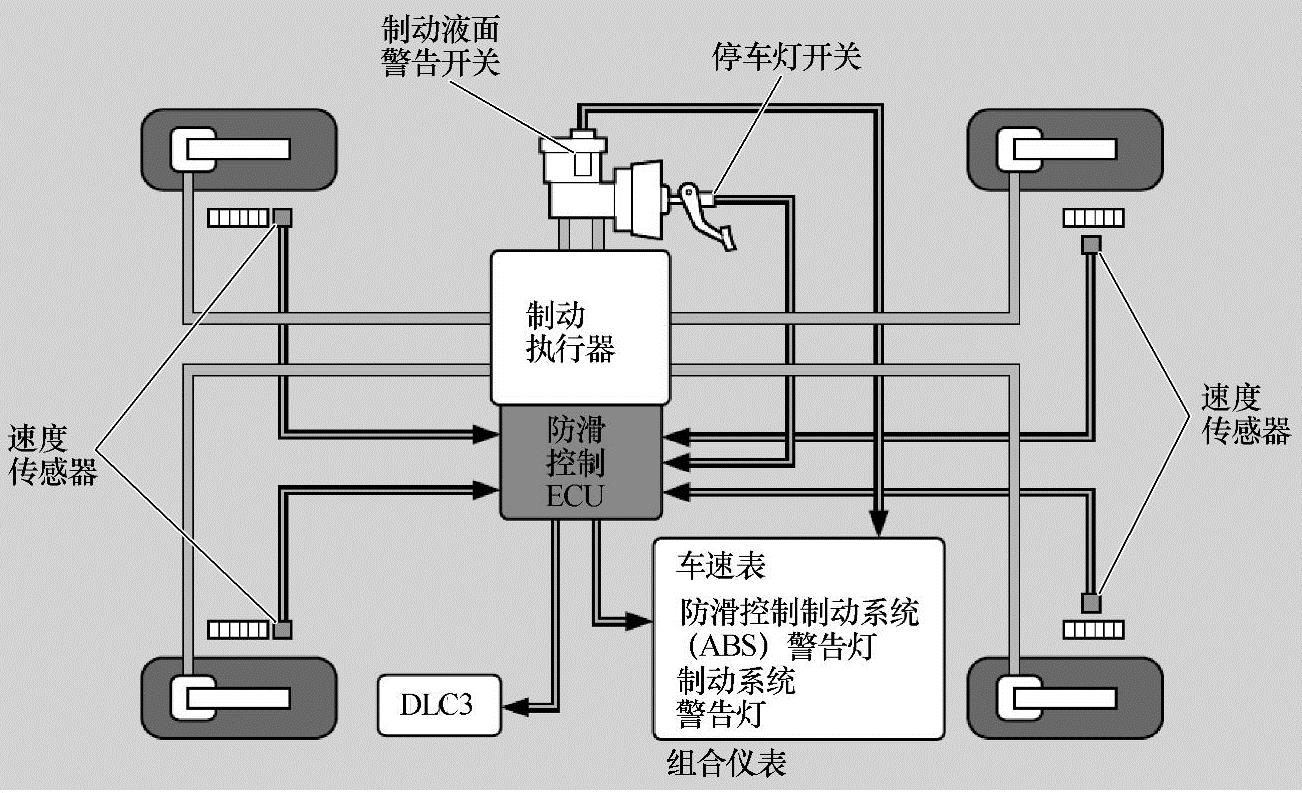

图5-114 ABS系统的组成

实际操作

1.前轮转速传感器的更换

1）将点火开关转至LOCK（0）位置。

2）如图5-115所示，拆下橡胶护圈A，然后断开车轮转速传感器2针插接器B。

3）拆下卡扣C和线束导套护圈D。

4）拆下螺栓和车轮转速传感器E。

5）按照与拆卸相反的顺序安装车轮转速传感器，并注意以下事项：

①不要扭曲传感器线束。

②如果车轮转速传感器碰到车轮轴承，则车轮转速传感器有故障。

③确保传感器安装孔内没有碎屑。

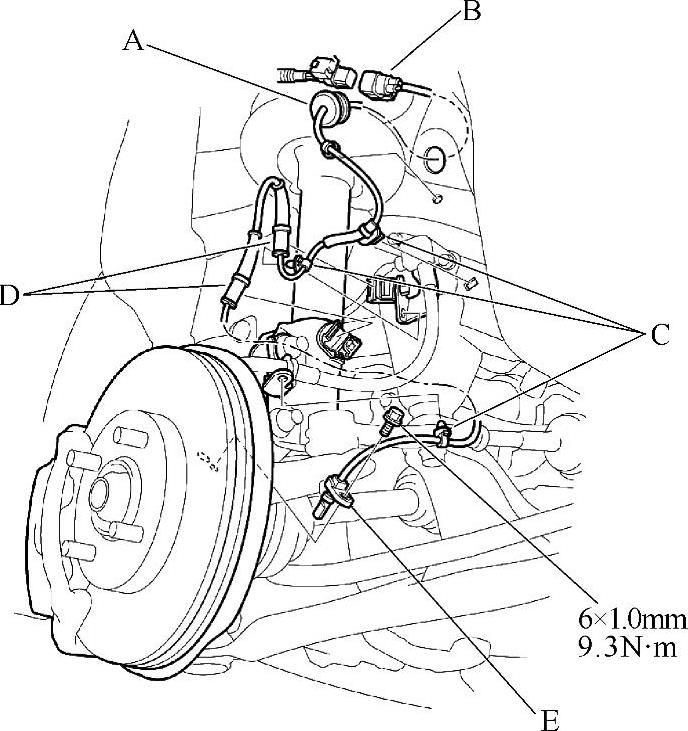

图5-115 拆卸前轮转速传感器

2.后轮转速传感器的更换

1）将点火开关转至LOCK（0）位置。

2）如图5-116所示，拆下橡胶护圈A和卡扣B，然后断开车轮转速传感器2针插接器C。

3）拆下线束导套护圈D和卡扣E。

4）拆下螺栓和车轮转速传感器F。

5）按照与拆卸相反的顺序安装车轮转速传感器。

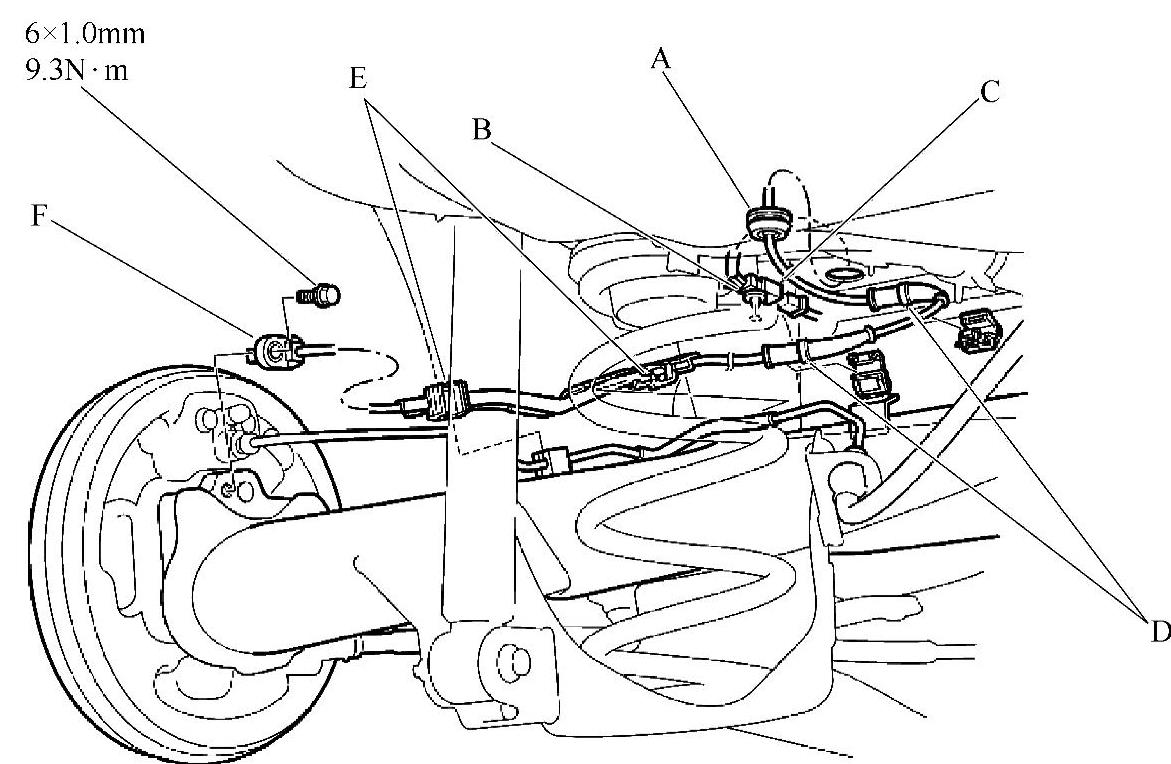

图5-116 拆卸后轮转速传感器

维修案例

1.桑塔纳3000轿车ABS故障灯偶尔点亮

故障现象：一辆桑塔纳3000轿车在正常行驶时，ABS故障灯偶尔点亮。

故障诊断与排除：

①此车采用ABS防抱死制动系统，ABS控制单元、ABS液压单元和ABS泵是一个整体。首先用诊断仪读取故障码，故障码为“00287——右后转速传感器信号不良”。

②进行常规保养，清洗转速传感器。试车，故障灯依旧是偶尔点亮。

③检查传感器自身电阻，阻值1kΩ左右，符合标准。

④举升车辆，转动车轮有交流信号输出，再拔下ABS控制单元插接器，此插接器有25针。ABS系统传感器电路如图5-117所示，22号、23号线是右后转速传感器信号线，测得电阻1kΩ左右，符合标准，说明传感器线路正常。

⑤查看动态数据流。接上诊断仪进入制动系统数据流001组，有四组数值，分别是：左前转速、右前转速、左后转速、右后转速的实际数值。

⑥驾车在不同的车速时查看4个转速传感器显示值，发现右后转速信号数据与其他3个数值偶尔不同步。把左边的转速信号接到右边试车，正常，说明右后转速传感器信号不良。

⑦更换一个新的转速传感器，试车，ABS系统工作正常。

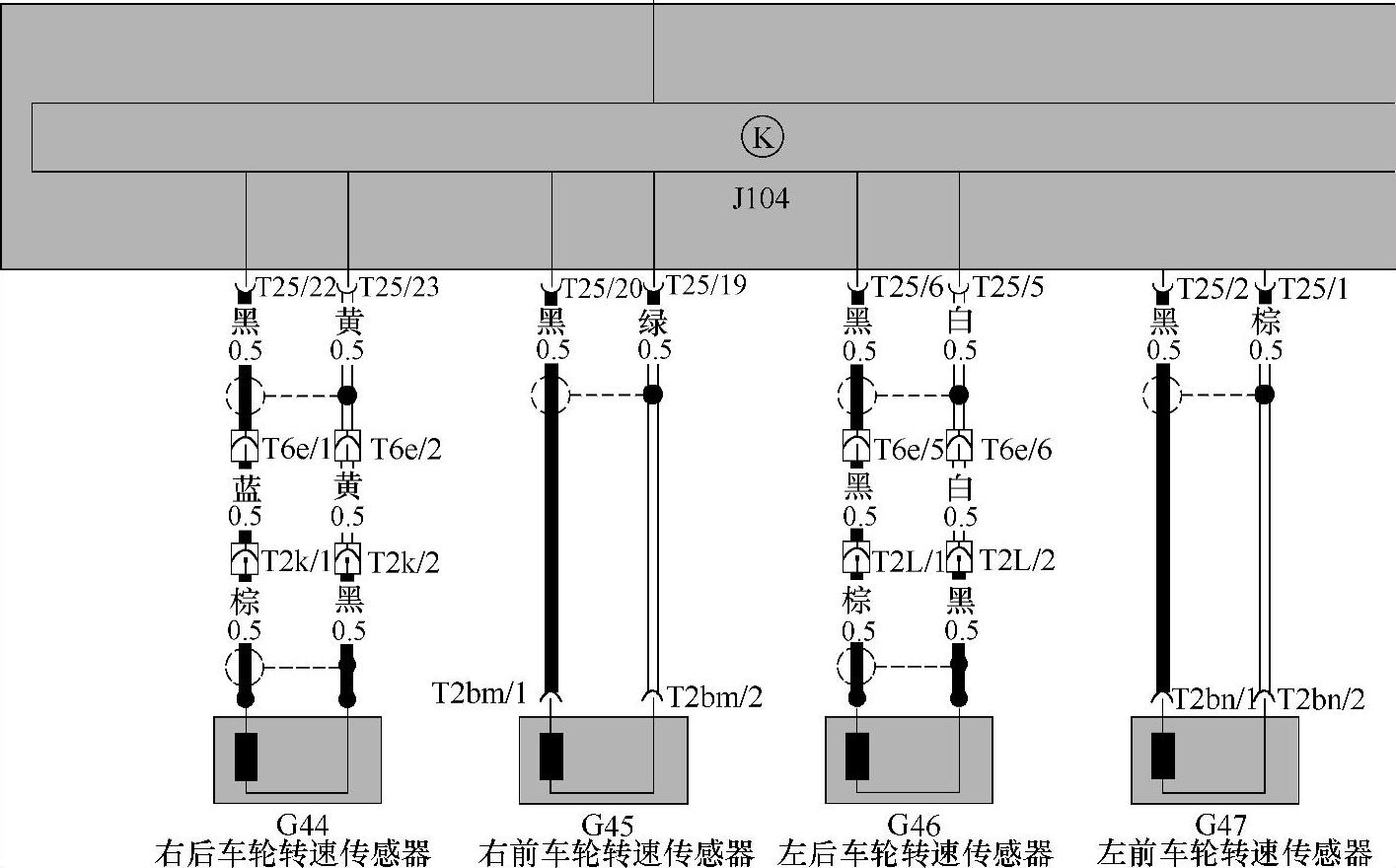

图5-117 ABS系统传感器电路图

2.奇瑞风云ABS故障灯常亮

故障现象：一辆奇瑞风云2轿车，每次洗完车后，ABS灯都点亮，过几天以后就正常了，但最近ABS灯竟然常亮了。

故障诊断与排除：

①怀疑ABS轮速传感器脏污或进水，于是把4个车轮的传感器都擦了一遍，结果还是不行。

②拆下4个前轮转速传感器，用万用表测量了一下传感器的电阻，结果右前轮传感器的数值竟然相差一半，这说明右前轮传感器损坏。

③更换了图5-118所示右前轮转速传感器后，ABS系统恢复正常。

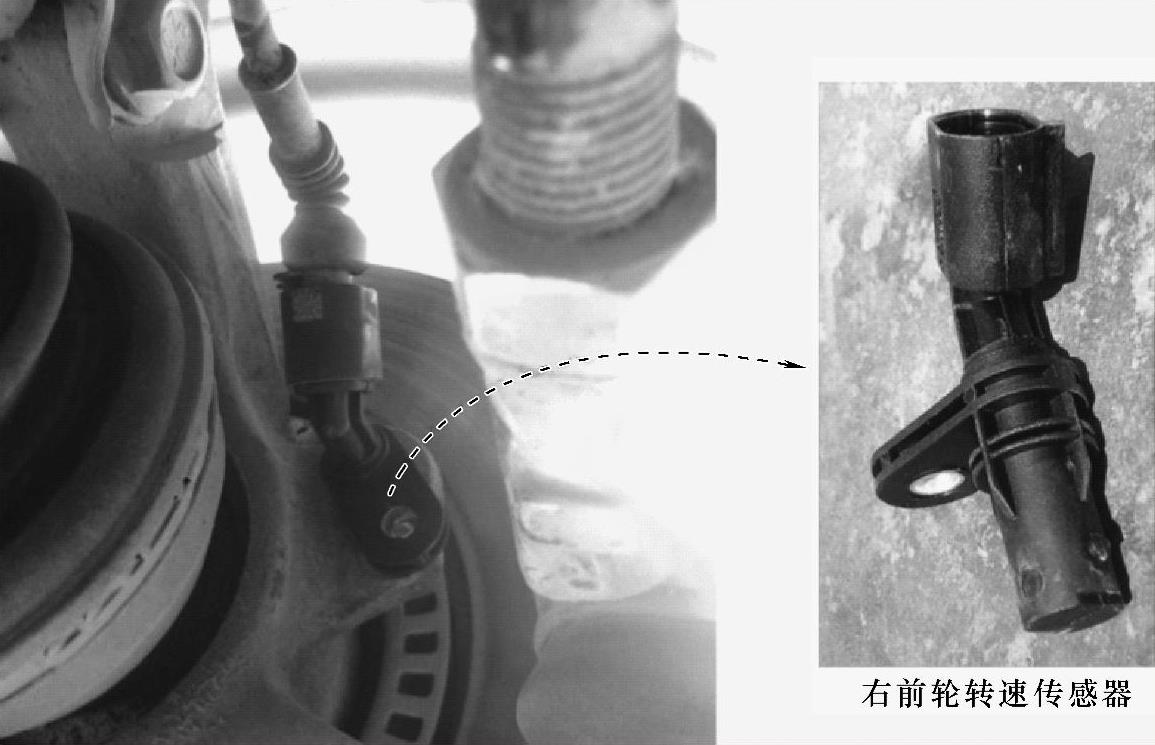

图5-118 右前轮转速传感器

你学会了吗？

1.ABS系统起什么作用？它是怎样工作的？

2.怎样更换前轮和后轮转速传感器？

3.怎样检修ABS故障灯常亮故障？
