学习目标

1.鼓式制动器的结构和工作原理。

2.学习制动间隙自动调整的工作原理并掌握间隙的手动调整方法。

3.学会检查和更换鼓式制动器的制动蹄片。

基础知识

鼓式制动器的结构和工作原理如图5-103所示。典型的鼓式制动器主要由底板、制动鼓、制动蹄、制动轮缸、回位弹簧、定位销等零部件组成。底板安装在车轴的固定位置上,它是固定不动的,上面装有制动蹄、轮缸、回位弹簧、定位销,承受制动时的旋转扭力。

鼓式制动器的旋转元件是制动鼓。制动时,制动蹄在制动轮缸液压力的推动下向外扩张,外表面的摩擦片压靠到制动鼓的内圆柱面上,对鼓产生制动摩擦力矩。当松开制动踏板时,施加到轮缸上的液压力消失,回位弹簧的力拉动制动蹄片,离开制动鼓的内表面并返回到原位。

在轿车的鼓式制动器上,一般只有一个轮缸。在制动时轮缸受到来自主缸的液压力后,轮缸两端的活塞会同时顶向左右制动蹄的蹄端,作用力相等。但由于车轮是旋转的,制动鼓作用于制动蹄的压力左右不对称,会造成自行增力或自行减力,通常将自行增力的一侧制动蹄称为领蹄,自行减力的一侧制动蹄称为从蹄。

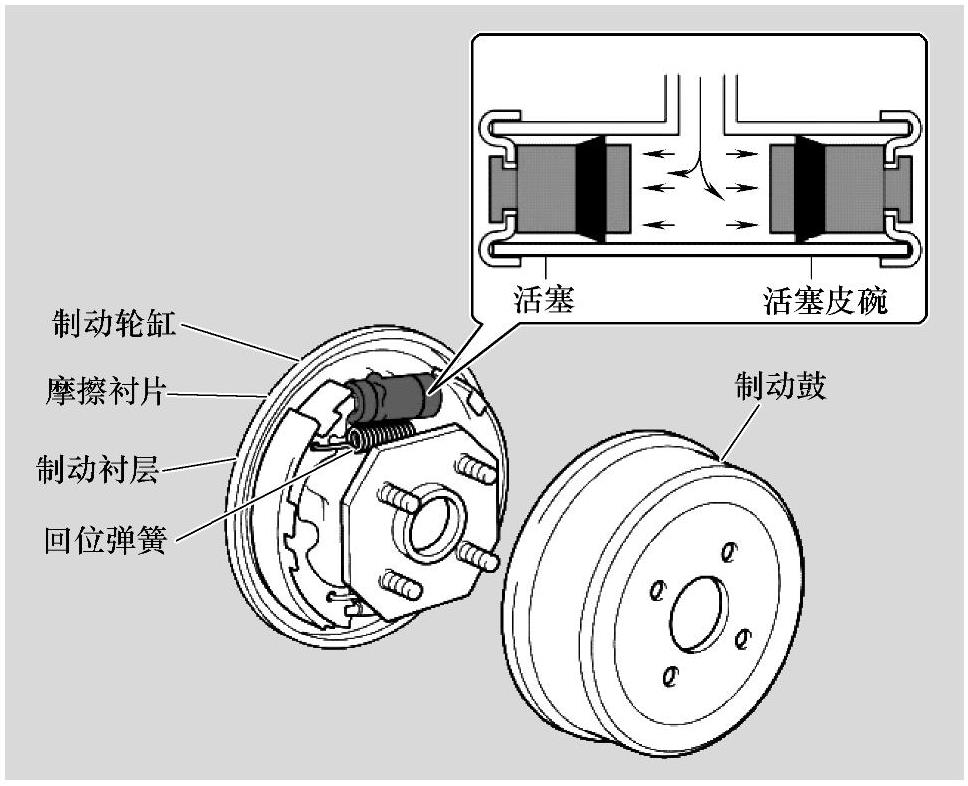

图5-103 鼓式制动器的结构和工作原理

实际操作

一、制动间隙的调整

当制动衬块磨损时,制动蹄和制动鼓之间的间隙增大,这将导致踏板行程加长、各制动器间隙不一致、制动响应时间延长、车轮跑偏、车辆甩尾甚至制动失效。为解决以上问题,需要定期检查并对制动器制动间隙进行手动调节,以使之保持恒定一致。

1.自动调整式

带有自动调整器的鼓式制动器能自动调整间隙,其工作原理如图5-104所示。当制动间隙变得足够大时,调节杆会摇动足够的幅度,使调节器齿轮前进一个齿。调节器上带有像螺栓一样的螺纹,因此它可以在转动时松开一点,并延伸以填充间隙。每当制动蹄磨损一点时,调节器就会再前进一点,因此它总是使制动蹄与鼓靠近。执行驻车制动或行车制动时,自动间隙调整装置工作,通过调整杆调整制动间隙。

2.手动调整式

制动间隙的手动调整方法如图5-105所示。转动制动间隙调节器来调节制动蹄片的外径,使其比制动鼓的内径小约1mm。具体操作方法是用螺钉旋具拨动调节螺母,向外扩展制动蹄片,直到制动鼓锁住为止。然后把调节螺母拨回规定的槽口数。

二、制动蹄的检查和更换

鼓式制动器最常见的维修项目是更换制动蹄。一些鼓式制动器的背面提供了一个检查孔,可以通过这个孔查看制动蹄的磨损情况。当摩擦材料已磨损到距铆钉只剩下0.8mm长时,应更换制动蹄。如果摩擦材料是与后底板粘合在一起的,则当剩余的摩擦材料仅为1.5mm厚时,应更换制动蹄。

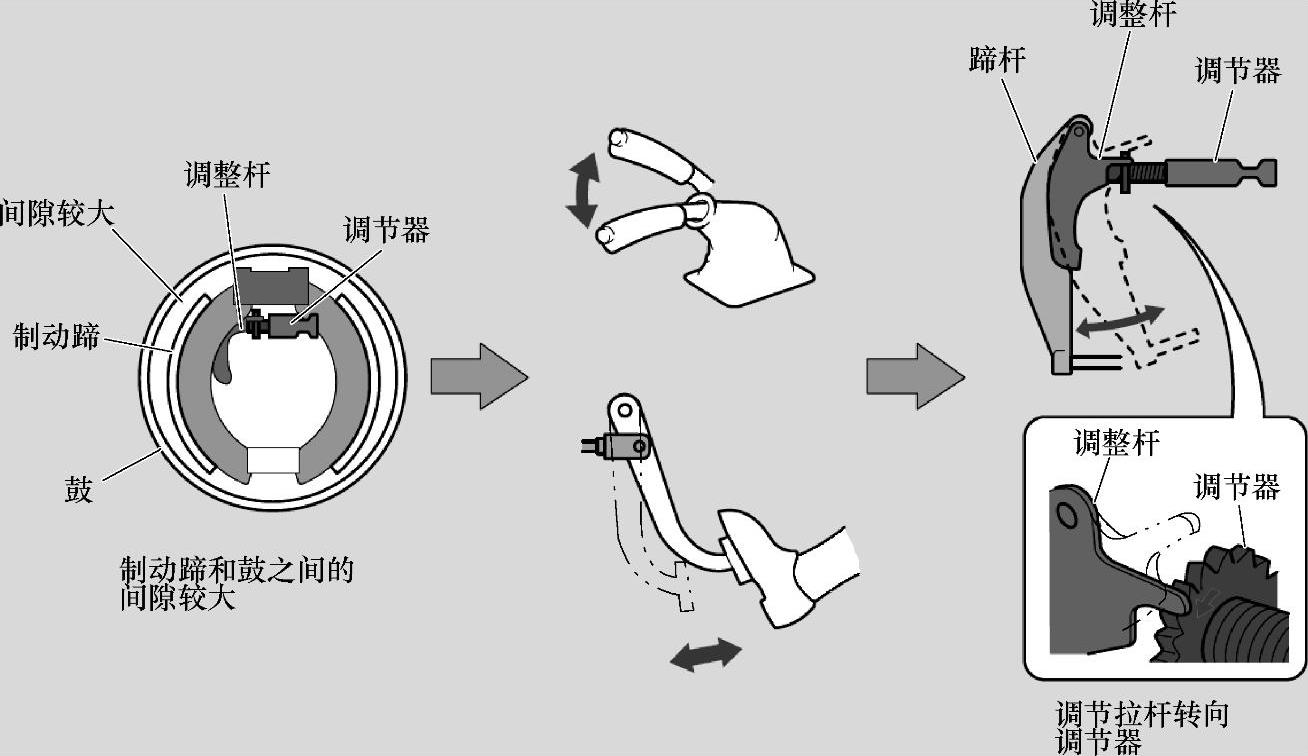

图5-104 自动调整间隙示意图

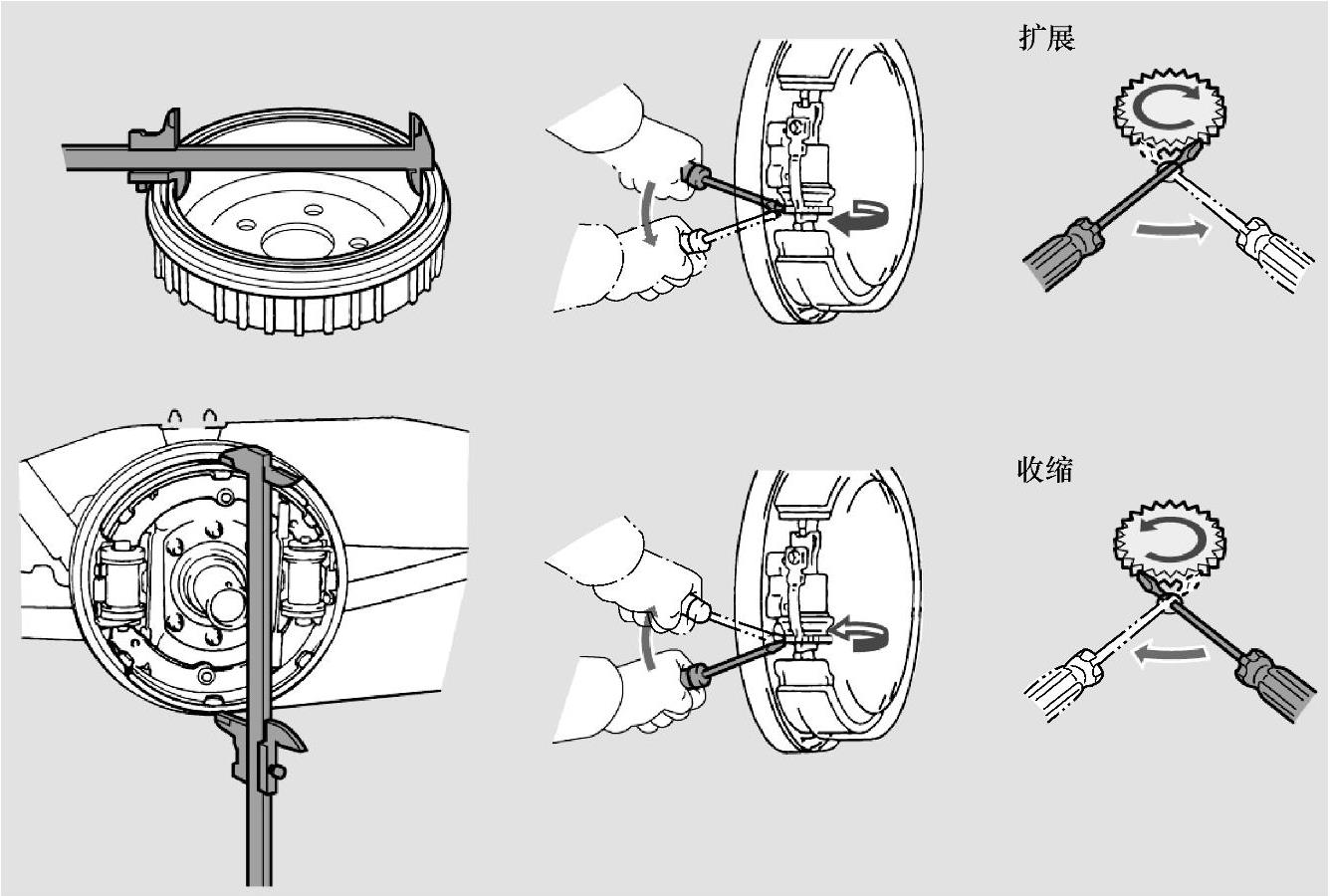

图5-105 手动调整间隙示意图

后轮鼓式制动器制动蹄的更换方法如下:

1.制动蹄的拆解

①举升并支撑车辆。

②拆下后轮。

③松开驻车制动器,并拆下制动鼓。

④推动两边的夹持器弹簧B并转动张紧销,以便将张紧销A拆下,如图5-106所示。

⑤拆下下回位弹簧A,并从轮毂上拆下制动蹄总成,如图5-107所示。

⑥拆下上回位弹簧B,并拆解制动蹄总成。

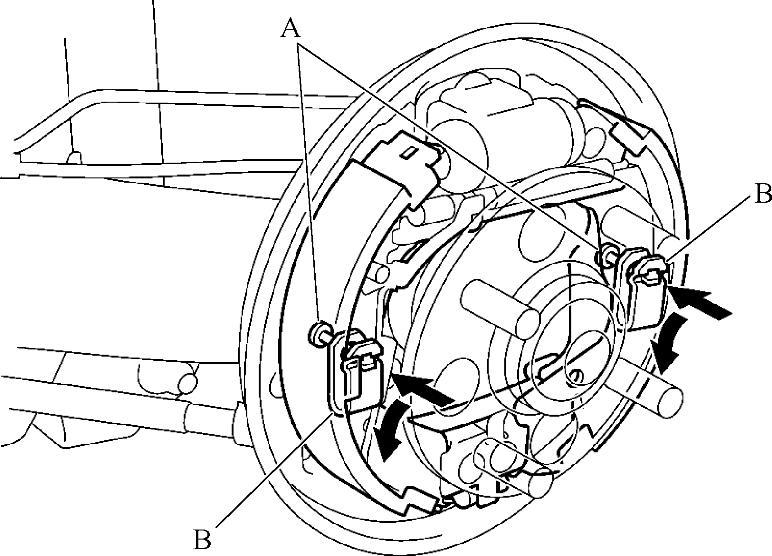

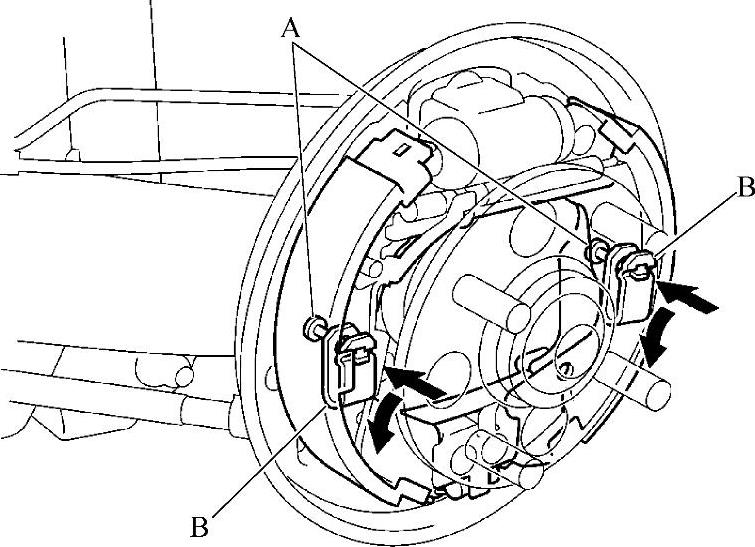

图5-106 拆下夹持器弹簧和张紧销

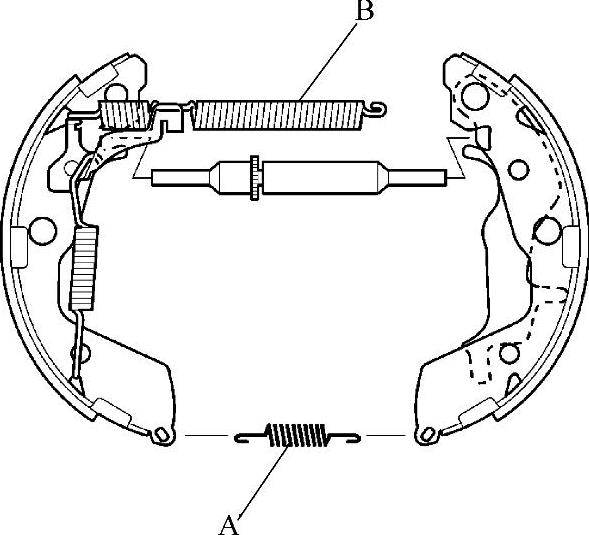

图5-107 拆下制动蹄回位弹簧

⑦从驻车制动操纵杆上断开驻车制动器拉索,并拆下制动蹄。

⑧将U形夹A、波形垫圈B和枢轴销C拆下,并从制动蹄E上拆下驻车制动器操纵杆D,如图5-108所示。

2.制动蹄的重新安装

①如图5-109所示,将驻车制动操纵杆A安装在后制动蹄B上,并用枢轴销C、波形垫圈D和新的U形夹将其固定。牢牢夹住U形夹以免其脱落。

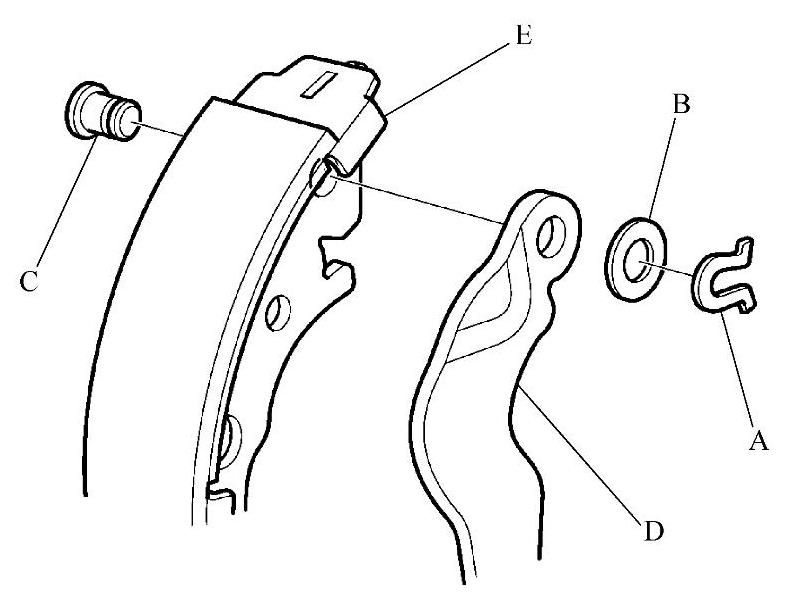

图5-108 分离制动蹄


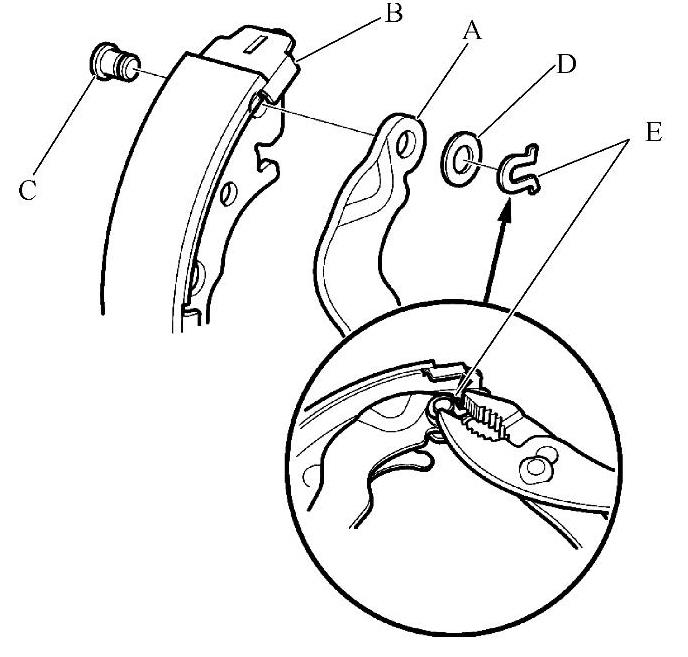

图5-109 初步安装制动蹄

②将驻车制动拉索连接到驻车制动器操纵杆上。

③如图5-110所示,在滑动表面涂抹钼化物润滑脂。清除多余的润滑脂,不要把润滑脂弄到制动片上。

④如图5-111所示,将自调节器C和自调节器弹簧D安装在前制动蹄E上。

⑤用U形夹A、调节螺栓F、U形夹B和上回位弹簧G组装制动蹄。

注意:将调节螺栓完全拧入U形夹A。

⑥如图5-112所示,再次在滑动表面涂抹钼化物润滑脂,并清除多余的润滑脂。

⑦将制动蹄顶部敲入制动轮缸活塞,制动蹄底部敲入定位板,并将制动蹄总成安装在底板上。

⑧如图5-113所示,推动弹簧并转动各个销,以安装张紧器销A并固定夹持器弹簧B。

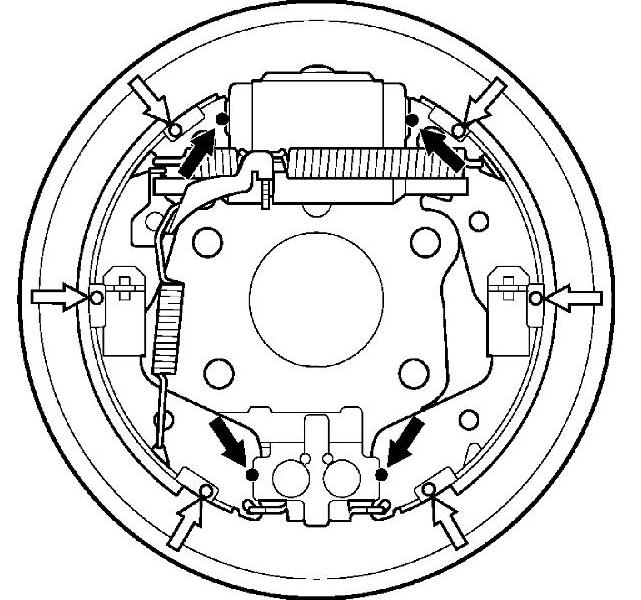

图5-110 涂抹润滑脂


图5-111 安装自调节器

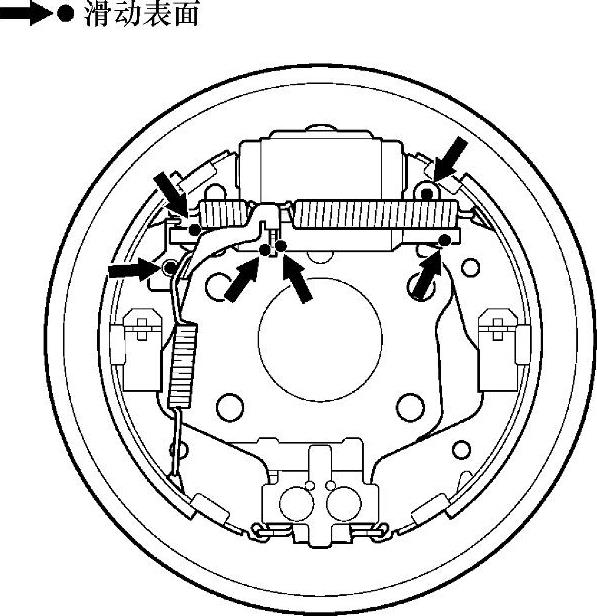

图5-112 再次涂抹润滑脂


图5-113 安装张紧销和夹持器弹簧

⑨安装下回位弹簧。

⑩安装制动鼓。

注意:安装制动鼓前,清理后轮毂和制动鼓内侧的接合面。

(11)清理制动鼓和车轮内侧之间的接合面,然后安装后轮。

(12)踩下制动踏板数次以确保制动器工作,并设定自调节制动器。

注意:如更换制动蹄组件后,立即使用制动器,则可能需要一个较大的踏板行程。踩下制动踏板数次会使踏板行程恢复正常。

(13)调节驻车制动器。

你学会了吗?

1.鼓式制动器由哪些部件组成,它是怎样工作的?

2.自动调整器怎样自动调整制动蹄和制动鼓之间的间隙?

3.怎样手动调整制动蹄和制动鼓之间的间隙?

4.怎样检查和更换后轮制动蹄片?
