学习目标

1.了解盘式制动器的结构和工作原理。

2.学会检查和更换前轮制动摩擦片。

基础知识

汽车的前轮一般采用盘式制动器。如图5-95所示，它主要由制动卡钳、制动器摩擦片、制动盘、轮缸活塞等组成。制动盘用合金钢制造并固定在车轮上，随车轮转动。盘式制动器通过制动管路利用来自主缸的液压力推动活塞，使摩擦片夹紧制动盘的两侧并使轮胎停止转动。

盘式制动器具有散热快、重量轻、构造简单、调整方便的优点，特别是高负载时耐高温性能好，制动效果稳定。

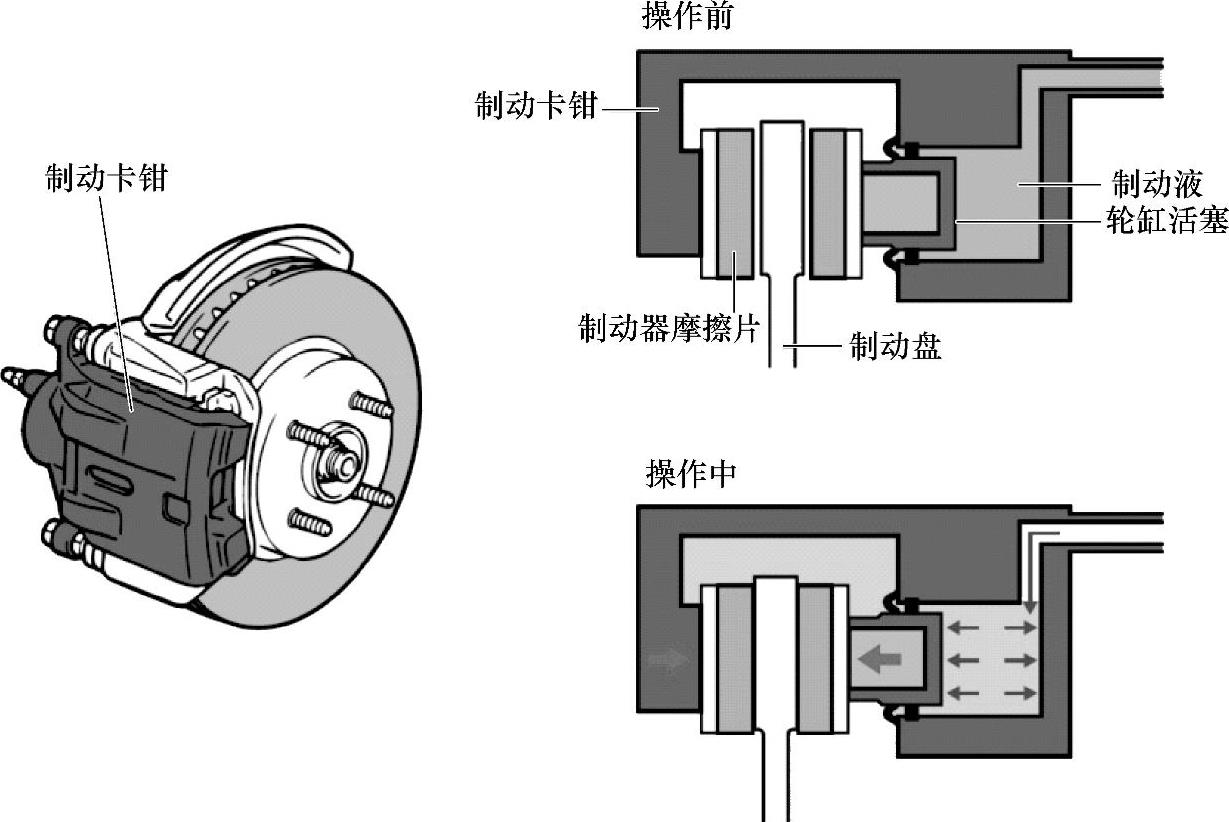

图5-95 盘式制动器的结构和工作过程

实际操作

前制动片的检查和更换

1.检查

①举升车辆前部，将安全支架置于正确位置以支撑车辆。

②拆下前轮。

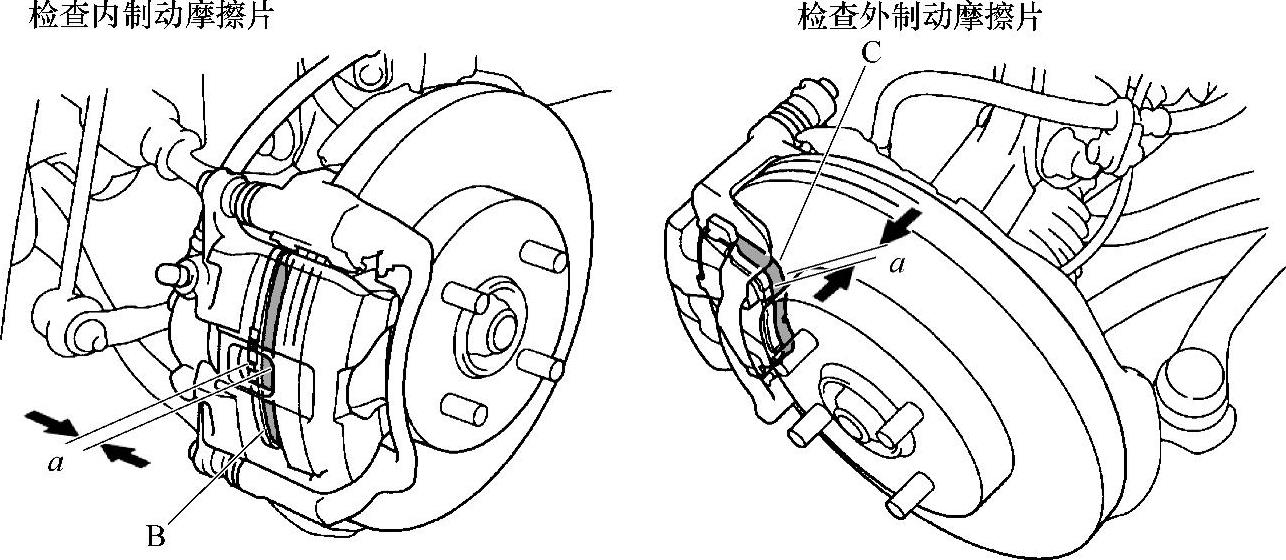

③如图5-96所示，检查内制动摩擦片B和外制动摩擦片C的厚度a。a不包括制动摩擦片底板的厚度。

④任何一个制动摩擦片厚度小于维修极限，都要将所有的前制动摩擦片作为一个组件进行更换。

⑤清理制动盘和车轮内侧的接合面，然后安装前轮。

2.更换

①从主缸中排出一些制动液（防止操作时制动液溢出）。

②举升车辆前部，将安全支架置于正确位置以支撑车辆。

③拆下前轮。

图5-96 检查内外制动片摩擦厚度

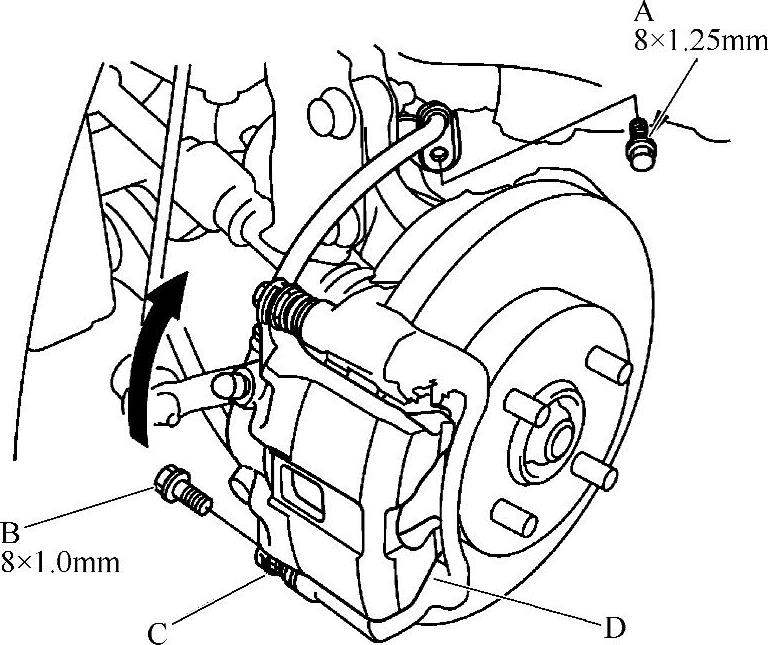

④拆下制动软管安装螺栓A，如图5-97所示。

⑤用扳手固定住制动钳销C时，拆下法兰螺栓B。不要损坏销护套，并向上将制动钳D旋出。同时，检查软管和销护套是否损坏或老化。

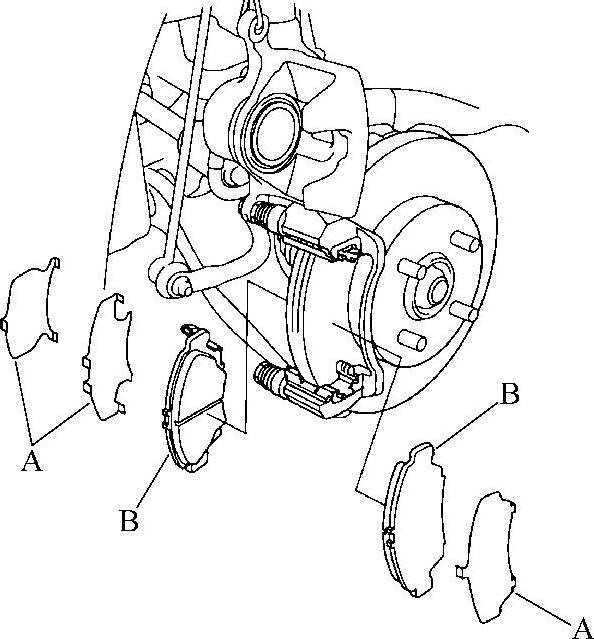

⑥取下制动摩擦片垫片A和制动摩擦片B，如图5-98所示。

图5-97 拆下制动软管安装螺栓

图5-98 取下制动摩擦片

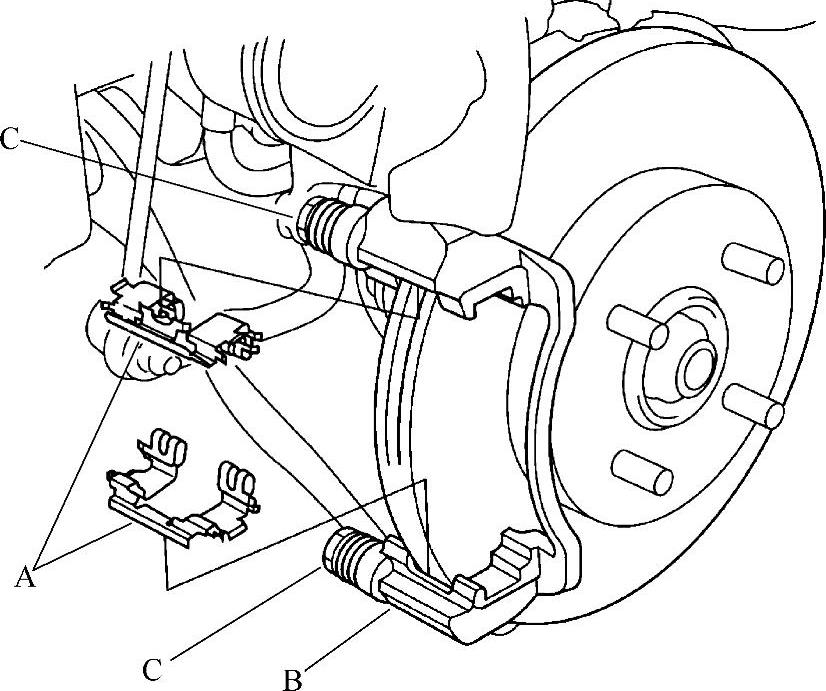

⑦拆下制动摩擦片夹持器A，如图5-99所示。

⑧彻底清洁制动钳托架B，清除所有铁锈，并检查是否有凹槽和裂纹。检查并确认制动钳销C能够平稳移进和移出。若需要，则进行清理和润滑。

⑨检查制动盘，并检查是否损坏或有裂纹。

⑩安装制动片夹持器。擦除夹持器上多余的润滑脂，确保制动盘和制动摩擦片上没有润滑脂。

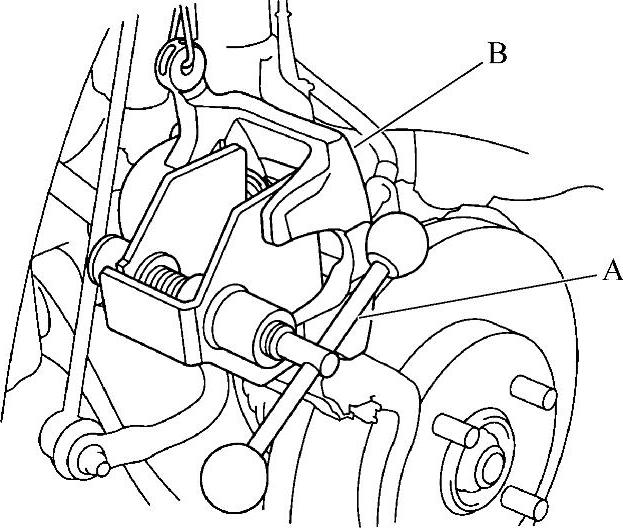

（11）将通用制动钳活塞压缩工具A安装到制动钳体B上，如图5-100所示。

（12）用制动钳活塞压缩工具压住活塞，把制动钳安装在制动摩擦片上。向下转动制动钳时，确保活塞护套已就位，以免损坏制动摩擦片。

注意：压下活塞时，小心制动液可能从主缸储液罐中溢出。如果制动液接触到油漆表面，则应立刻用水清洗干净。

图5-99 拆下制动摩擦片夹持器

图5-100 安装制动钳活塞压缩工具

（13）拆下制动钳活塞压缩工具。

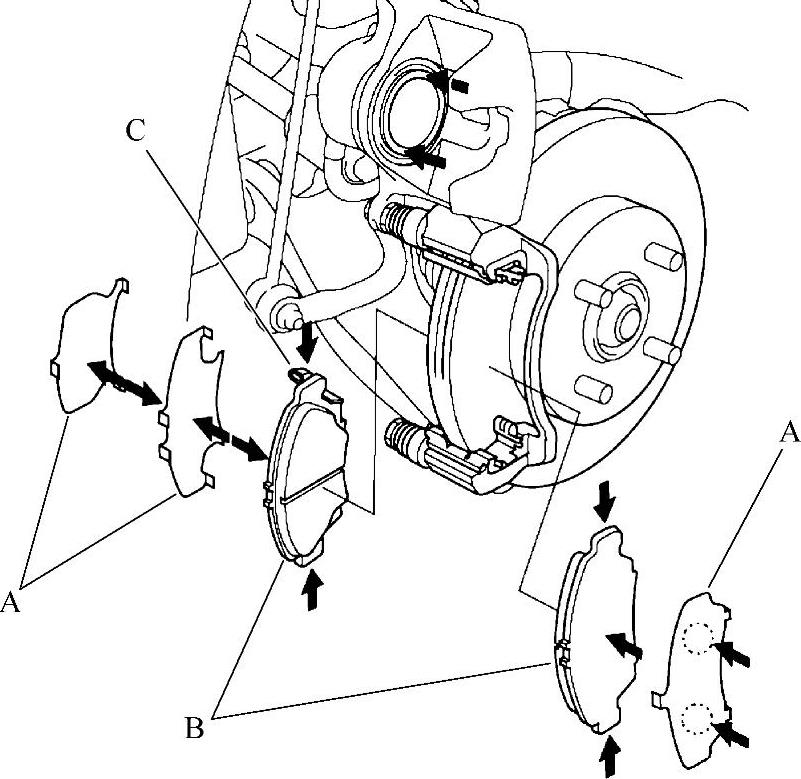

（14）如图5-101所示，将二硫化钼润滑脂涂抹到垫片A与制动摩擦片接触一侧，制动摩擦片B的背面以及箭头所指的其他部位。擦除制动摩擦片垫片和制动摩擦片上的润滑脂。确保制动盘和制动摩擦片上没有润滑脂。

（15）正确安装制动摩擦片和制动摩擦片垫片。安装制动摩擦片时，将磨损指示器C置于内侧上部。如果使用旧的制动摩擦片，则务必将其重装在原来位置。

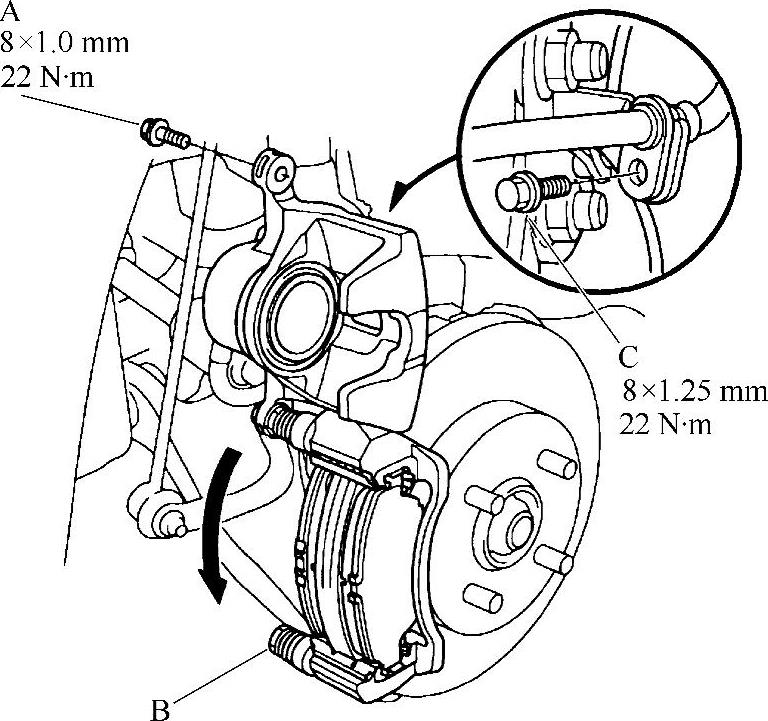

（16）如图5-102所示，将制动钳向下转至正确位置。用扳手固定制动钳销B，安装法兰螺栓A，并将其紧固至规定力矩，不要损坏销护套。

图5-101 在滑动部位涂抹润滑脂

图5-102 正确安装制动钳

（17）安装制动软管安装螺栓C。

（18）清理制动盘和车轮内侧的接合面，然后安装前轮。

（19）多次踩下制动踏板，确保制动器工作。

注意：更换制动片组件后，立即使用制动器，可能需要一个较大的踏板行程。踩下制动踏板数次使踏板行程恢复正常。

（20）如有需要添加制动液。

（21）安装后，检查软管和管路的接头或连接处是否泄漏，必要时将其重新紧固。对车辆进行测试行驶，然后检查是否泄漏。

你学会了吗？

1.盘式制动器由哪些部件组成，它是怎样工作的？

2.盘式制动器的优点有哪些？

3.怎样检查和更换前轮制动摩擦片？
