学习目标
1.了解液压助力转向系统的功能、特点和组成。
2.学会检查转向油泵传动带和对助力转向系统进行放气。
3.学会转向系统常见故障的排除方法。
基础知识
液压助力转向系统是在驾驶人的控制下，借助于汽车发动机动力带动转向液压泵产生的液体压力来实现车轮转向的助力转向系统。车辆采用液压助力转向系统工作时，转向操纵更加灵活、轻便，而且能够吸收来自不平路面的冲击。
如图5-91所示，液压助力转向系统主要由转向助力泵、传动带、储液罐、分配阀（控制阀）、液压缸、助力转向器、油管及管接头等附件组成。采用常流式助力转向装置，在车辆不转向时，液压系统内的工作油保持低压，分配阀中的滑阀处于中间位置，即从液压泵输出的工作油经分配阀返回储液罐。

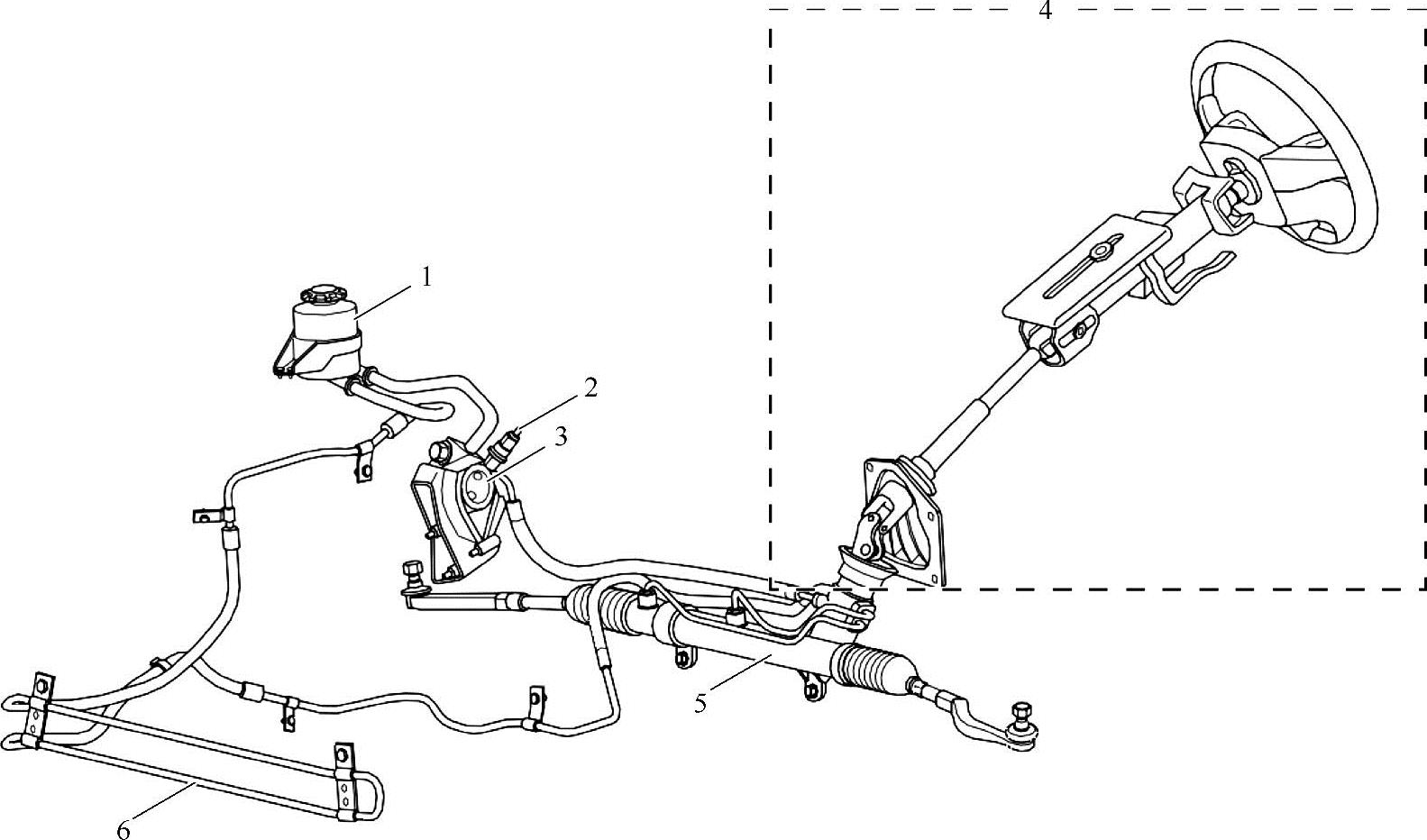

图5-91 液压助力转向系统
1—储液罐 2—压力传感器 3—转向液压泵 4—转向管柱总成 5—助力转向器总成 6—转向油冷却器
实际操作
1.检查转向助力泵传动带
目视检查转向助力泵传动带是否过度磨损、帘线是否破损。如果发现缺陷，则更换转向助力泵传动带。
提示：转向助力泵传动带的带棱侧出现一些裂纹是可以接受的，但如果棱有缺失，则应更换。
2.对助力转向系统进行放气
1）检查转向助力液液位。
2）顶起车辆前侧，并用支架支撑住。
3）转动转向盘。在发动机停止运转的情况下，缓慢地将转向盘先向左然后向右转到底，重复数次。
4）降下车辆。
5）起动发动机。使发动机怠速运转几分钟。
6）转动转向盘。
①发动机怠速运转的情况下，将转向盘向左或向右转到底并保持2～3s，然后反向将转向盘打到底并保持2～3s。
②重复①数次。
7）关闭发动机。
8）检查是否出现气泡或乳化现象，如图5-92所示。
如果因转向助力液有气泡或乳化，导致系统需要2次放气，则务必检查系统是否漏液。
9）检查转向储液罐中的液位。

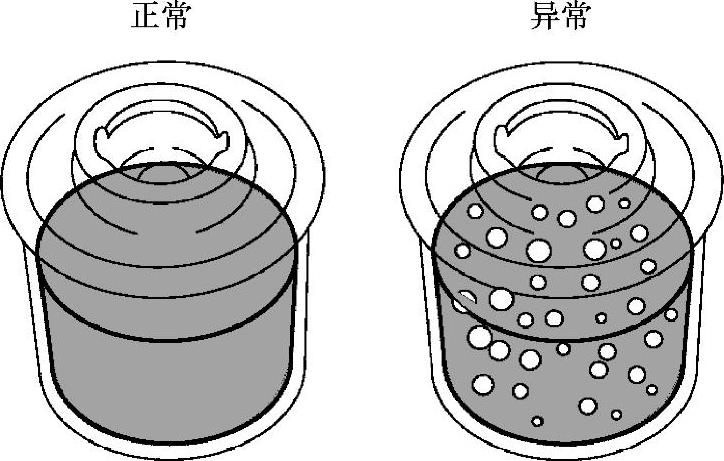

图5-92 检查助力液气泡或乳化现象
维修案例
1.转向沉重
故障现象：汽车转向时感觉操作沉重，助力较小。
故障原因分析：
①转向助力泵失效。
②旋转阀内部漏油。
③传动带打滑。
④助力液液面过低。
⑤轮胎气压不足。
⑥前悬架支撑轴承润滑不良。
⑦转向器内润滑脂不足。
⑧转向盘和转向柱窜动或位置安装不当。
⑨转向器和传动装置调整不当。
⑩前轮定位不当。
故障排除：
①更换转向助力泵。
②更换旋转阀。
③更换或张紧传动带。
④检查泄漏部位，并补充油液。
⑤按规定充足轮胎气压。
⑥更换前悬架支撑轴承。
⑦按规定加注润滑脂。
⑧正确安装转向装置。
⑨正确安装转向器和调整装置。
⑩检查前轮定位相关部件，调整前轮定位值。
2.方向跑偏
故障现象：汽车直线行驶时稍放松转向盘，车辆明显跑向一边。
故障分析：
①两前轮胎气压不等。
②前轮定位不当。
③前轮动平衡不良。
④前轮毂轴承一边紧一边松。
⑤有一边车轮制动拖滞。
⑥液压助力回油管路不畅。
故障排除：
①按规定充足前轮胎气压。
②检查前轮定位相关部件，调整前轮定位。
③进行前轮动平衡操作。
④更换前轮毂轴承。
⑤检查前轮制动系统。
⑥检查并清理回油管路。
3.转向系统间隙过大
故障现象：转向盘自由间隙过大。
故障分析：
①转向器安装松动。
③转向节球销孔磨损。
④横拉杆球销磨损松旷。
故障排除：
①紧固转向器固定螺栓。
②调整转向器齿轮齿条间隙。
③更换转向节。
④检查并更换横拉杆球头销。
你学会了吗？
1.什么是液压助力转向系统，它是由哪些部件组成的？
2.怎样检查转向助力泵传动带？
3.怎样对液压助力转向系统进行放气？
4.转向系统常见故障有哪些，怎样排除？
