学习目标

1.了解转向系统的功能、分类和机械转向系统的构成。

2.学会检查和调整转向盘的自由行程。

3.学会检查和调整转向盘的中心位置。

基础知识

用来改变或保持汽车行驶或倒退方向的一系列装置称为汽车转向系统，其功能就是按照驾驶人的意愿控制汽车的行驶方向。

汽车转向系统分为两大类：机械转向系统和助力转向系统。完全靠驾驶人手动施力操纵的转向系统称为机械转向系统。机械转向系统由转向操纵机构、转向器和转向传动机构三大部分组成，其中，转向操纵机构由转向盘、转向管柱、转向轴等组成，它的作用是将驾驶人转动转向盘的操纵力传给转向盘。

现代轿车一般采用齿轮齿条式机械转向系统，其结构如图5-84所示。

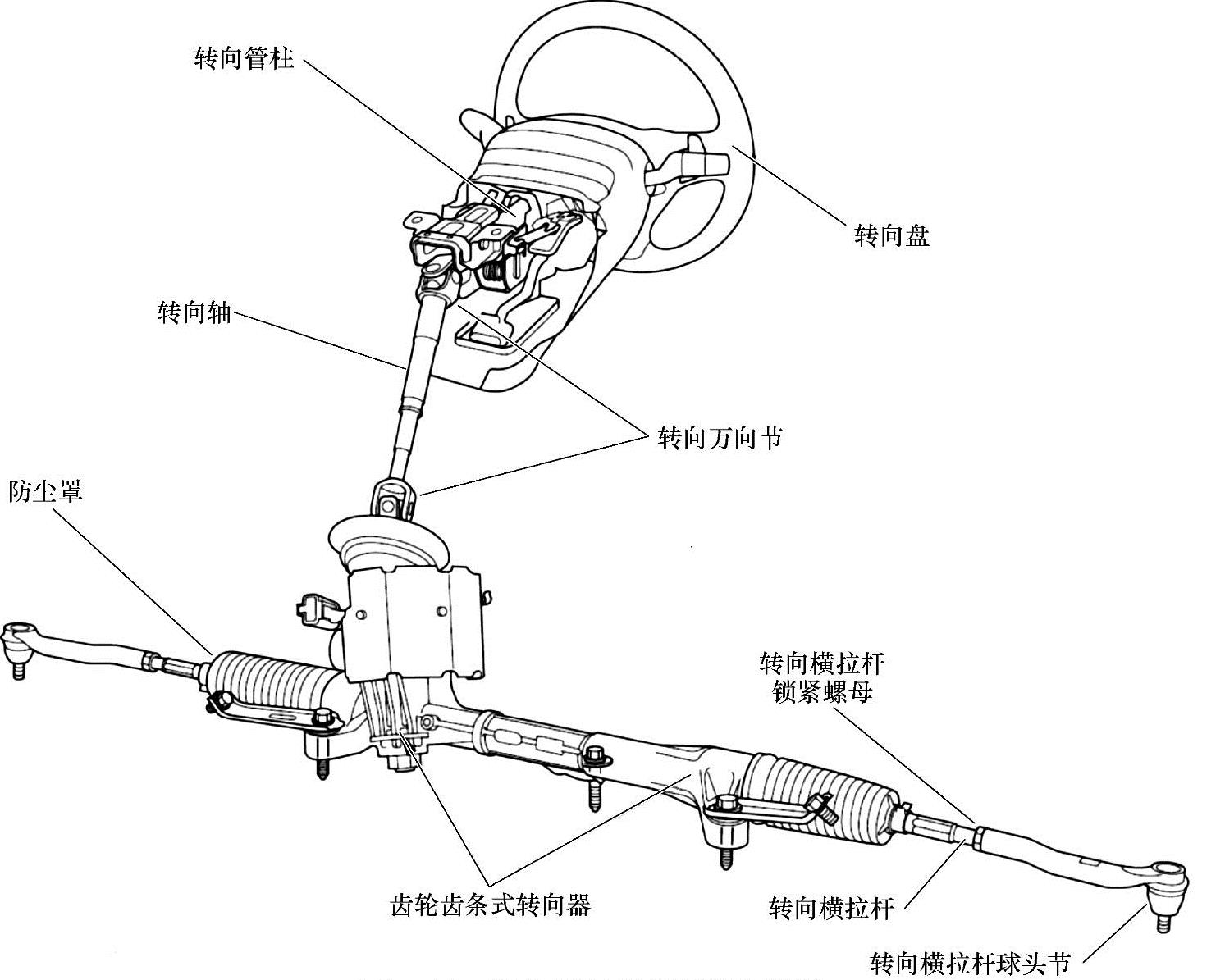

图5-84 齿轮齿条式机械转向系统

实际操作

1.检查转向盘自由行程

左右转动转向盘时，转向轮刚开始并没有产生偏转，这一空转的行程，就称为转向盘自由行程。转向盘自由行程的检查方法如下：

①停车，使轮胎正对前方。

②通过顺时针和逆时针转动转向盘至阻力增大时检查转向盘自由行程，如图5-85所示。

最大自由行程：30mm

③当测量值超过标准值时，检查转向管柱的每个接头和助力转向机构的安装情况。

2.检查和调整转向盘中间位置

若车辆的转向盘不在中间位置，则当松开转向盘后，车辆将不会直线行驶，而会出现跑偏现象。长城腾翼轿车转向盘中间位置的检查和调整方法如下：

（1）检查转向盘中间位置。

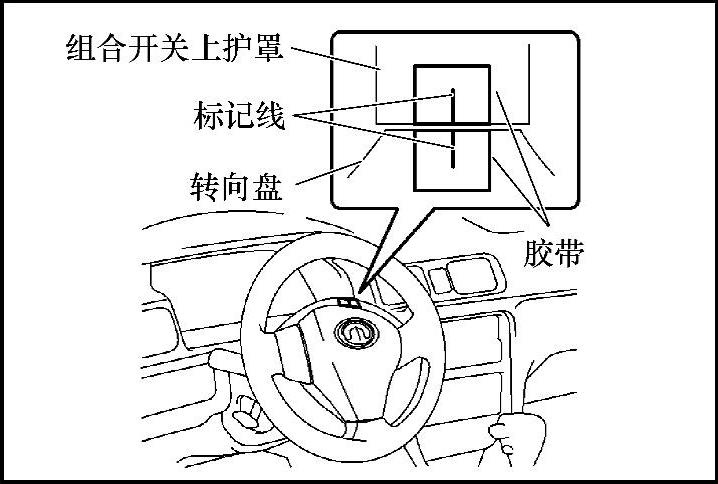

①将两段胶带分别贴到转向盘上部中心和组合开关上护罩上，如图5-86所示。

图5-85 转向盘自由行程

图5-86 贴胶带

②以56km/h的恒定速度驱车直线行进100m，握住转向盘并保持该路线。

③如图5-87所示，在胶带上做标记（划一条线）。

④将转向盘转至中间位置。

提示：关于中间位置，参考转向盘上表面、转向盘辐条和SRS气囊线。

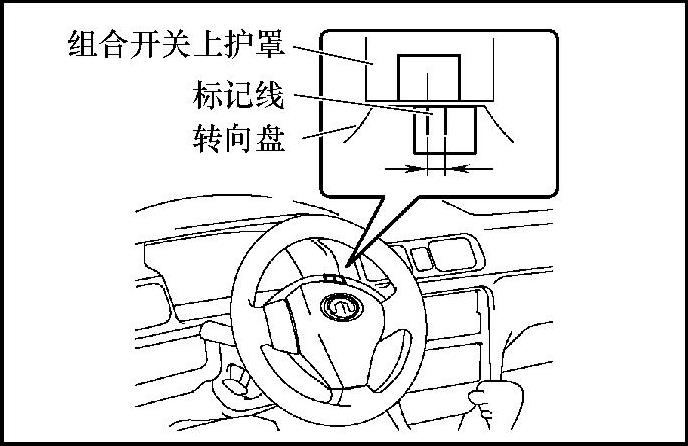

⑤如图5-88所示，在转向盘的胶带上划一条新线。

⑥测量转向盘胶带上两条线之间的距离即为转向盘偏心距离。

⑦将测量的距离转换为转向角，测量距离1mm约1°转向角。

（2）调整转向角。左右侧分别执行下列步骤：

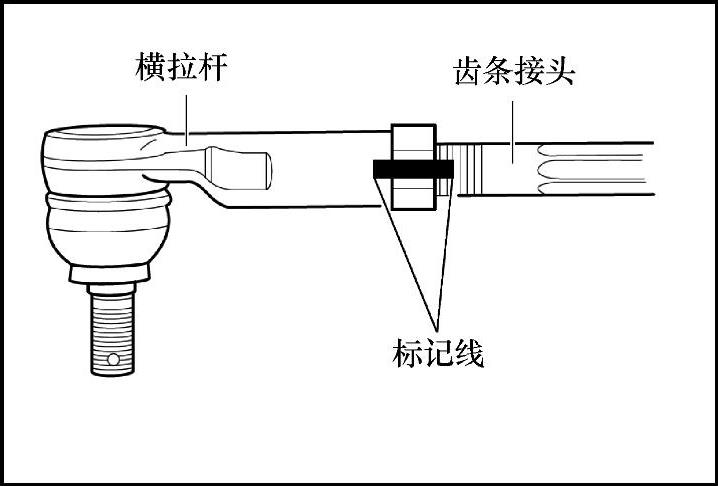

①在横拉杆和齿条接头的显著位置做标记，如图5-89所示。

②使用量规测量横拉杆和齿条接头螺纹间的距离。

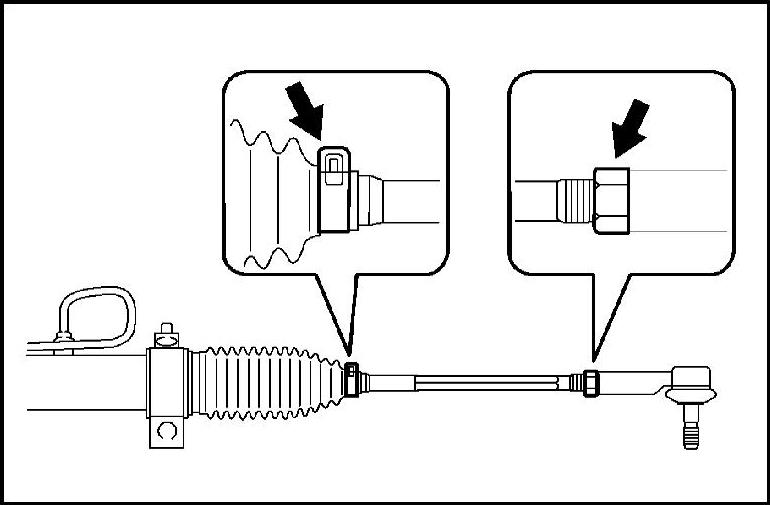

③松开左、右锁紧螺母和防尘套卡夹，如图5-90所示。

④以相同的旋转角度（不同方向）旋转左右齿条接头。齿条接头旋转360°（1.5mm水平移动）相当于转向角度12°。

图5-87 在胶带上做标记

图5-88 转向盘偏心距离

图5-89 调整前做标记

图5-90 松开锁紧螺母和防尘套卡夹

⑤拧紧左右锁紧螺母，力矩为（74±7）N·m。

注意：确保左右横拉杆接头与齿条接头螺纹之间的长度差在1.5mm内。

⑥安装左右防尘套卡夹。

你学会了吗？

1.转向系统的作用是什么？

2.汽车转向系统分为____和____。

3.机械式转向系统由哪些部分组成，齿轮齿条式机械转向系统的结构是怎样的？

4.怎样检查转向盘的自由行程？

5.怎样检查和调整转向盘中间位置？
