学习目标
1.了解CVT变速器的工作原理和结构特点。
2.学习01J无级变速器输出轴的拆卸和安装方法。
3.掌握CVT变速器失速测试方法及故障部件诊断。
基础知识
CVT（Continuously Variable Transmission），意为无级变速器，它采用传动带和工作直径可变的主、从动带轮相配合来传递动力，可以实现传动比的连续改变，从而得到传动系与发动机工况的最佳匹配。CVT的工作原理如图5-71所示，它能大大改善汽车的燃油经济性和换档平顺性。
图5-71 CVT的工作原理
奥迪01J无级变速器的结构如图5-72所示。发动机转矩通过飞轮减振装置或双质量飞轮传递给变速器，然后通过行星齿轮机构来变换前进档或倒档。当前进档离合器结合时，车辆向前行驶；当倒档离合器结合时，车辆以倒档行驶。接着，发动机转矩通过辅助减速齿轮传递到无级变速机构，并由此传到主减速器，最后驱动车轮。液压控制单元和电子控制单元集成为一体，位于变速器壳体内，油泵产生油压，供液压控制系统使用。
图5-72 01J无级变速器结构示意图
实际操作
一、拆卸和安装输入轴
奥迪A6/A4轿车01J无级变速器输入轴的拆卸和安装方法如下：
1.拆卸
①排空无级变速器油。
③用塑料锤小心地敲击输入轴的法兰盖板，使输入轴法兰盖板从密封件上脱开。
④将拉出夹具T40050安装到变速器输入轴上，如图5-74所示。
图5-73 拧出法兰盖板固定螺栓

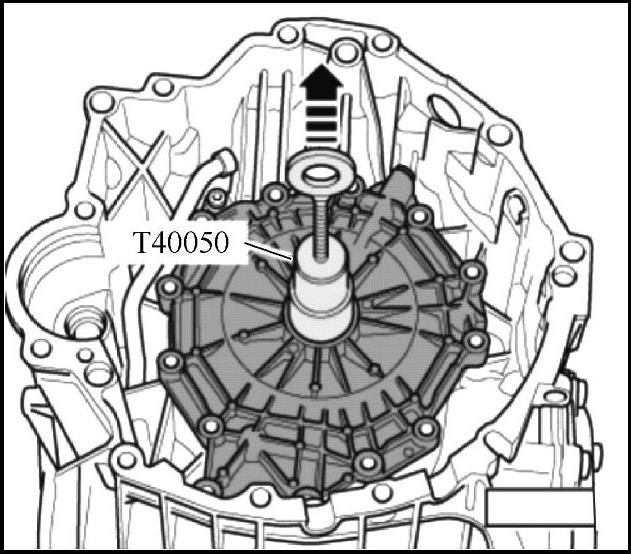

图5-74 用夹具取出输入轴
⑤检查拉出夹具是否牢固地固定在输入轴上，卡环必须已推到最下面。
⑥把拉出夹具上的输入轴及法兰端盖和前进档离合器从变速器壳体中拉出。
注意：输入轴的下端不允许放在导向支座（图5-75箭头处）上。
2.安装
安装以倒序进行，同时要注意下列事项：
①清洁变速器壳体和法兰端盖上的密封面。
②检查变速器壳体上是否有用于法兰端盖定位的配合套（图5-76箭头处）及其固定情况。

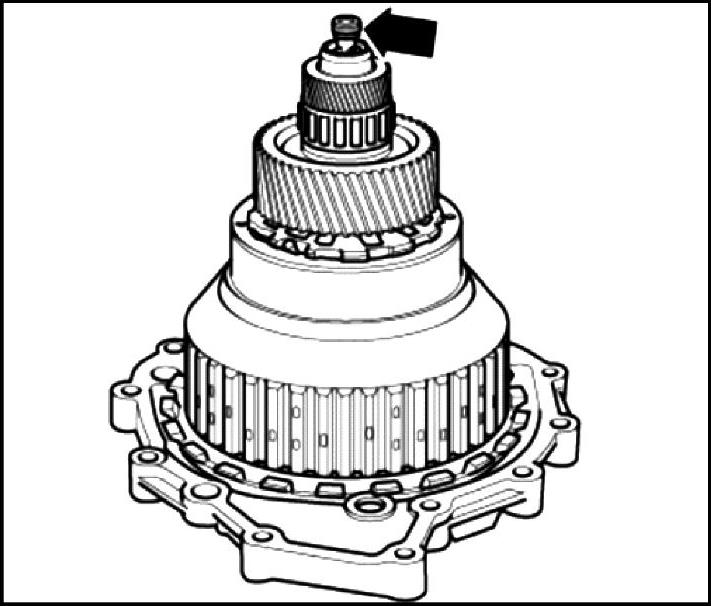

图5-75 导向支座
图5-76 检查配合套（定位销）
③检查密封垫（图5-77箭头处）的状态，必要时更新。
密封环的安装位置：密封唇指向法兰盖板。
④放上密封纸。
⑤如图5-78所示，用直尺等工具校准倒档离合器的离合器片，啮合齿必须完全成一条直线。

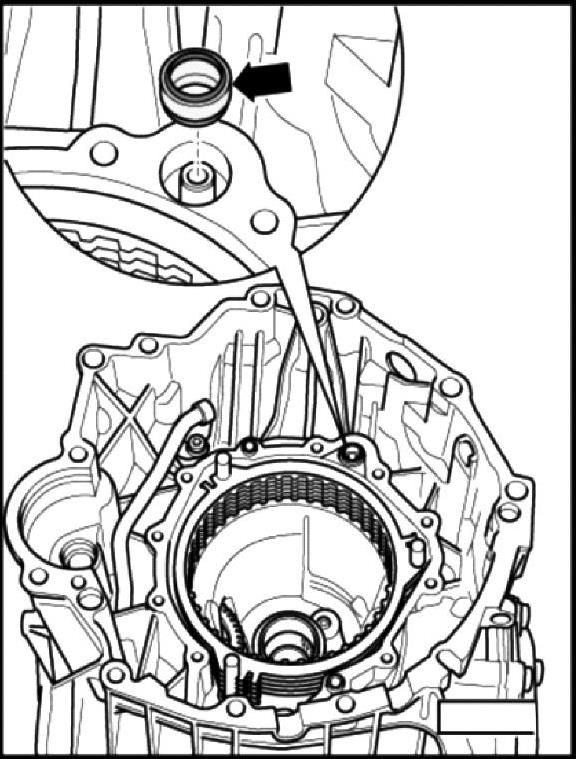

图5-77 检查密封垫
图5-78 校准离合器片
⑥把输入轴、法兰盖板和前进档离合器装入变速器壳体。此时应来回轻微转动输入轴，直至倒档离合器的所有摩擦片全部卡入，并略微抬起输入轴。
⑦在安装到最后几毫米时，向左转动输入轴，以便输入轴能卡入中间传动机构的斜齿内。
⑧以交叉方式逐步拧紧螺栓。
⑨向变速器内加注至少4.5～5L新的无级变速器油。
⑩安装变速器后检查无级变速器油油位，若不足应添加无级变速器油。
二、日产天籁CVT失速测试
失速测试可用来检查CVT变速器管路压力是否正常，离合器、变矩器等变速器部件是否工作正常。
①检查无级变速器油位，必要时添加无级变速器油。
②驾车行驶约10min时间以暖机，使无级变速器油温度达到50～80℃。再次检查无级变速器油油位，如有必要，则添加。
③可靠地拉紧驻车制动器，使车轮无法转动。
④将转速表安装在测试过程中驾驶人能够看到的位置。
⑤起动发动机，踩下制动踏板，将变速杆置于D位。
⑥使用行车制动时，要慢慢踩下加速踏板。
⑦快速记下失速转速，然后快速松开加速踏板。
注意：在该项测试过程中，踩下加速踏板的持续时间不要超过5s。
失速转速：2700～3250r/min
⑧将变速杆置于N位。
⑨冷却无级变速器油。
注意：使发动机怠速运转至少1min。
⑩将变速杆置于R位，重复步骤⑥到⑨。
（11）通过表5-1判断CVT变速器是否工作正常。
表5-1 失速检查表
注：O—失速位于标准值的位置内，H—失速高于标准值，L—失速低于标准值。
维修案例
奥迪A4轿车无法行驶
故障现象：一辆采用CVT变速器的奥迪A4轿车正常行驶时，突然一顿后，车速开始下降，直到熄火。其间，踩加速踏板只见发动机转速上升而车辆无法行驶，且变速器档位指示灯全亮。熄火后停顿10min左右，再次起动车辆后还能再行驶约1km。
故障诊断与排除：
①使用VAS5051检查，结果为数据总线信号无法传递。
②读取变速器数据块7发现其接收发动机转速仅为80r/min，可判断车辆无法行驶为电脑接收发动机信号错误。
③更换变速器电脑，故障排除。
你学会了吗？
1.CVT变速器的换档原理是什么？此种变速器有哪些结构特点？
2.怎样拆卸和安装01J无级变速器的输入轴？
3.怎样对CVT变速器进行失速测试？
