学习目标

1.了解拆卸手动变速器各部件的顺序。

2.掌握手动变速器的分解方法。

实际操作

本节以东风风神5速机械式手动变速器为例，说明手动变速器的分解方法。

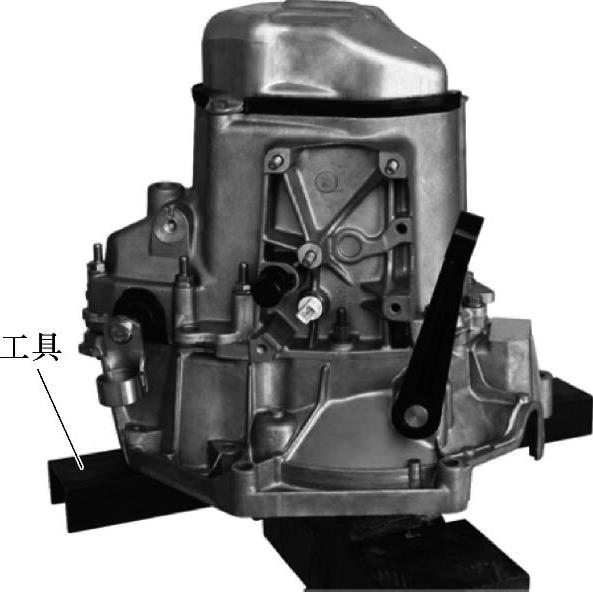

①如图5-29所示，将工具（变速器固定支架）夹装在台虎钳上，把变速器固定在工具上。

②拆卸变速器盖图5-30。

a.使用13mm的套筒拧下螺栓。

b.直接取下变速器盖及其上的密封圈。

图5-29 安装变速器固定支架

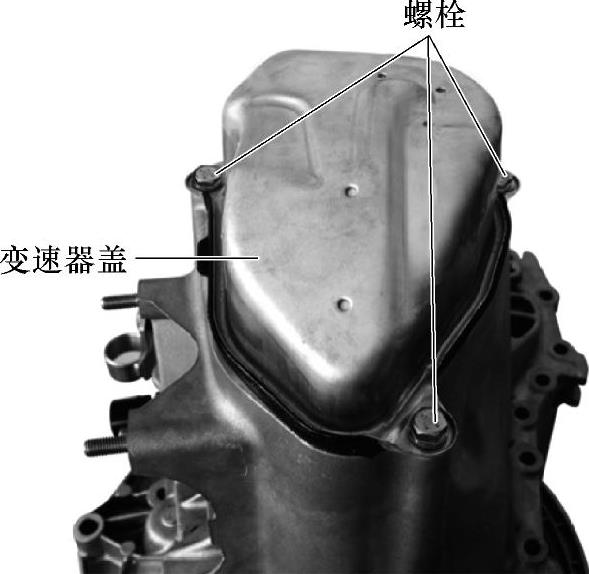

图5-30 拆卸变速器盖

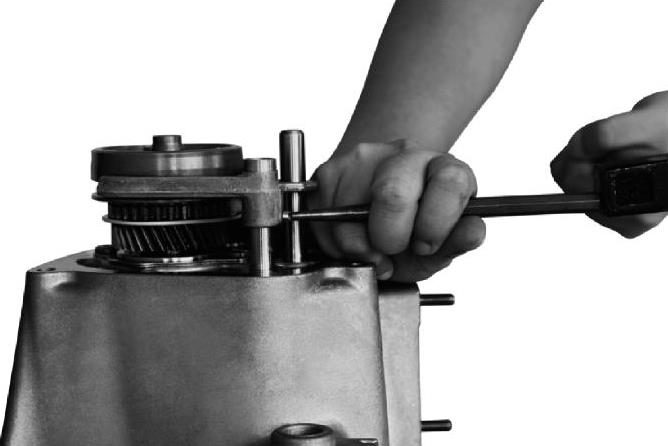

③用4mm圆柱冲冲出五档换档拨叉锁止弹性销，如图5-31所示。

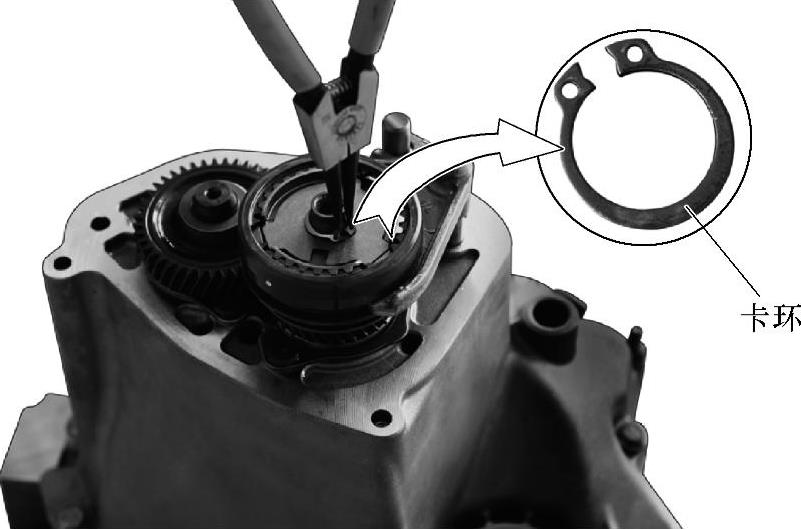

④使用卡簧钳取下卡环，如图5-32所示。

图5-31 冲出弹性销

图5-32 取下同步器卡环

⑤向上取出五档换档拨叉及同步器，再取下五档齿轮，如图5-33所示。

⑥使用卡环拆卸钳取下卡环，如图5-34所示。

⑦直接取出碟形弹性垫圈，如图5-35所示。

⑧拆卸五档主动齿轮。使用工具拔出五档主动齿轮，如图5-36所示。

⑨使用T40的花形套筒拧下螺栓，如图5-37所示。

⑩用一大小合适的圆柱冲插入锁止卡片的螺栓孔中，用另一圆柱冲向外顶另一端，取下锁止卡片，如图5-38所示。

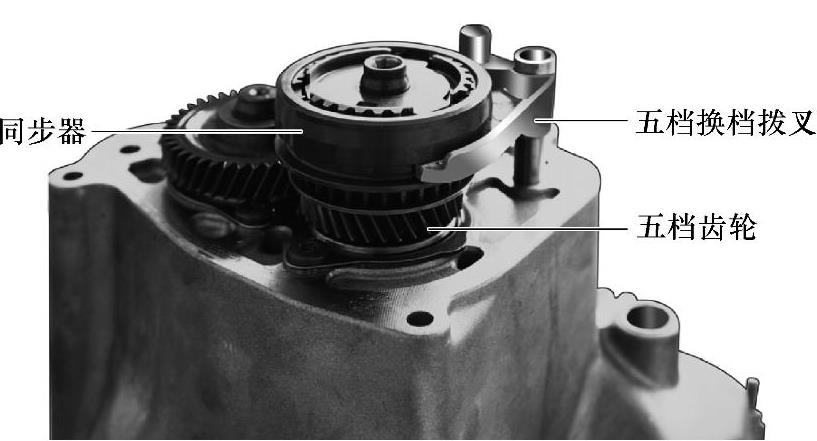

图5-33 取下五档齿轮

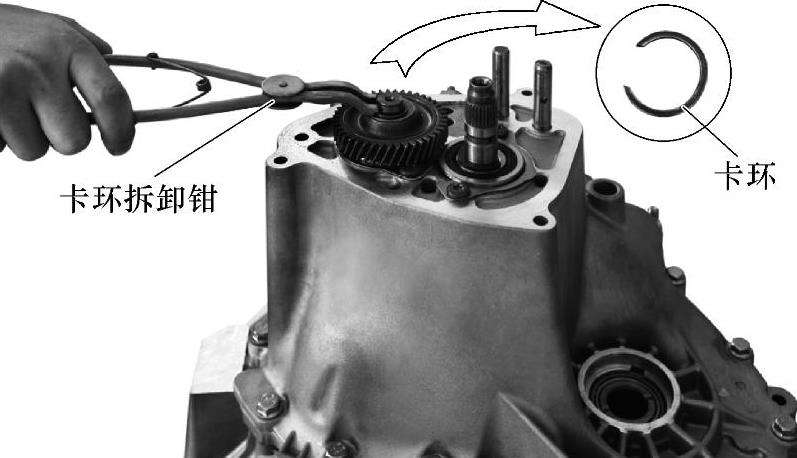

图5-34 取下卡环

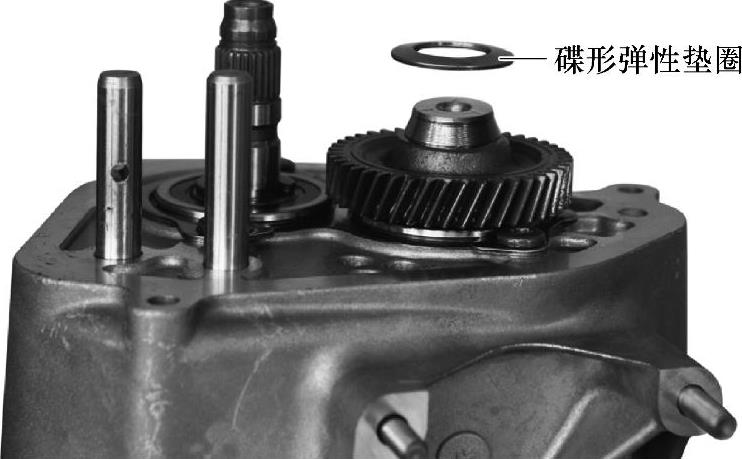

图5-35 取出碟形弹性垫圈

图5-36 拔出五档主动齿轮

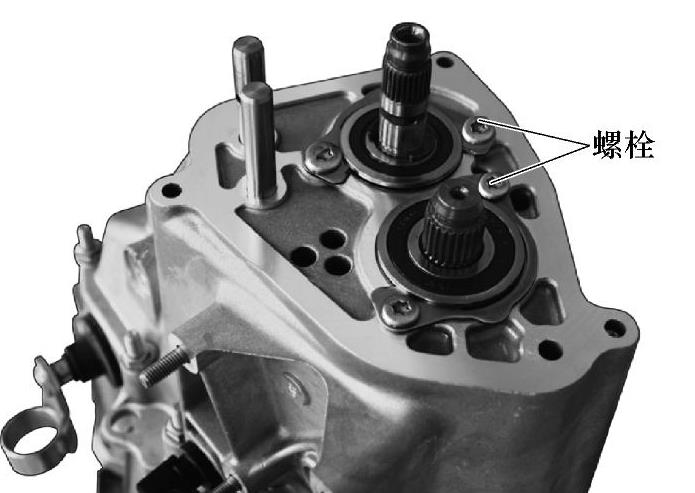

图5-37 拧下锁止卡片螺栓

图5-38 取下锁止卡片

（11）逆时针拧下倒档开关。

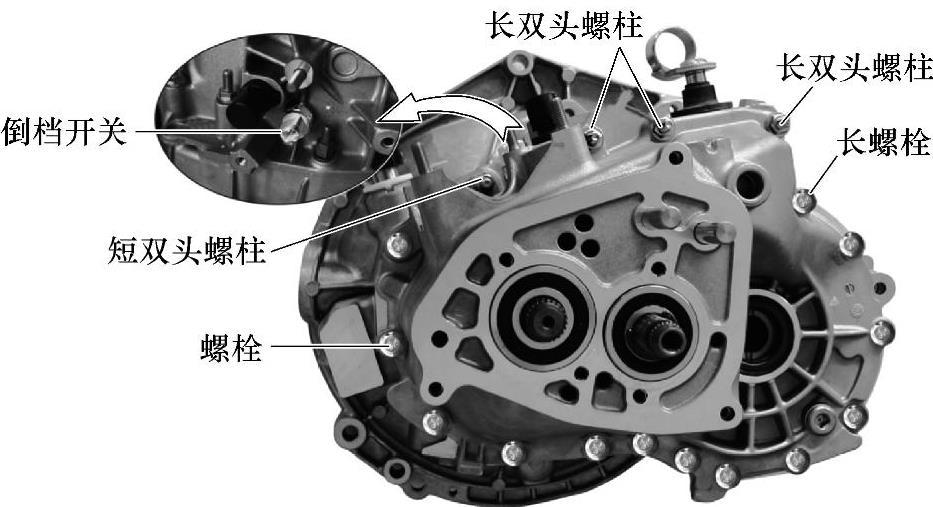

（12）用13mm的套筒拆卸螺栓（短双头螺柱1个，长双头螺柱3个，长螺栓1个，其他为短螺栓11个），如图5-39所示。。

（13）使用撬杠从图5-40示位置向上撬，分离变速器壳体与离合器壳体。

（14）如图5-41所示，直接取下倒档轴，向外取出倒档滑动齿轮。

（15）如图5-42所示，先向下按住倒档拨叉，再向外取出倒档拨叉销。

图5-39 拧下变速器壳体螺栓

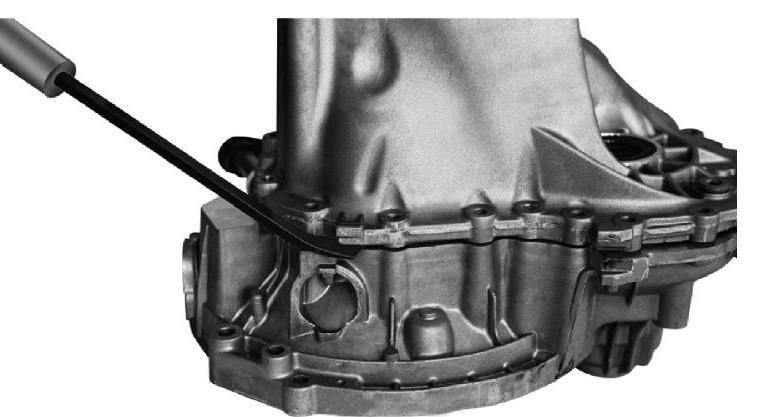

图5-40 撬开变速器壳体

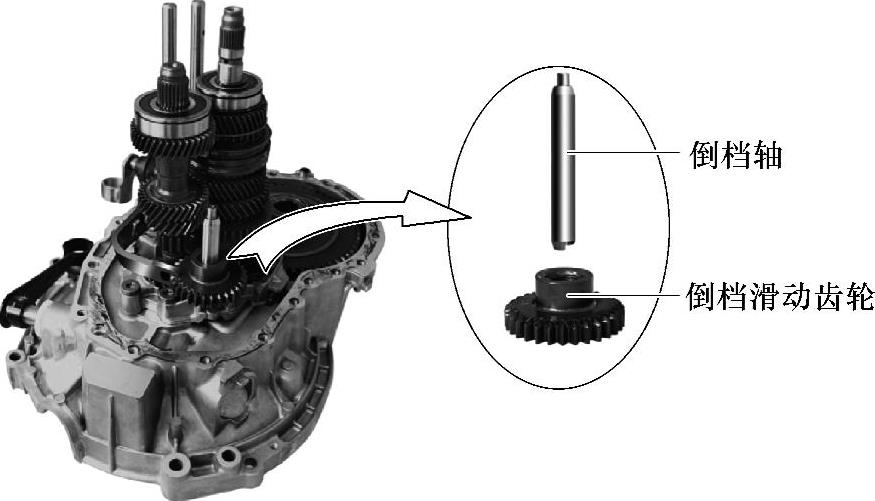

图5-41 取下倒档轴和倒档滑动齿轮

（16）如图5-43所示，取下倒档拨叉。

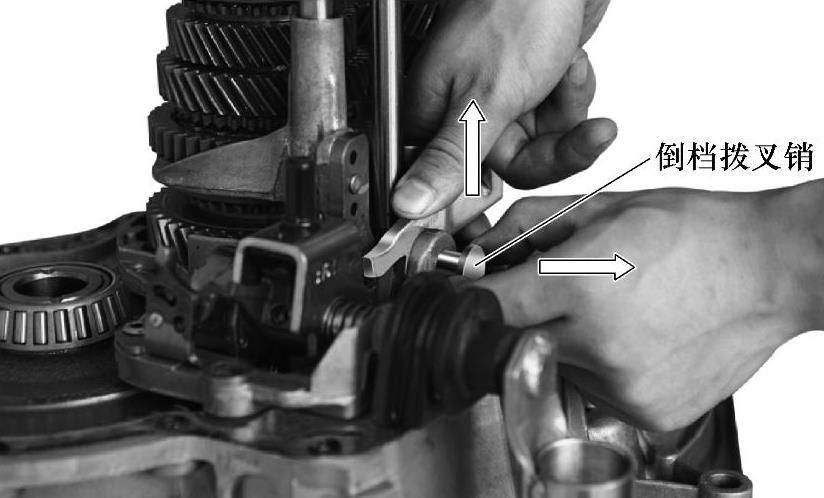

图5-42 取下倒档拨叉销

图5-43 取下倒档拨叉

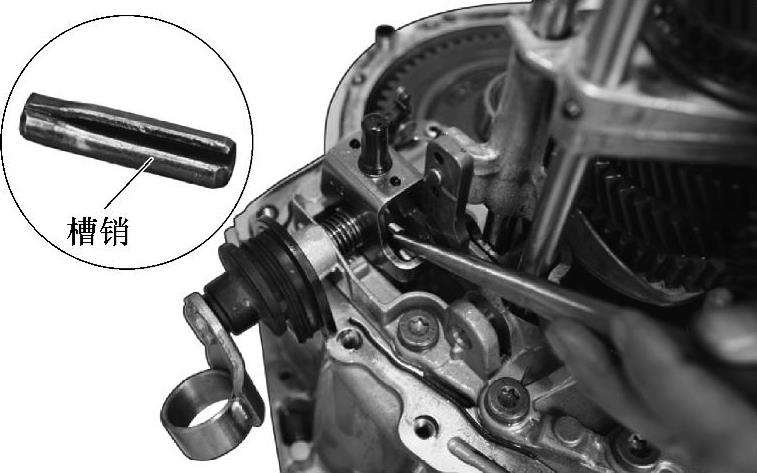

（17）先挂入二档，然后用4mm圆柱冲冲出槽销，如图5-44所示。

（18）向外取出杆轴总成及支座油封，如图5-45所示。

（19）取出一、二档选档复位弹簧，如图5-46所示。

（20）向外取出联锁装置锁止开关总成，如图5-47所示。

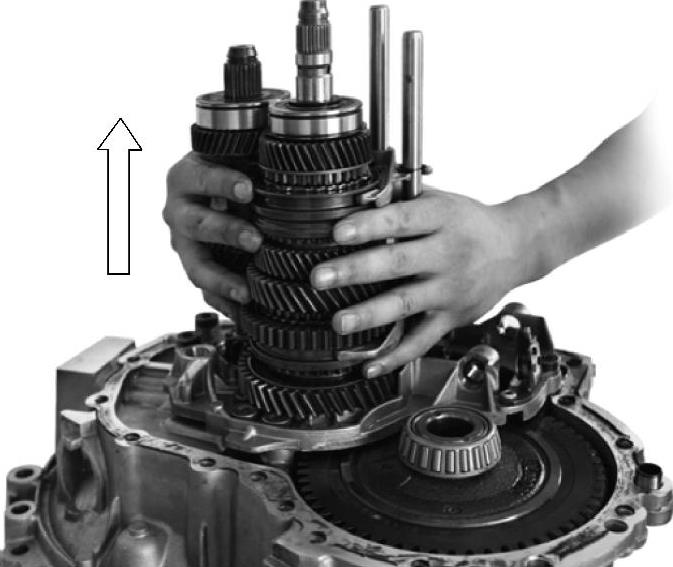

（21）托住一轴和二轴连同拨叉向上垂直取出，如图5-48所示。

提示：如取出不顺，可以轻微晃动以便取下一、二轴。

图5-44 冲出槽销

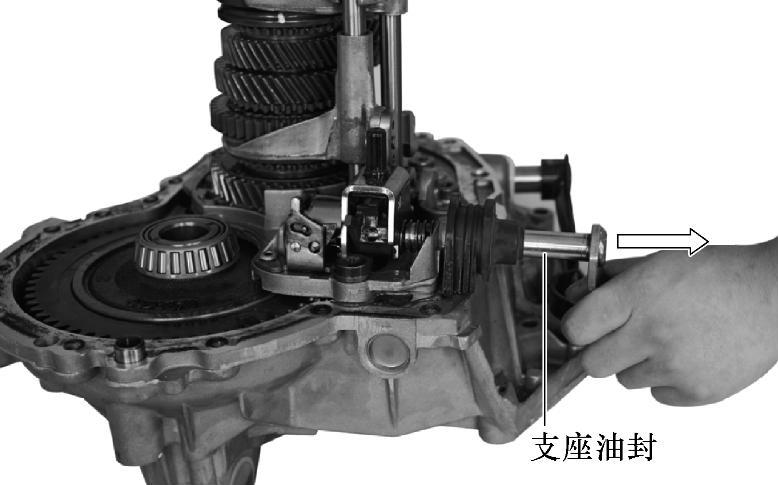

图5-45 取出杆轴和支座油封

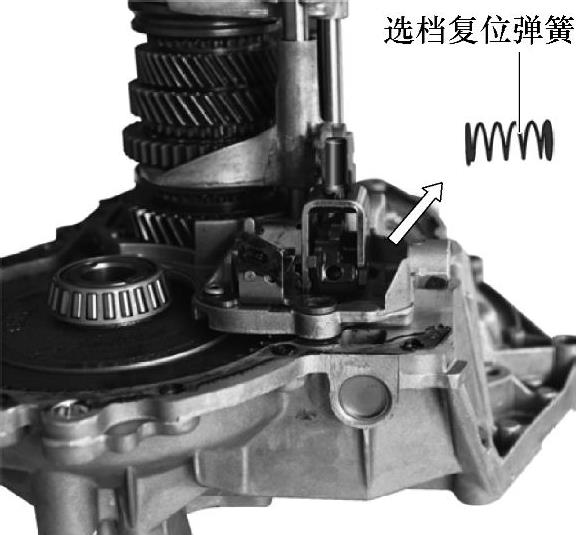

图5-46 取出复位弹簧

图5-47 取出联锁装置锁止开关总成

（22）使用T50花形套筒拧下螺栓（共11个），如图5-49所示。

图5-48 取出变速器轴

图5-49 拧松轴承座固定螺栓

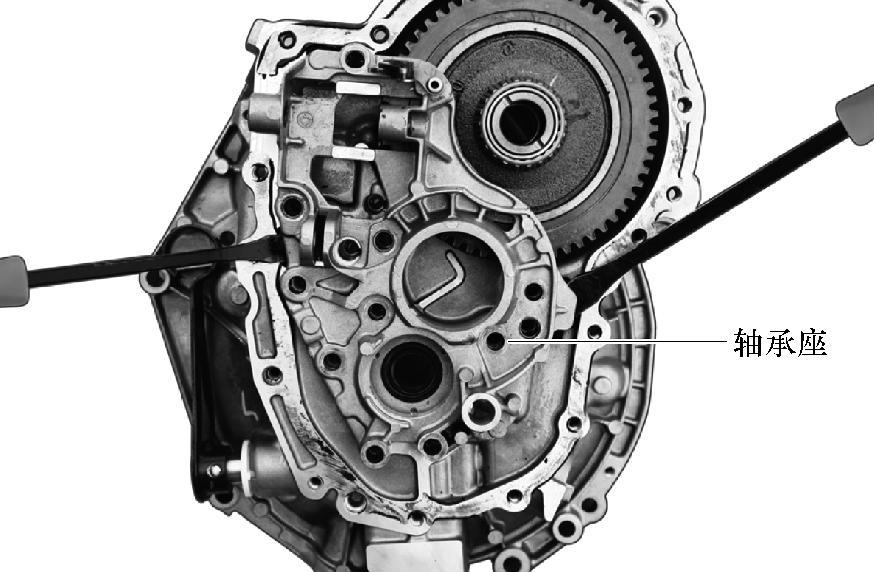

（23）用两撬杠向外撬下轴承座，如图5-50所示。

（24）取出磁体，如图5-51所示。

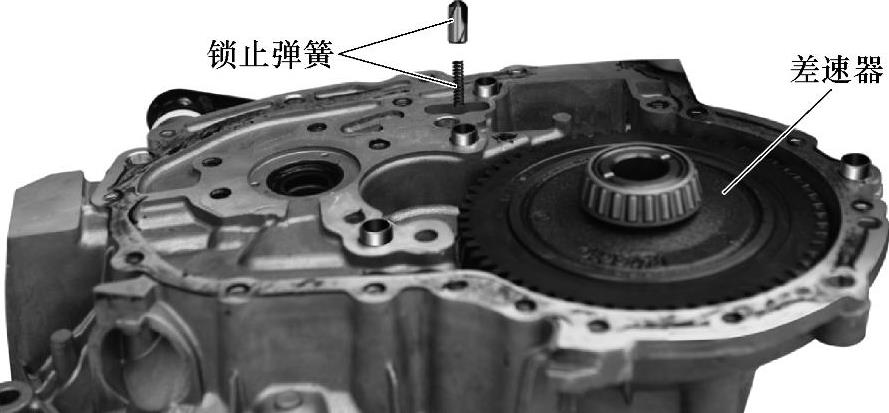

（25）向上取出差速器，然后取出锁止销与锁止弹簧，如图5-52所示。

图5-50 撬下轴承座

图5-51 取出磁体

图5-52 取出差速器

你学会了吗？

1.怎样取出五档同步器和变速齿轮？

2.怎样拆卸倒档滑动齿轮和倒档拨叉？

3.手动变速器的基本分解顺序是怎样的？
