第45天手动变速器作用、结构和工作原理
【摘要】：学习目标1.了解手动变速器的作用、结构和工作原理。轿车手动变速器大多为5档或6档有级式齿轮传动变速器。图5-17 手动变速器的主要部件实际操作一、手动变速器油的检查和更换①将车辆停在水平地面上，并关闭发动机。
学习目标
1.了解手动变速器的作用、结构和工作原理。
2.学会检查和更换手动变速器油。
3.学会拆卸及安装手动变速器总成。
基础知识
手动变速器又称为机械式变速器，换档时必须用手拨动变速杆才能改变变速器内的齿轮啮合位置，改变传动比，从而达到变速的目的。轿车手动变速器大多为5档或6档有级式齿轮传动变速器。换档时，必须先踩下离合器踏板，才能拨动变速杆。
手动变速器由输入轴、输出轴、换档和选档机构、拨叉与拨叉轴、倒档机构、差速器和壳体等组成。手动变速器的总体结构如图5-16所示，主要部件如图5-17所示。
图5-16 手动变速器的总体结构
汽车手动变速器的动力由发动机经变速器输入轴前端的花键传递到变速器里面，然后通过不同的档位齿轮，经输出轴传递到主减速齿轮上，再通过差速器壳体、行星齿轮、半轴齿轮、左右传动半轴最后传递到驱动轮上。

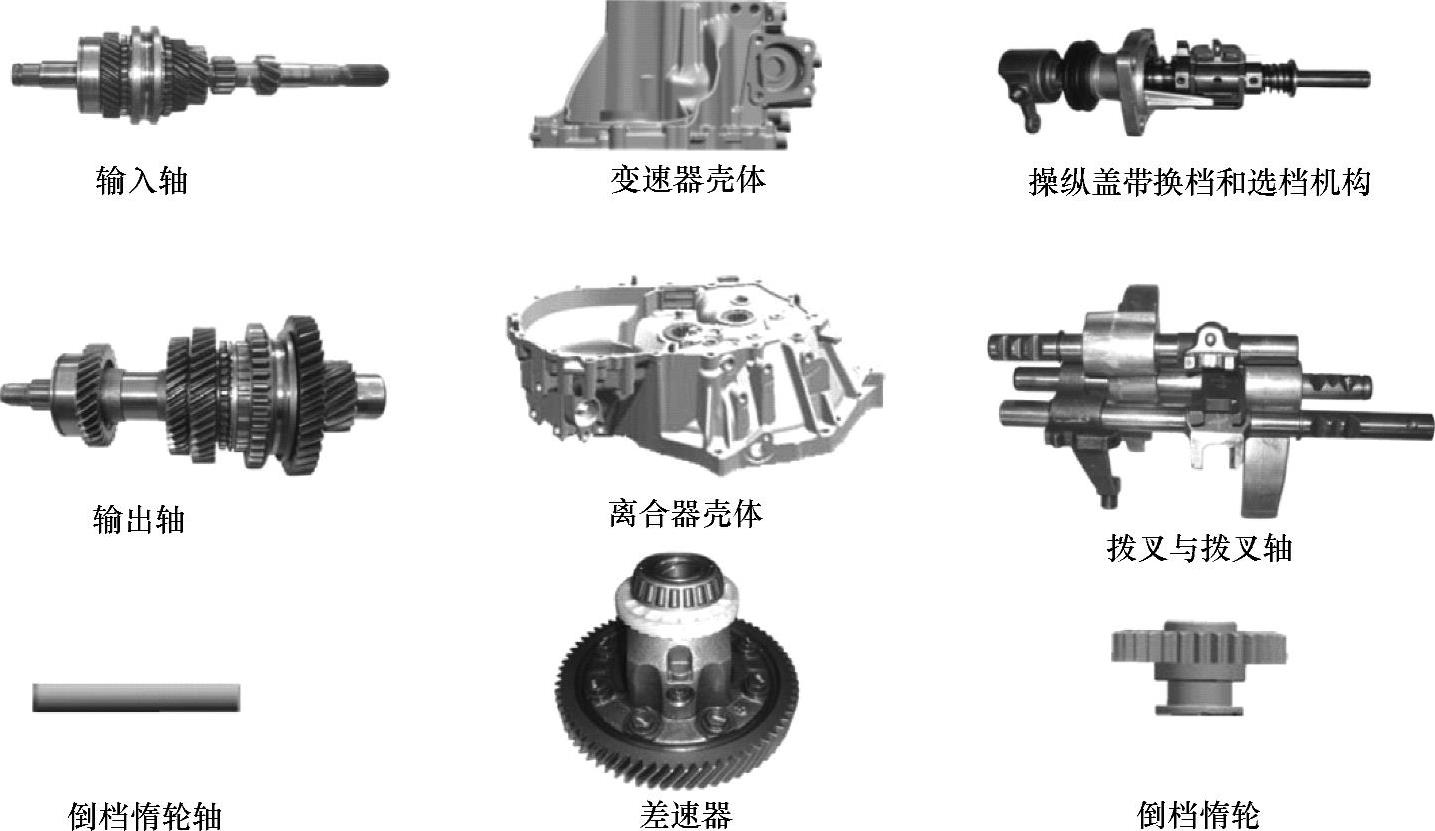

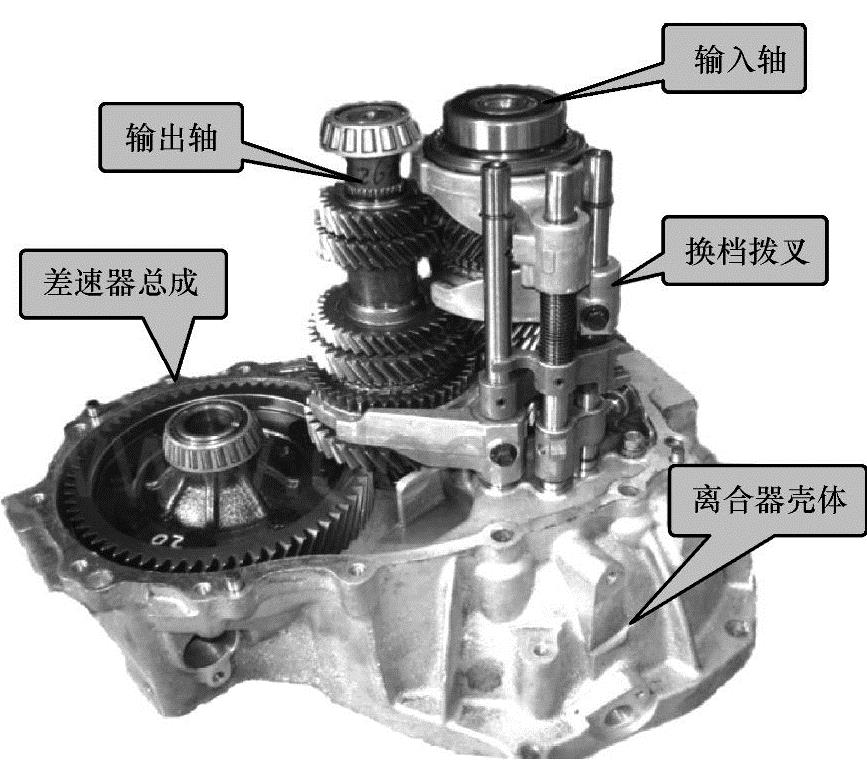

图5-17 手动变速器的主要部件
实际操作
一、手动变速器油的检查和更换（本田飞度）
①将车辆停在水平地面上，并关闭发动机。
②用举升机举升车辆，并确保其被牢固支撑。
③拆下前轮挡泥板。
④拆下注油螺塞和密封垫圈，检查变速器油情况，并确保油液处于正确的油位，如图5-18所示。
⑤如果变速器油脏污，则拆下放油螺塞并排空变速器，如图5-19所示。
⑥用新密封垫圈重新安装放油螺塞，并重新为变速器加注变速器油至正确油位。
油液容量：更换油液时，1.5L；大修时，1.6L。
⑦安装带新密封垫圈的注油螺塞。
⑧安装挡泥板。
⑨降下举升机上的车辆。
二、变速器总成的拆卸和安装
手动变速器出现故障需要大修时，要将变速器总成从发动机上脱开，然后拆卸来下。本田飞度手动变速器总成的拆卸和安装方法如下：
1.变速器总成的拆卸
①将发动机舱盖固定在全开位置（支承杆在下孔）。

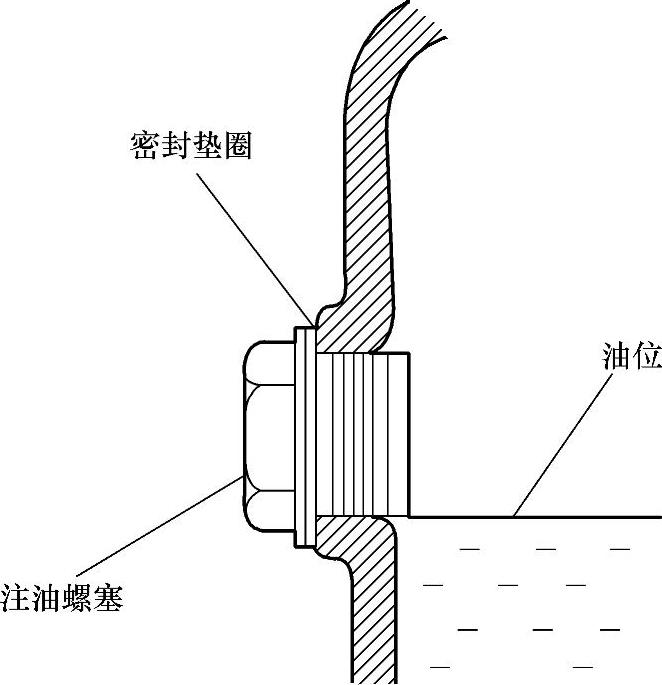

图5-18 检查变速器油油位

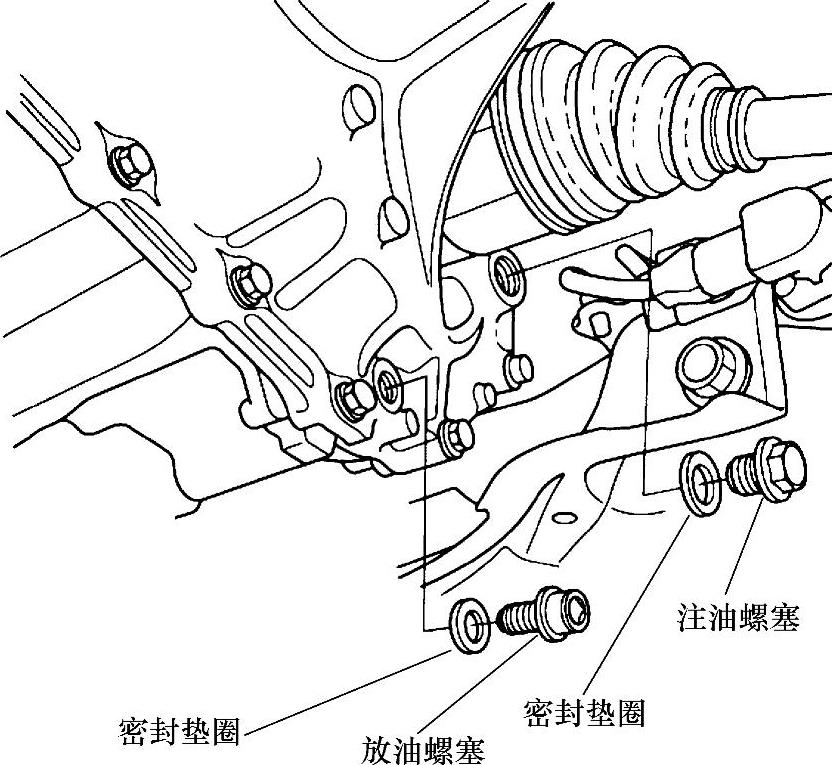

图5-19 放油螺塞和注油螺塞
②拆下风窗玻璃刮水器臂。
③拆下前罩板和发动机舱盖铰链盖。
④拆下刮水器电动机。
⑤拆下前罩下板。
⑥执行蓄电池拆卸程序。
⑦拆下空气滤清器壳体。
⑧拆下空气滤清器支承。
⑨拆下蓄电池座螺栓，松开两个螺栓，拆下蓄电池线束夹和托架螺栓，然后拆下蓄电池座。
⑩拆下离合器软管托架和轮缸。从卡扣上拆下离合器管路，然后小心地取出轮缸以免弄弯离合器管路，如图5-20所示。
图5-20 取出离合器轮缸
注意：
①不要断开离合器管路接头。
②拆下轮缸后，不要踩下离合器踏板。
（11）断开倒车灯开关插接器，然后拆下线束夹。

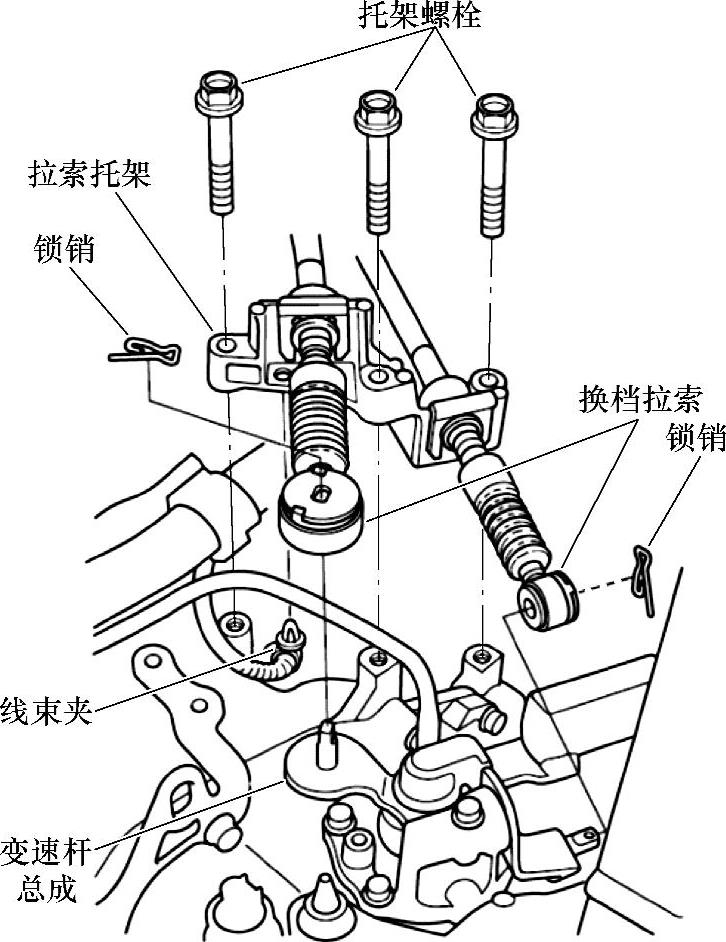

（12）拆下锁销、换档拉索托架螺栓和线束夹，然后从变速杆总成上断开换档拉索。小心地将两根拉索和换档拉索托架一起拆下，以避免弯曲拉索，如图5-21所示。
（13）断开车速传感器（VSS）插接器。

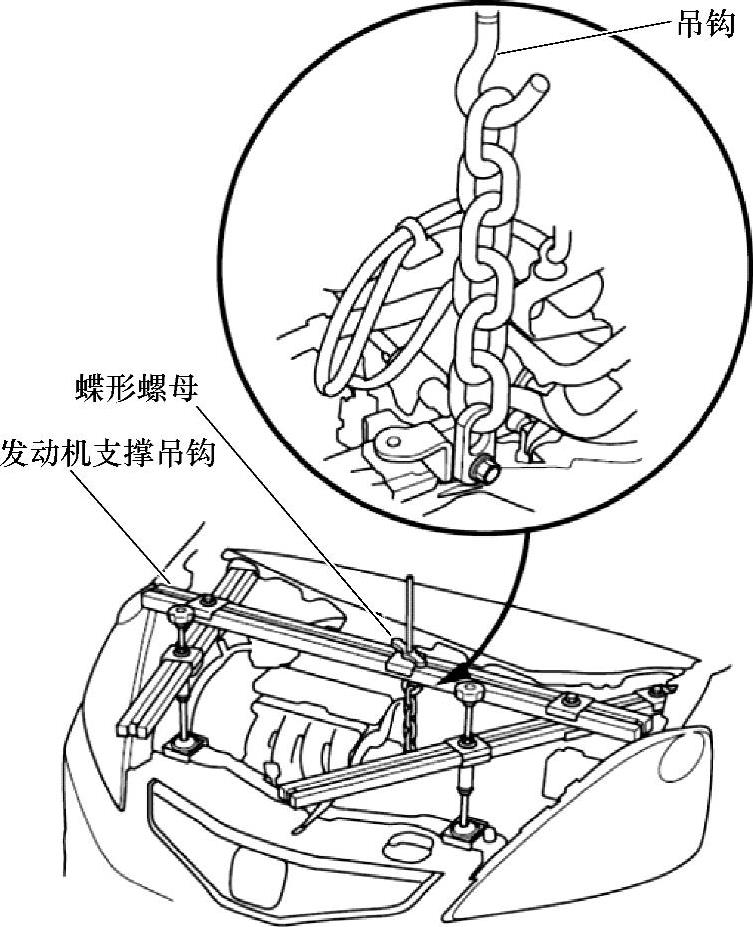

（14）如图5-22所示，用吊钩将发动机支撑吊钩安装在车上。用手拧紧蝶形螺母，并举升和支撑发动机。
图5-21 断开换档拉索
图5-22 用吊钩支撑发动机总成

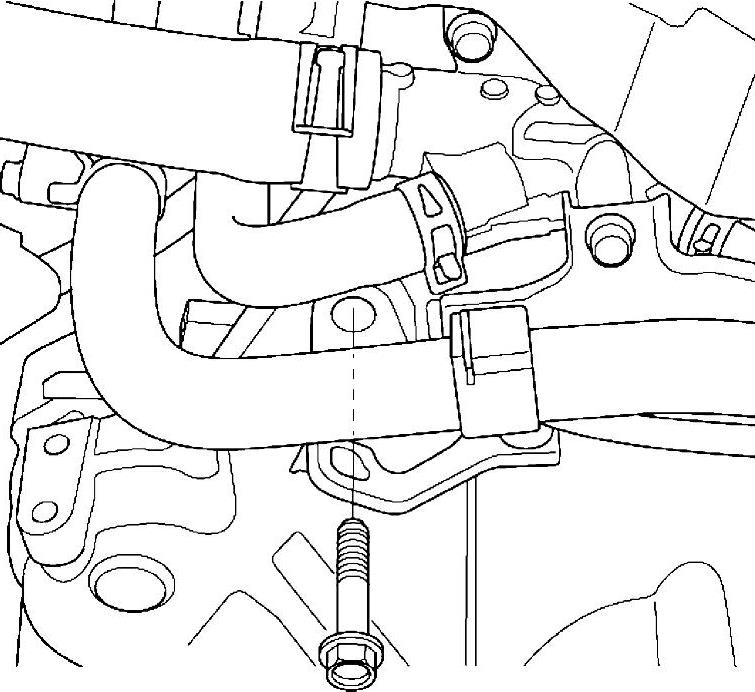

（15）拆下一个变速器的安装螺栓，如图5-23所示。

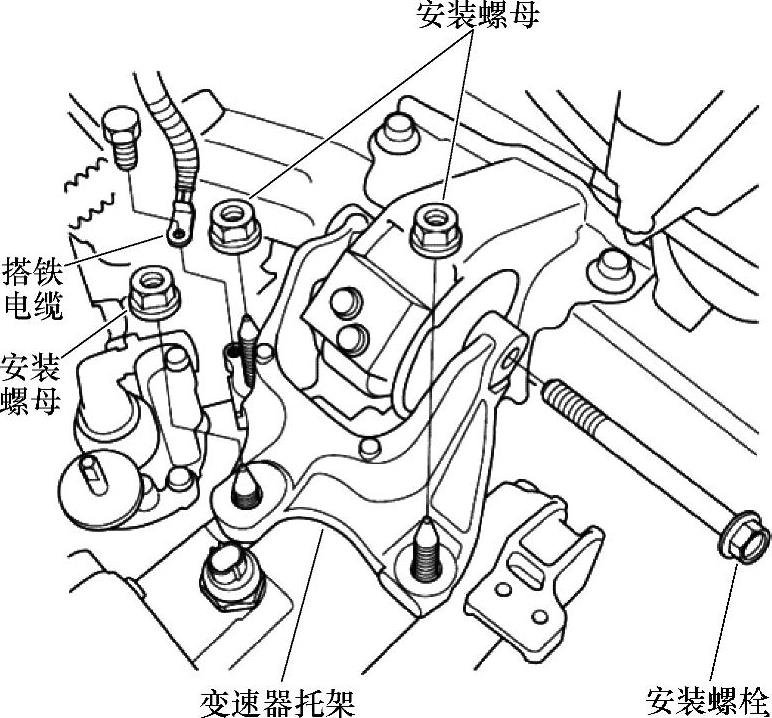

（16）从变速器托架上拆下搭铁电缆、变速器安装螺母和变速器安装螺栓，如图5-24所示。
（17）用举升机举升车辆，并确保其被牢固支撑。
（18）拆下挡泥板。
（19）排空变速器油。使用新密封垫圈重新安装放油螺塞。
（20）拆下左、右半轴。
（21）拆下加热盖。

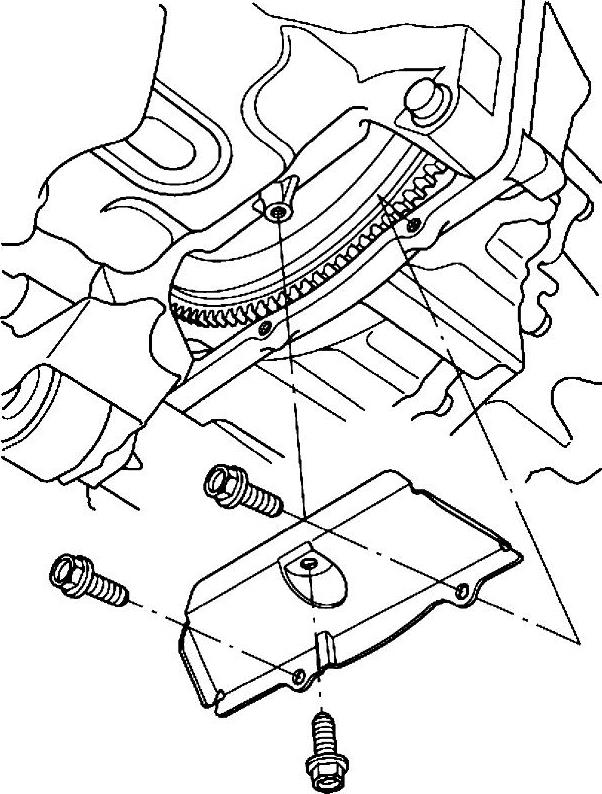

（22）拆下离合器箱盖，如图5-25所示。
图5-23 拆下上安装螺栓

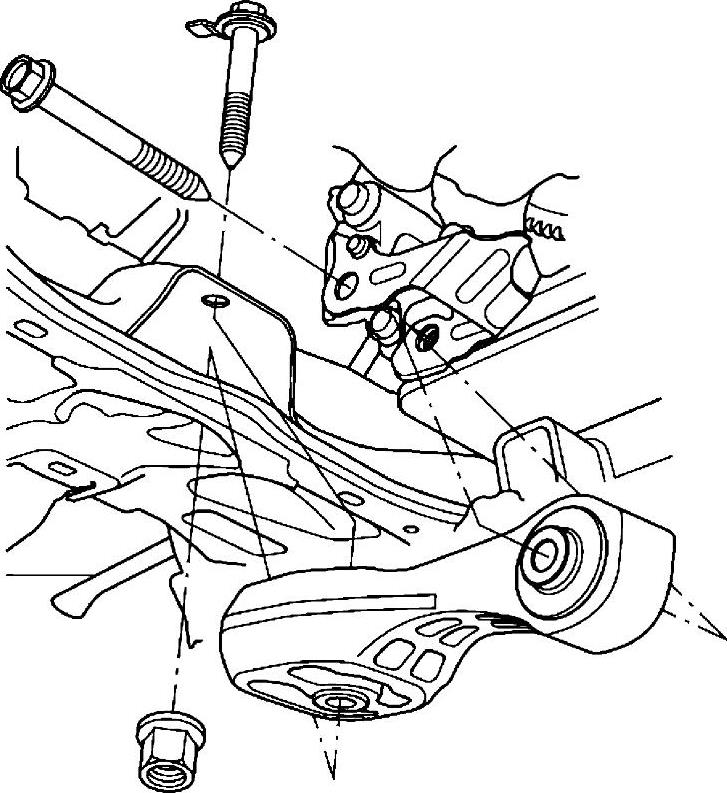

图5-24 脱开变速器托架
（23）用变速器千斤顶牢固支撑变速器。
（24）拆下扭杆，如图5-26所示。
图5-25 拆下离合器箱盖
图5-26 拆下扭杆
（25）拆下扭杆托架。
（26）拆下变速器下安装螺栓，如图5-27所示。
（27）将变速器从发动机上拉下，直到变速器主轴脱离离合器压片。
（28）缓慢降下变速器。再次检查并确认所有软管和电气线束断开且未接触到变速器，然后将其降低到最低位置。拆下两个定位销。
2.变速器总成的安装
①如图5-28所示，确保将两个定位销安装在发动机气缸体指定的孔中。
图5-27 拆下变速器下安装螺栓

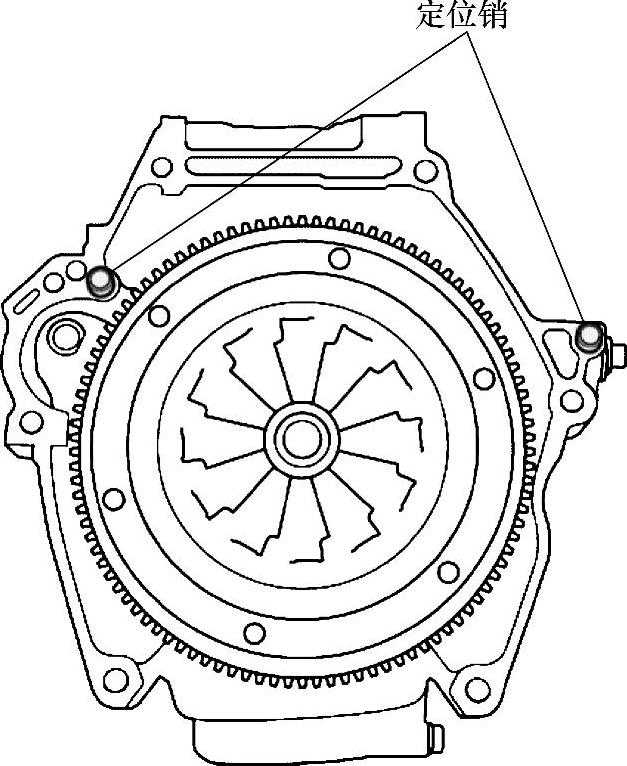

图5-28 安装定位销
②检查分离轴承，并重新安装涂有适量润滑脂的分离轴承和分离拨叉。
③将变速器放置在变速器千斤顶上，并将其提升到与发动机平齐位置。
④安装变速器下安装螺栓。
⑤安装离合器箱盖。
⑥其他步骤按与拆卸相反的顺序进行，在安装板泥板之前重新加注变速器油至正确油位。
⑦检查车轮定位，如有必要，则进行调整。
⑧对车辆进行行驶测试。
你学会了吗？
1.手动变速器的特点是什么？它由哪些部件组成？它是怎样工作的？
2.怎样检查和更换手动变速器油液？
3.怎样拆卸和安装手动变速器总成？
