汽车底盘的作用与组成

2023-09-17 理论教育版权反馈

【摘要】：驻车制动装置驻车制动装置是驾驶人用手/脚操纵的制动装置，主要用于停车后防止汽车滑溜。在行车制动装置失效或在坡道上起步时，可临时用驻车制动装置制动。紧急制动、安全制动和辅助制动装置重型或矿山用重型汽车，为了提高行车的安全性并减轻行车制动器的磨损和性能的衰退，还应增装紧急制动、安全制动和辅助制动装置。每套制动装置都由产生制动作用的制动器和操纵制动器的传动机构组成。

学习目标

1.了解汽车底盘的基本组成和作用。

2.了解传动系统、行驶系统、转向系统和制动系统等的作用和组成。

基础知识

汽车底盘由传动系统、行驶系统、转向系统和制动系统四部分组成。底盘作用是支撑、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车运动，保证汽车能正常行驶。汽车底盘的基本组成如图5-1所示。

图5-1 汽车底盘的基本组成

1.传动系统

汽车传动系统的功用是将发动机发出的动力传给驱动车轮，使路面对驱动车轮产生驱动力，推动汽车行驶。传动系统具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况下的正常行驶，并具有良好的动力性和经济性。

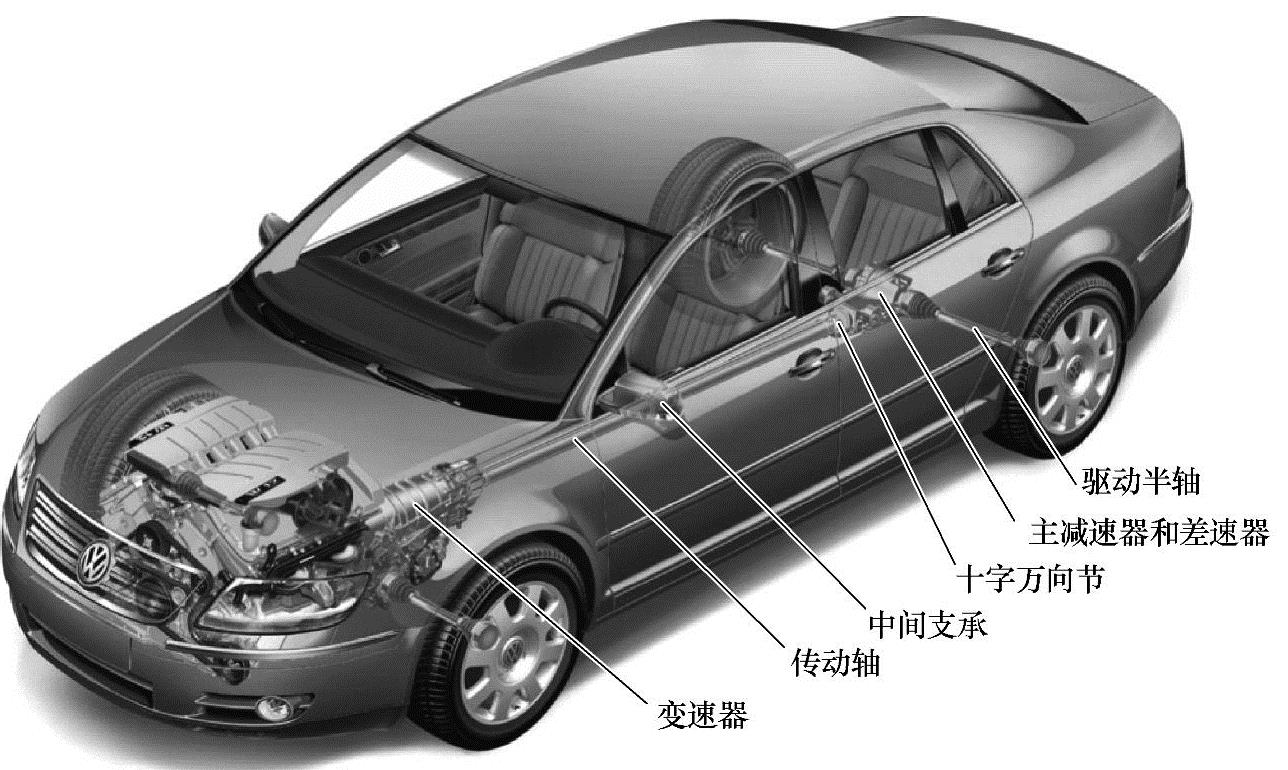

传动系统由离合器、变速器、传动轴、万向节、主减速器、差速器和驱动半轴等组成。系统的组成和布置如图5-2所示。

图5-2 传动系统的组成和布置

2.行驶系统

汽车行驶系统的作用是把来自于传动系的转矩转化为地面对车辆的驱动力；承受外界对汽车的各种作用力和力矩；减少振动，缓和冲击，保证汽车正常、平顺地行驶。

行驶系统一般由车架、车桥、车轮和悬架等组成。车架的功用主要是支撑连接汽车的各零部件，承受来自车内外的各种载荷。现代许多轿车和大客车上没有车架，车架的功能由轿车车身或大客车车身骨架承担，故称其为承载式车身。

3.转向系统

汽车在行驶过程中，需要经常改变行驶方向。改变行驶方向的方法是通过转向轮（一般是前轮）相对于汽车纵轴线偏转一定角度实现的。因此，汽车转向系统的作用是保证汽车能按驾驶人的意愿进行直线或转向行驶。

汽车的转向系统按转向能源的不同分为机械转向系统和助力转向系统两大类。

4.制动系统

汽车制动系统的作用是根据需要使汽车减速或在最短的距离内停车，以保证行车的安全。制动系统使驾驶人敢于发挥出汽车的高速行驶能力，从而提高汽车的生产率，又能使汽车可靠地停放在坡道上。

（1）行车制动装置行车制动装置是驾驶人用脚操纵的制动装置，在行车中经常使用。制动器安装在汽车的全部车轮上。

（2）驻车制动装置驻车制动装置是驾驶人用手/脚操纵的制动装置，主要用于停车后防止汽车滑溜。在行车制动装置失效或在坡道上起步时，可临时用驻车制动装置制动。

普通的汽车（轿车）中，制动系统只配备了行车制动装置和驻车制动装置。

（3）紧急制动、安全制动和辅助制动装置重型或矿山用重型汽车，为了提高行车的安全性并减轻行车制动器的磨损和性能的衰退，还应增装紧急制动、安全制动和辅助制动装置。紧急制动是用独立的管路控制车轮制动器作为备用系统。安全制动是当制动气压不足时起制动作用，使车辆无法行驶。辅助制动是为了下长坡时减轻行车制动器的磨损而设，利用发动机排气制动的辅助制动装置应用最广。

较完善的制动系统还具有制动力调节装置、警告装置、压力保护装置和防抱死装置等附加机构。每套制动装置都由产生制动作用的制动器和操纵制动器的传动机构组成。

你学会了吗？

1.汽车底盘由____、____、____和____四部分组成。

2.汽车底盘的作用是什么？

3.简述汽车底盘各系统的作用和基本组成？
