学习目标

1.了解排气系统的功能与结构。

2.掌握排气系统的拆装方法。

3.了解三元催化器的清洗方法。

基础知识

排气系统指收集并排放废气的系统，汽车的排气系统是排放和降噪的重要总成。东风风神S30的排气系统如图4-42所示，它主要由排气歧管、排气管、三元催化器、消声器、尾管等组成。排气歧管的作用是汇集各气缸的废气，通过排气消声器排出。排气消声器的作用是降低从排气管排出废气的温度和压力，以消除火星和噪声。发动机尾气经过前后三元催化器，通过高温的催化反应，大大降低了其中的有害气体（HC、CO、NO_x）含量。

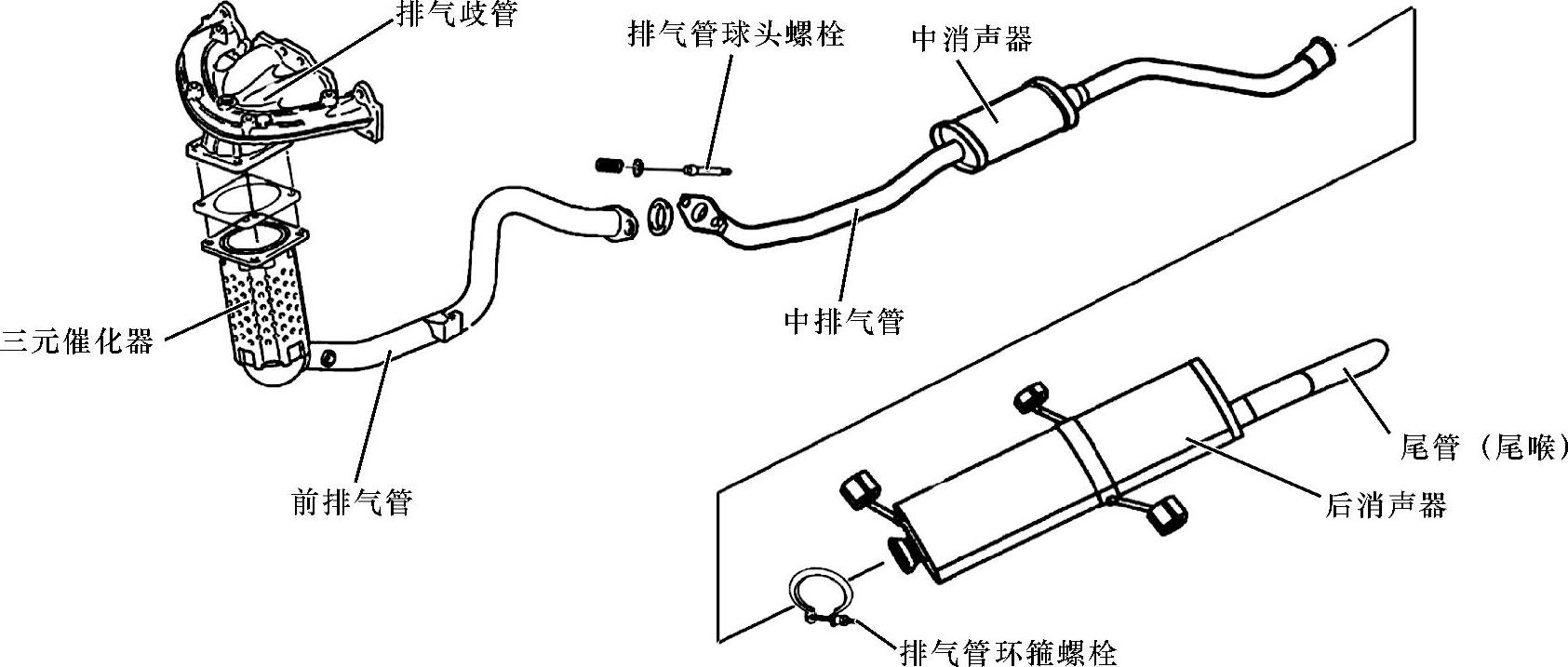

图4-42 东风风神S30排气系统

实际操作

一、排气管的拆装方法

东风风神S30排气管的拆装方法如下：

①拆卸前排气管组件的2个螺栓，如图4-43所示。

②拆卸排气管后部卡箍螺栓，如图4-44所示。

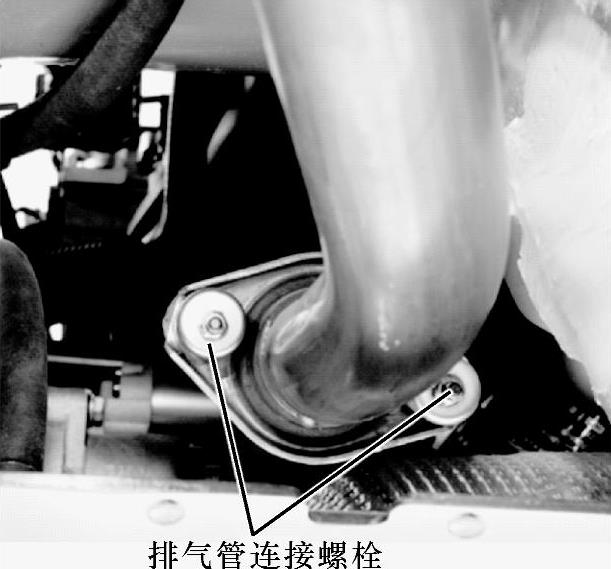

图4-43 拆卸排气管连接螺栓

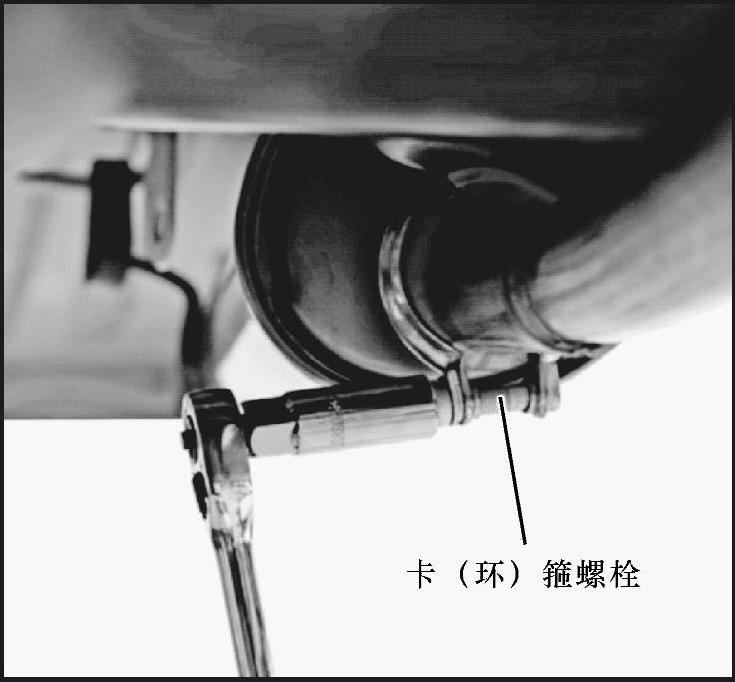

图4-44 拆卸卡箍螺栓

③借助排气管卡箍拆卸钳，拆卸排气管卡箍，如图4-45所示。

注意：在拆卸排气管卡箍的过程中，中间排气管可能会突然掉下来，需要戴手套把它扶稳。

图4-45 拆卸排气管卡箍

④安装。按照与拆卸相反的顺序进行安装。

注意：安装前检查排气管和各接头卡箍有无损坏，如果有损坏应该予以更换，否则会造成排气管漏气，产生噪声。

二、消声器的拆装方法

东风风神S30后消声器的拆装方法如下：

①拆下排气管后部卡箍螺栓，如图4-46所示。

②借助排气管卡箍拆卸钳，拆卸排气管卡箍，如图4-47所示。

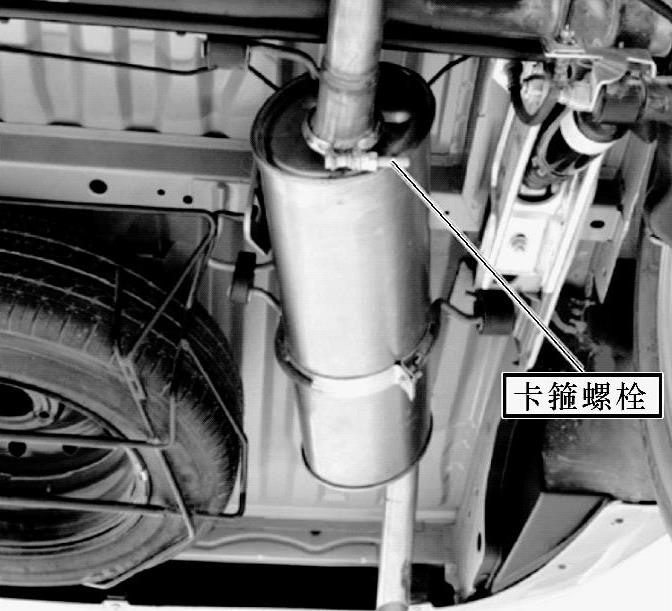

图4-46 拆下卡箍螺栓

图4-47 拆卸排气管卡箍

③用力脱开消声器的3个弹性支承块，取下消声器，如图4-48所示。

④按照与拆卸相反的顺序进行安装。

注意：检查消声器有无损坏，如果有损坏则应更换，否则在排气过程中会产生极大的噪声。

图4-48 脱开弹性支承块

三、三元催化器的清洗方法

三元催化器是安装在汽车排气系统中最重要的废气净化装置，对车辆排放是否符合标准（特别是年检时）起着重要的作用。由于使用的汽油中硫、磷、烯烃含量高，三元催化器的使用寿命平均只有3万～5万km。经常清洗三元催化器可延长其使用寿命，避免失效后需要更换新的三元催化器。其次，清洗喷油器、节气门体只能解决车辆耗油和动力部分问题，而清洗三元催化器可以全面解决问题，显著提升汽车动力，节省燃油。

三元催化器的清洗方法如下：

①关闭发动机，将点火开关转到OFF位置。

②断开燃油泵熔断器或继电器，或从油箱处拆下油泵电路插接器。

③拆下车辆喷油器的供回油管路，根据车型在供回油管路上安装相应的快速接头，并与清洗机接好。

④将三元清洗剂（1004燃油修复剂）按1瓶兑1000mL水的比例，加入清洗机油箱内。

⑤接通电源，红色导线接蓄电池的正极，黑色导线接蓄电池的负极。

⑥调压：将调压阀定在低压位，将计时器定在最高值，打开清洗机电源开关，根据所施工的车的电动汽油泵来调整清洗机的工作压力。

⑦检查：检查所有的接头是否都已接好，确保无漏油现象的发生。

⑧清洗：起动发动机，清洗工作开始，清洗剂用完后，发动机会自动熄火（当发动机发生警告时表示将停止清洗，可根据情况停止或选择继续，如继续则将计时器定到高值）。在清洗过程中如发生异常，应立即关闭清洗机电源开关，修正后再继续工作。

⑨清洗完毕后，断开清洗设备电源开关，拆开清洗设备和车辆的各管路连接处，恢复车辆的原有燃油管路和电路系统。

⑩起动发动机，检查有无泄漏，一切正常后，清洗工作结束。

俗称的“给汽车打吊瓶”就是用上述的类似方法清洗汽车的燃料供给系统和三元催化器，以改善行驶里程较长车辆的尾气排放，提升车辆的动力和燃油经济性。
