汽车维修基础：曲柄连杆机构作用与组成

2023-09-17 理论教育版权反馈

【摘要】：学习目标1.了解曲柄连杆机构的作用与组成部件。基础知识曲柄连杆机构是往复式内燃机中的动力传递系统。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动部分。如图4-30所示，曲柄连杆机构由活塞、活塞环、活塞销、连杆、曲轴、飞轮、扭转减振器等组成。图4-30 曲柄连杆机构结构图实际操作一、连杆轴瓦的选配方法连杆轴瓦是根据连杆轴颈直径级别和连杆大端直径级别来选择的，连杆轴瓦常用数字和颜色来表示尺寸级别。

学习目标

1.了解曲柄连杆机构的作用与组成部件。

2.掌握连杆轴瓦的选配方法。

3.掌握活塞的选配和安装方法。

4.掌握曲轴主轴承轴瓦的选配方法。

基础知识

曲柄连杆机构是往复式内燃机中的动力传递系统。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动部分。在做功行程中，它将燃料燃烧产生的热能通过活塞往复运动和曲轴的旋转运动转变为机械能，对外输出动力；在其他行程中，则依靠曲柄和飞轮的转动惯性，通过连杆带动活塞上下运动，为下一次做功创造条件。

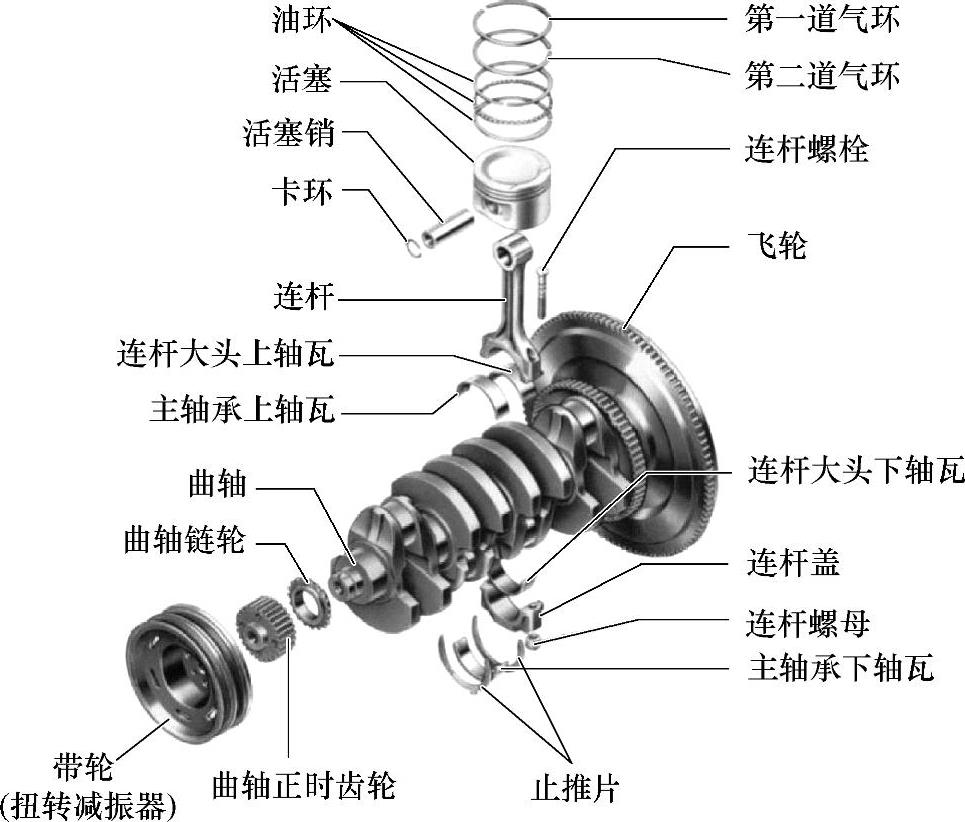

如图4-30所示，曲柄连杆机构由活塞、活塞环、活塞销、连杆、曲轴、飞轮、扭转减振器等组成。

图4-30 曲柄连杆机构结构图

实际操作

一、连杆轴瓦的选配方法

连杆轴瓦是根据连杆轴颈直径级别和连杆大端直径级别来选择的，连杆轴瓦常用数字和颜色来表示尺寸级别。表4-6为东安4G1系列发动机的连杆轴瓦选用表。

表4-6 4G1系列发动机连杆轴瓦选用表

（1）使用新的连杆和曲轴时

①在表中选择连杆边上的一行标有级别印记的连杆大端直径（图4-31a）。

②在表中选择曲轴前的一列里标有级别印记的连杆轴颈直径（图4-31b）。

注意：4个按顺序排列的数字或字母中的第一个为1缸连杆轴颈级别。

③在连杆轴瓦选用表中选择行和列相交处的符号（连杆轴瓦级别）。

④用连杆轴瓦级别表里的符号来选择连杆轴瓦。

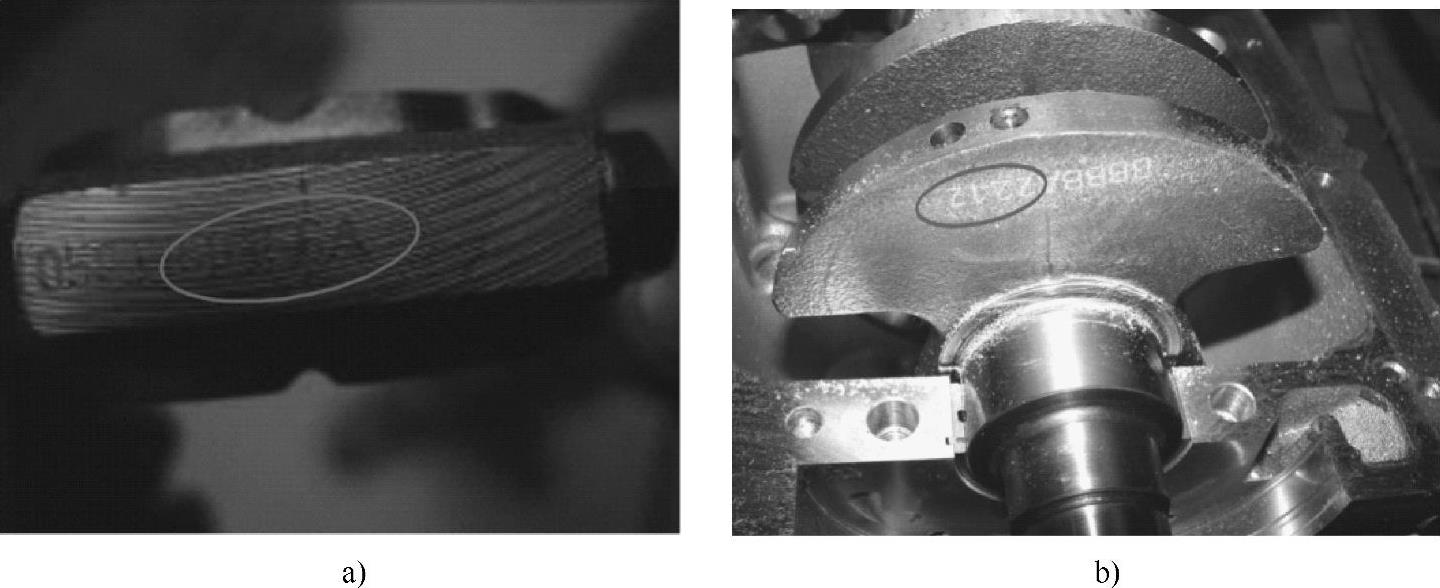

图4-31 查看连杆大端和连杆轴颈级别

（2）重复使用曲轴和连杆时

①分别测量连杆大端直径和连杆轴颈直径。

②在连杆轴瓦选用表里面找到测量得到的尺寸。

③在连杆轴瓦选用表里面选择行和列交叉点的符号（连杆轴瓦级别）。

④用连杆轴瓦级别表里的符号来选择连杆轴瓦。

二、活塞的选配方法

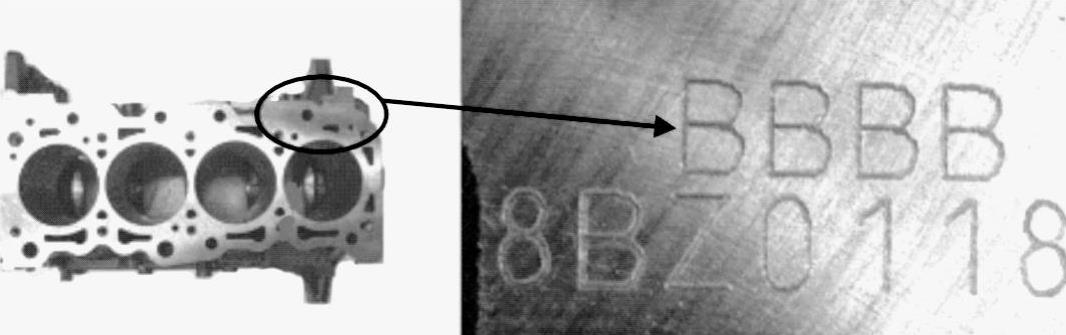

活塞是根据气缸的缸径级别来确定的，气缸的缸径级别用数字或字母表示，一般位于缸体的后侧，如图4-32所示。缸径级别按气缸顺序排列，第一个数字或字母为1缸的缸径级别。

图4-32 气缸的缸径级别

（1）使用新缸体时

检查缸体后侧的缸径级别（1、2、3或A、B、C），并选择相同级别的活塞。

注意：活塞和活塞销可以视为总成来维修。

（2）重复使用缸体时

①用量缸表测量缸径。

②通过测量结果与“活塞选择表”的缸体内径的值对比来确定缸径级别。

③选择相同级别的活塞。

三、活塞的安装方法

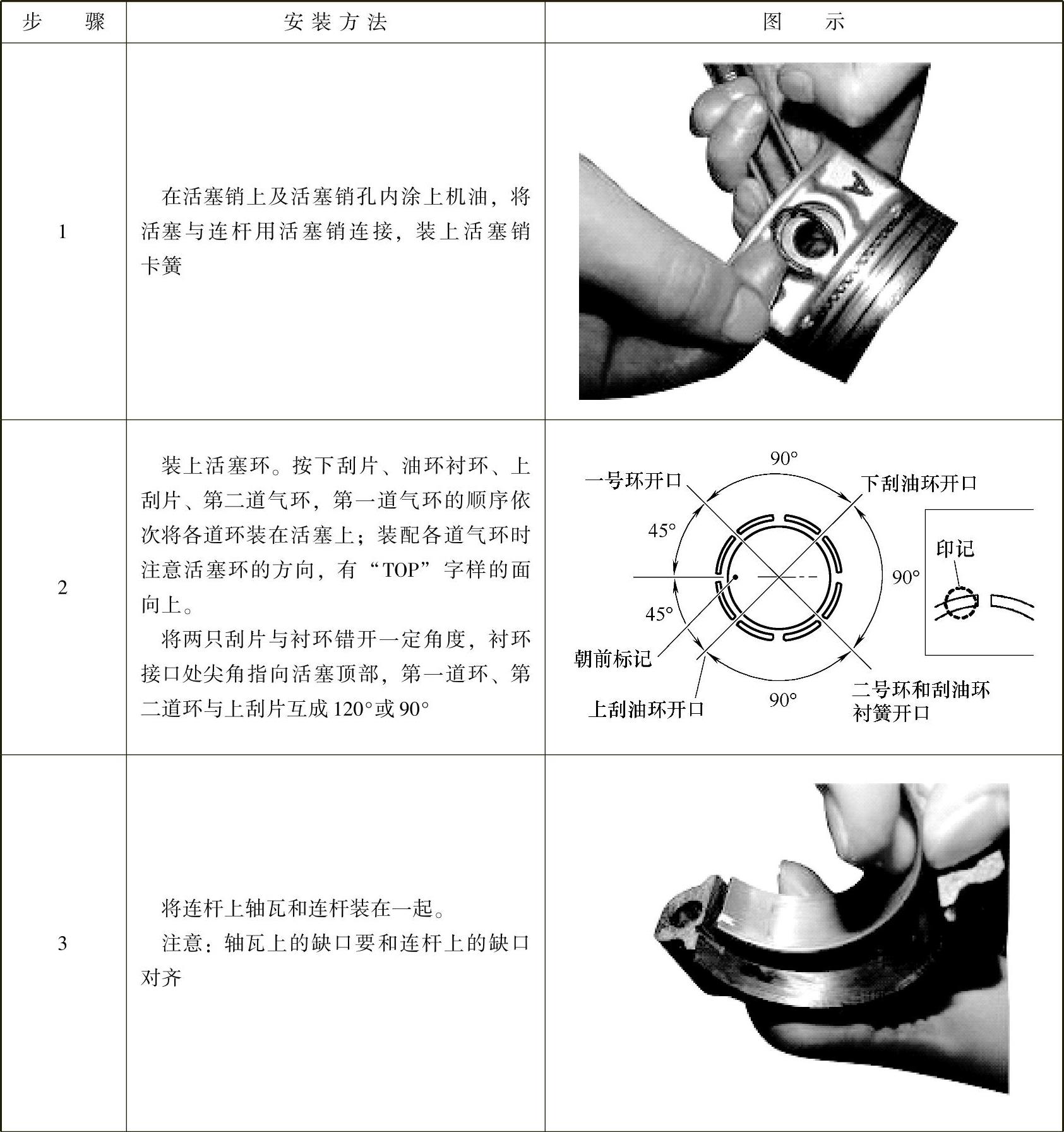

奇瑞A5轿车2.0L发动机活塞的安装方法如表4-7所示。

表4-7 奇瑞A5轿车2.0L发动机活塞的安装方法

（续）

（续）

四、曲轴主轴承轴瓦的选配方法

曲轴主轴承是根据曲轴主轴颈直径级别和主轴承壳体级别来选择的，主轴承常用数字和颜色来表示尺寸级别。

（1）使用新的缸体和曲轴时

①查看缸体上的主轴承孔级别，在主轴承选择表中找到对应行。

从图4-33a中可以看出，缸体上标记有5个A，从左向右分别对应于由曲轴前端开始的1～5号曲轴主轴承孔的尺寸级别。

②在主轴承选用表中选择曲轴前的一列里标有级别印记的主销颈直径。

图4-33b所示为曲轴前端第一块平衡块上的标记（用字母A和B及阿拉伯数字1和2组成），第一个字母对应曲轴第一主销颈级别，第五个字母对应曲轴第五主销颈级别。

③在主轴承选用表中选择行和列交叉点的符号（主轴承级别）。

④用主轴承等级表里的符号来选择主轴承。

图4-33 查看主轴承孔级别和主轴颈级别

（2）重新使用缸体和曲轴时

①分别测量缸体主轴承壳体内径和曲轴主轴颈直径。

②在主轴承选用表里面找到测量得到的尺寸。

③在主轴承选用表里面选择行和列交叉点的符号（主轴承级别）。

④用主轴承等级表里的符号来选择主轴承。

你学会了吗？

1.曲柄连杆机构的作用是什么，由哪些部分组成？

2.怎样选配连杆轴瓦和活塞？

3.简述活塞的安装方法和步骤。

4.曲轴主轴承轴瓦的选配方法是怎样的？
