学习目标

1.了解发动机进气系统的作用和组成。

2.掌握节气门体的检修方法。

3.掌握节气门体的清洗方法。

基础知识

发动机工作需要吸入充足的新鲜空气，以和燃油按一定比例混合进行燃烧。进气系统的作用是向发动机提供充足的其所需要的清洁空气。

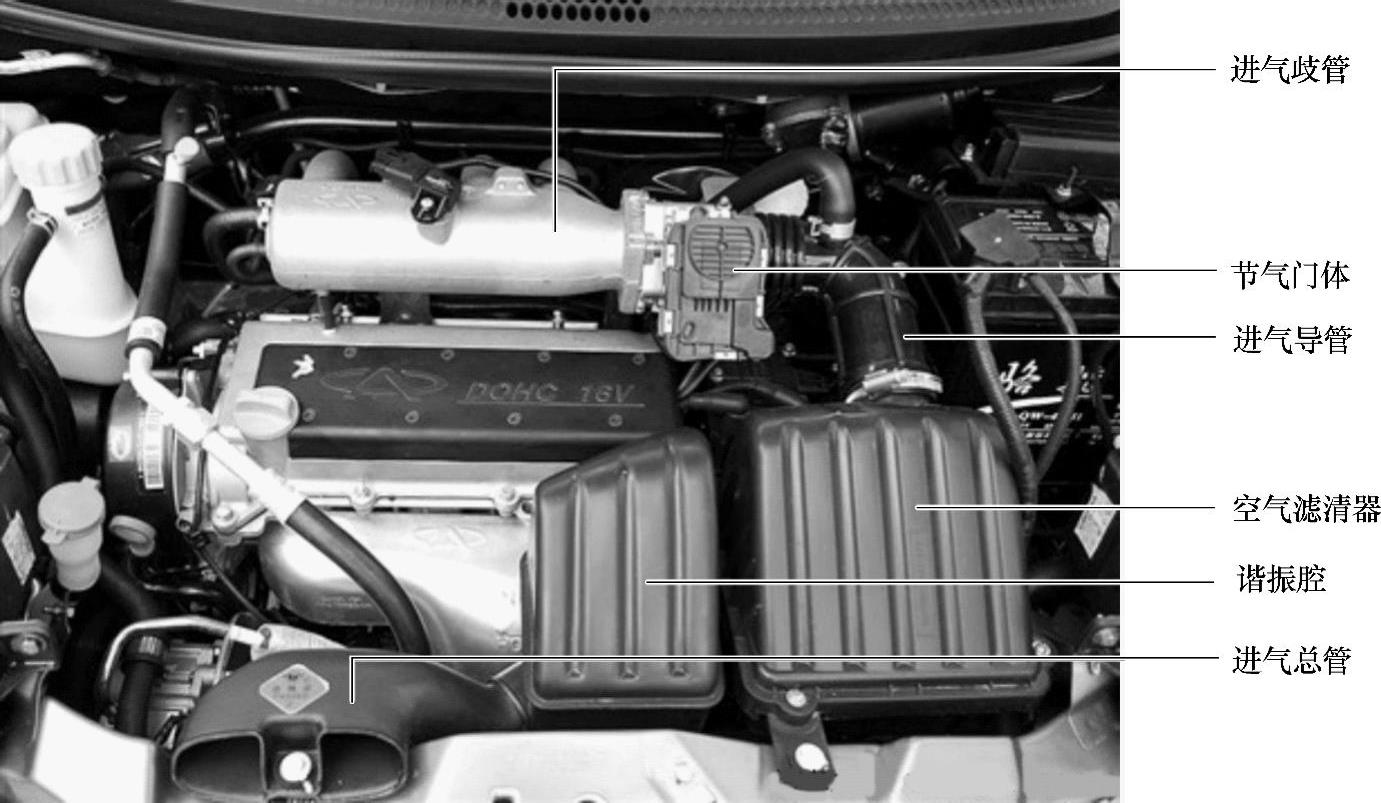

如图4-24所示，进气系统布置在发动机舱中，由进气总管、谐振腔、空气滤清器、节气门体、进气歧管等组成。

图4-24 发动机进气系统

实际操作

一、机械式节气门体的检修

1.机械节气门体常规检查

①检查节气门拉索与节气门旋架的配合是否正常；检查拉索与节气门旋架槽的对中性。

②检查节气门位置传感器和急速步进电动机线束接插件安装是否牢固，若不牢固则需重新插接线束。

③检查节气门扭簧是否卡死或脱出限位，检查节气门体阀片怠速回位是否正常，怠速螺钉与限位片是否完全接触。

④检查节气门体怠速螺钉是否被调整；检查节气门怠速流量是否过高或过低，可调整怠速螺钉。

2.机械节气门体内部结构检查

①拆除空滤器出气管和节气门拉索后，检查节气门积炭情况，用手轻旋节气门旋架，检查节气门开启过程中是否存在卡滞，根据具体情况判断是否需要清洗节气门。

②检查节气门的转动灵活性。如图4-25所示，用手缓慢旋转节气门旋架，检查节气门旋转力矩是否均匀平稳，节气门是否能够平稳回到怠速位置，判断节气门是否存在卡滞或不回位现象。

③起动发动机，在空档时用手旋转节气门，检查节气门是否能平稳回到怠速位置，同时检查转速表变化及怠速位置信号是否平稳正常。

旋转节气门旋架，将旋架旋转到全开位置，再慢慢地释放旋架，节气门应能平稳回到初始位置。

3.节气门位置传感器检测

①停机状态下用万用表连接节气门位置传感器，用手匀速旋转节气门旋架，检查万用表电阻或电压读数是否均匀变化，从而判断节气门位置传感器是否失效。

图4-25 检查节气门体的转动灵活性

②用故障诊断仪检查发动机怠速工况各种参数，分析步进电动机是否失效。

二、节气门体的清洗

电喷发动机运行时，可燃气体在气缸内燃烧后产生的废气，会有一小部分通过进气门、进气管道在节气门处生成积炭。发动机熄火后，进气管中的机油蒸气会冷凝成液体，积存在节气门体中。另外，空气在经过空气滤清器，尤其是使用时间较长的空气滤清器后，未被过滤干净的杂质会残留在节气门体中。这些杂质积存时间久了，就会在节气门体处形成积垢，造成节气门脏污，开关阻力增大，发动机怠速不稳等故障。因此，拆装、清洗节气门体是现代汽车维修中的一个基本操作项目。

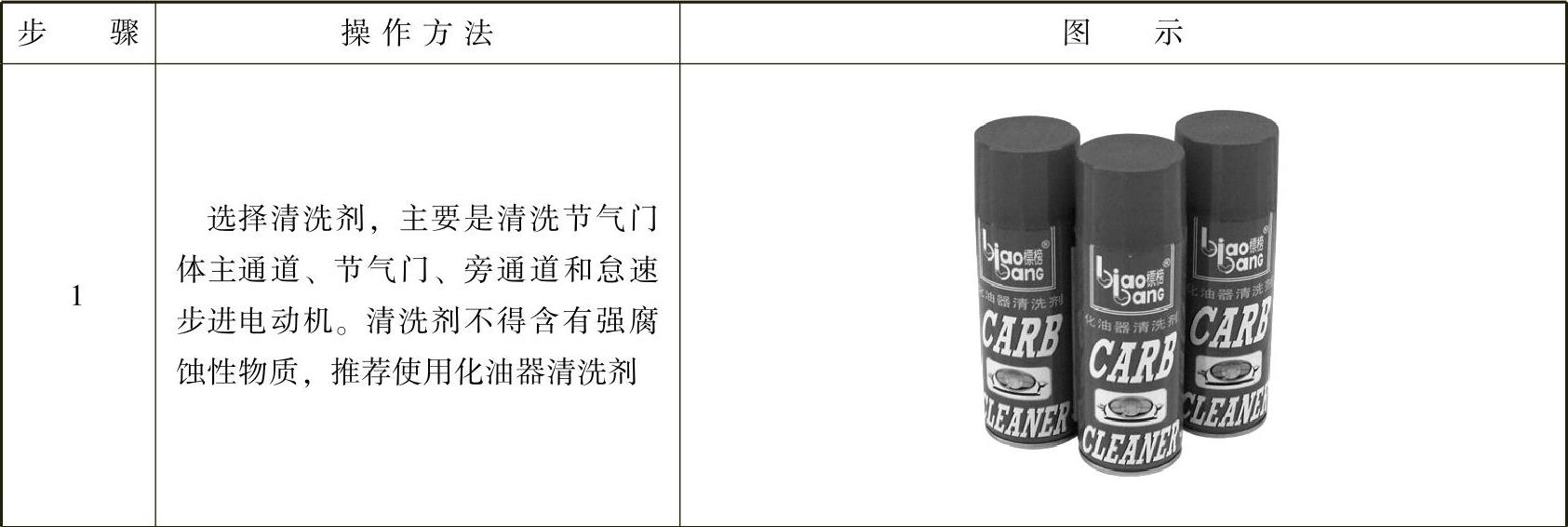

长安之星发动机节气门体的清洗工艺见表4-5。

表4-5 节气门体的清洗工艺
