宝来轿车发动机数据流-汽车数据流速查手册

2023-09-17 理论教育 版权反馈
【摘要】：宝来轿车发动机数据流，如表8-1～表8-26所示。测试条件如下：冷却液温度不低于80℃。测试时，冷却风扇不允许转动。关闭空调及其他用电设备。发动机怠速运转。

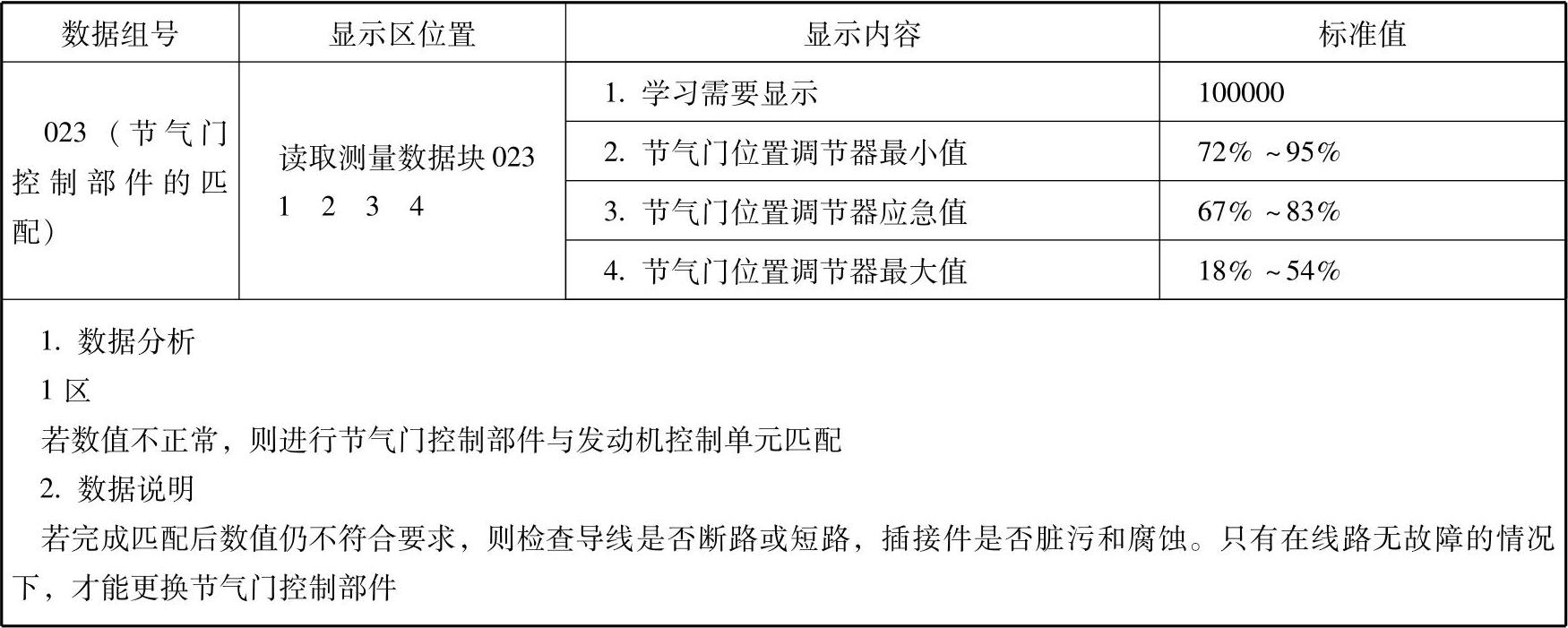

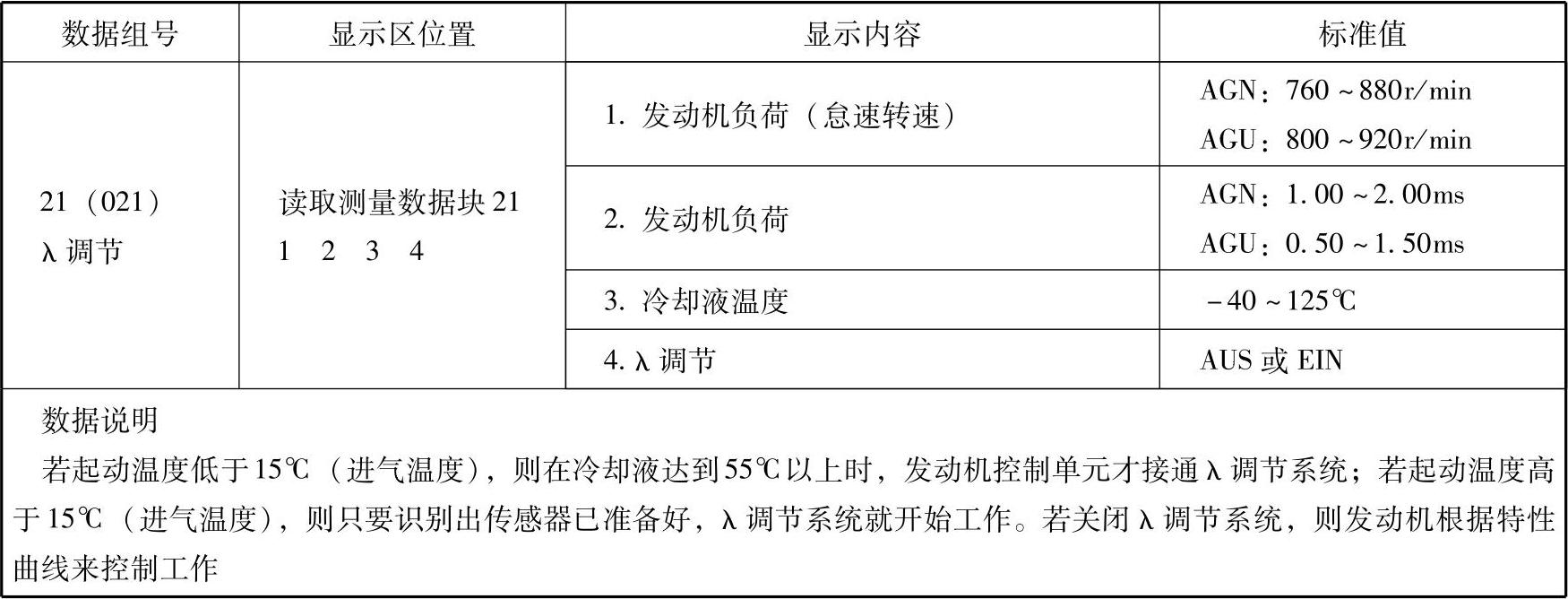

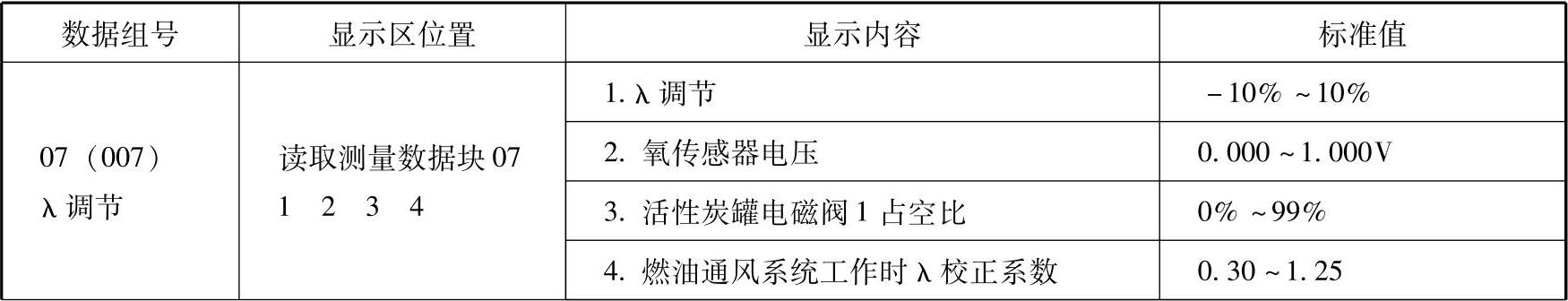

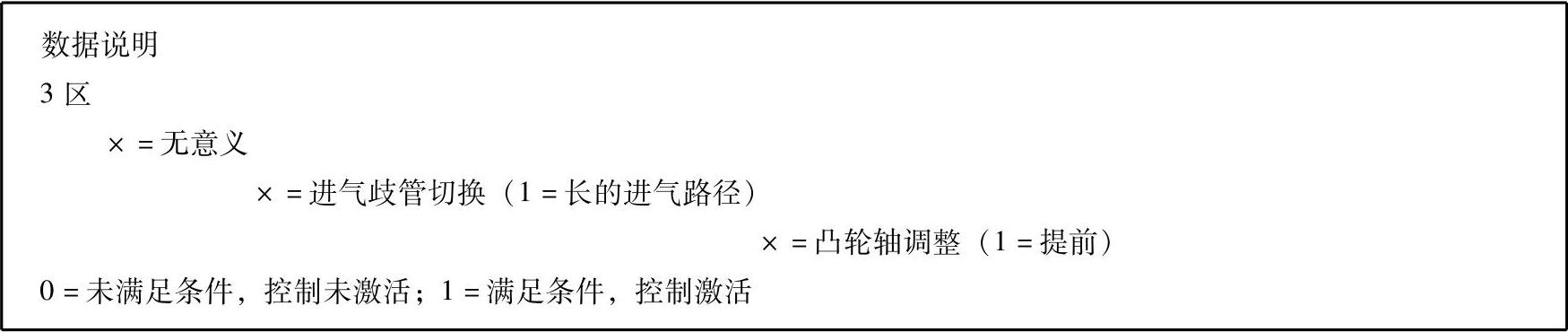

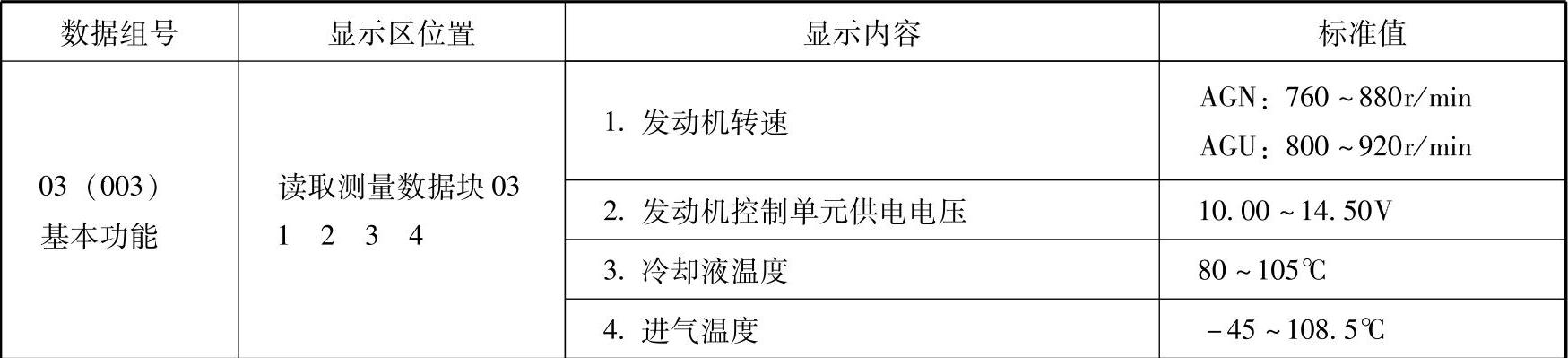

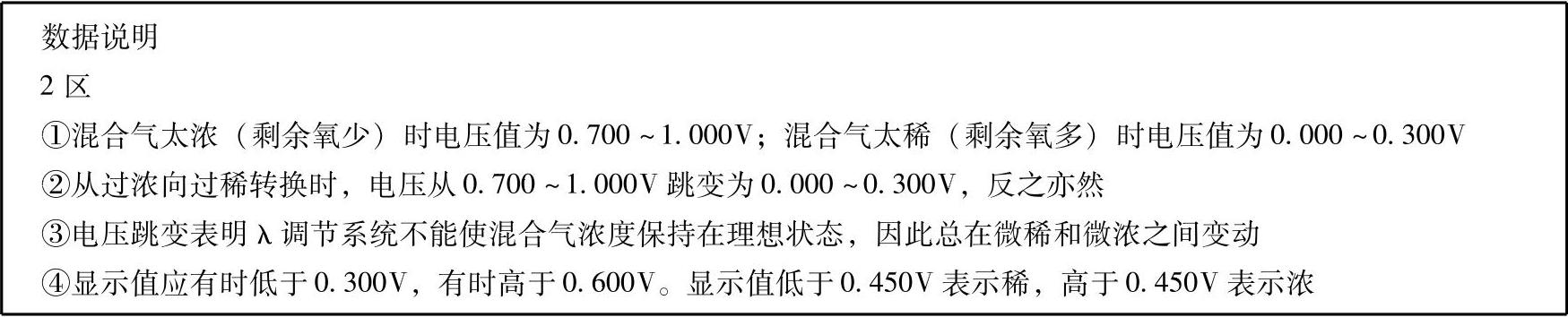

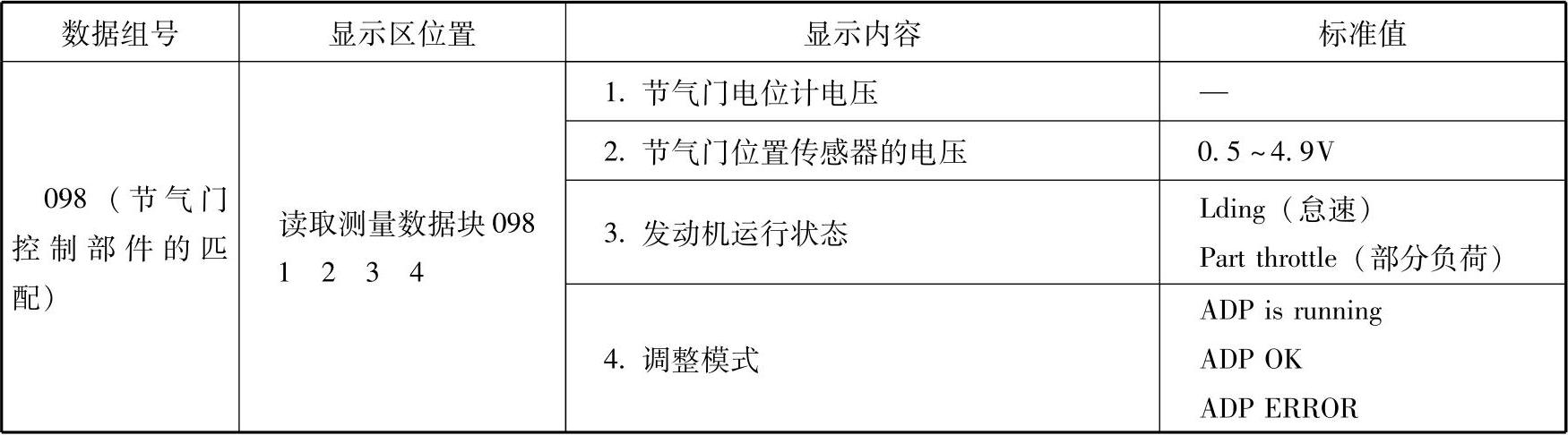

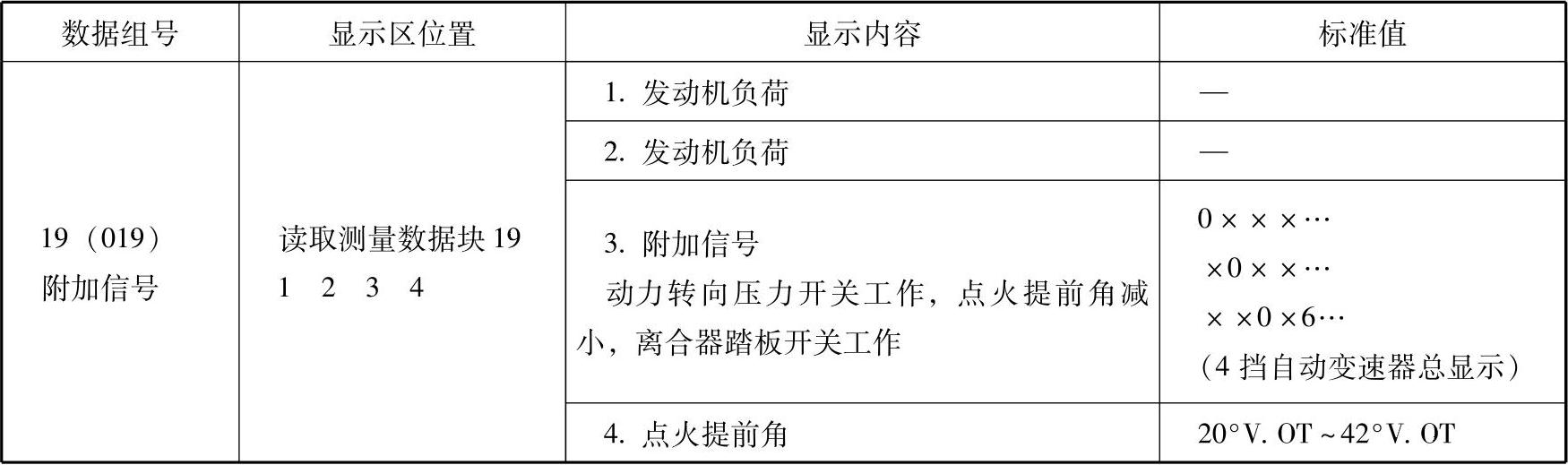

宝来轿车发动机数据流，如表8-1～表8-26所示。

测试条件如下：

（1）冷却液温度不低于80℃。

（2）测试时，冷却风扇不允许转动。

（3）关闭空调及其他用电设备。

（4）无故障码存在。

（5）发动机怠速运转。

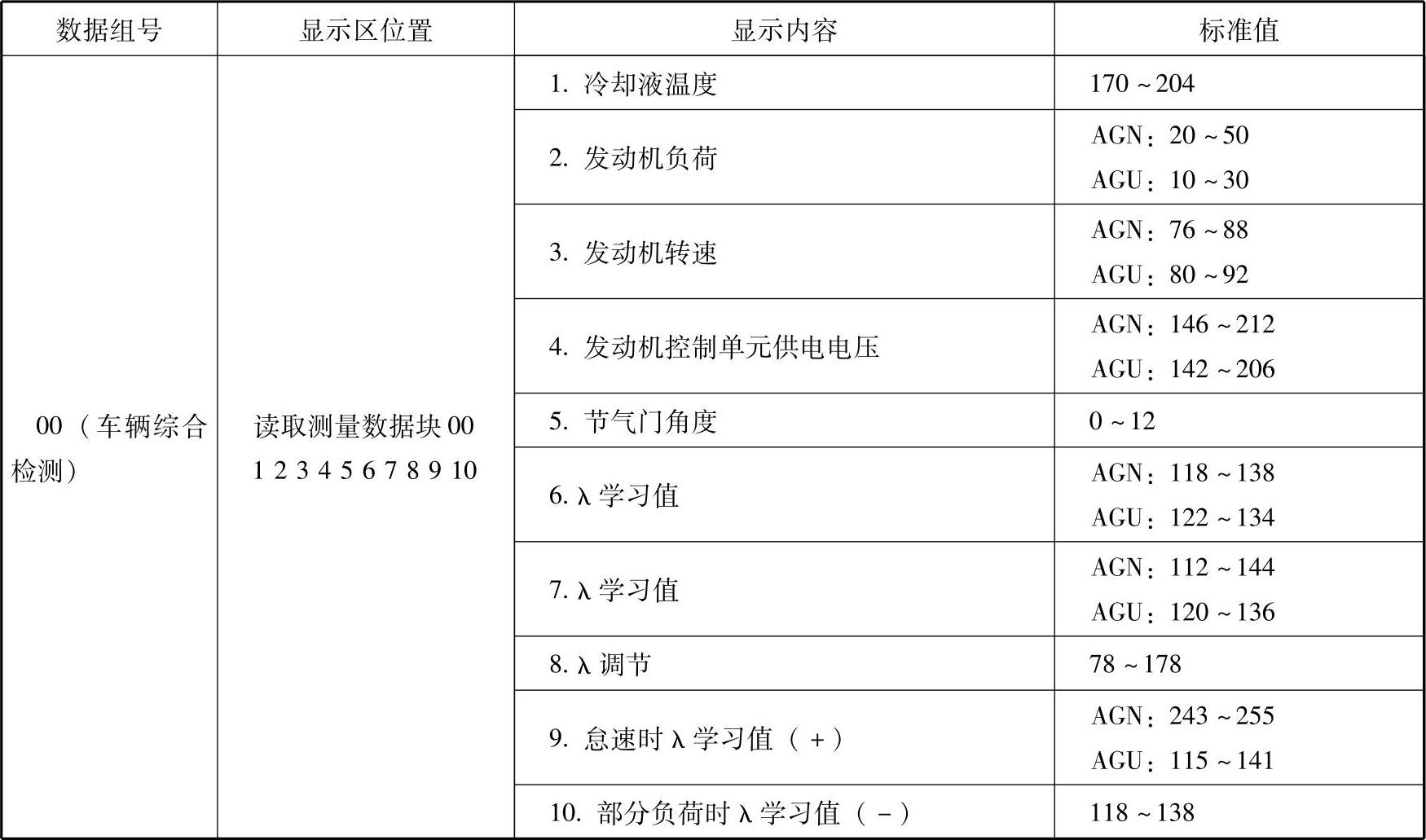

表8-1 宝来轿车发动机数据流（1）


表8-2 宝来轿车发动机数据流（2）


（续）


表8-3 宝来轿车发动机数据流（3）


表8-4 宝来轿车发动机数据流（4）


（续）


表8-5 宝来轿车发动机数据流（5）


表8-6 宝来轿车发动机数据流（6）


（续）


表8-7 宝来轿车发动机数据流（7）


表8-8 宝来轿车发动机数据流（8）


（续）


表8-9 宝来轿车发动机数据流（9）


表8-10 宝来轿车发动机数据流（10）


表8-11 宝来轿车发动机数据流（11）


表8-12 宝来轿车发动机数据流（12）


表8-13 宝来轿车发动机数据流（13）


表8-14 宝来轿车发动机数据流（14）


表8-15 宝来轿车发动机数据流（15）


表8-16 宝来轿车发动机数据流（16）


（续）


表8-17 宝来轿车发动机数据流（17）


表8-18 宝来轿车发动机数据流（18）


表8-19 宝来轿车发动机数据流（19）


表8-20 宝来轿车发动机数据流（20）


表8-21 宝来轿车发动机数据流（21）


表8-22 宝来轿车发动机数据流（22）


表8-23 宝来轿车发动机数据流（23）


（续）


表8-24 宝来轿车发动机数据流（24）


表8-25 宝来轿车发动机数据流（25）


表8-26 宝来轿车发动机数据流（26）
