【摘要】：阀门、附件应采用涂抹法保温。保温层的两侧应留出70～80 mm的间隙，并在保温层端部抹60°～70°的斜坡，以利于更换检修。管道系统的阀门、法兰、三通、弯管和支架、吊架等附件需要保温时可根据情况采用如图13-10～图13-17所示的形式。

按设计要求进行阀门、附件保温。阀门、附件应采用涂抹法保温。保温层的两侧应留出70～80 mm的间隙，并在保温层端部抹60°～70°的斜坡，以利于更换检修。

管道系统的阀门、法兰、三通、弯管和支架、吊架等附件需要保温时可根据情况采用如图13-10～图13-17所示的形式。

pagenumber_ebook=251,pagenumber_book=241

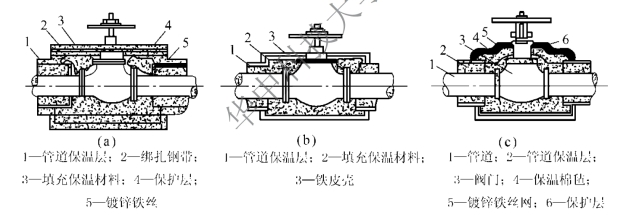

图13-10　阀门保温

（a）预制管壳保温；（b）铁皮壳保温；（c）棉毡绑扎保温

pagenumber_ebook=251,pagenumber_book=241

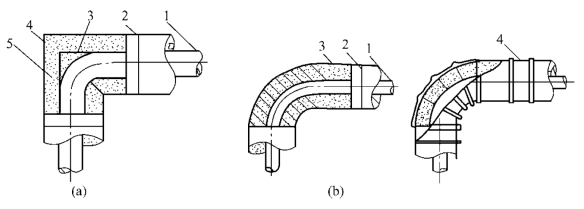

图13-11　弯管保温

（a）管径小于80 mm；（b）管径大于100 mm
1—管道；2—镀锌铁丝；3—预制管壳；4—铁皮壳；5—填充保温材料

pagenumber_ebook=252,pagenumber_book=242

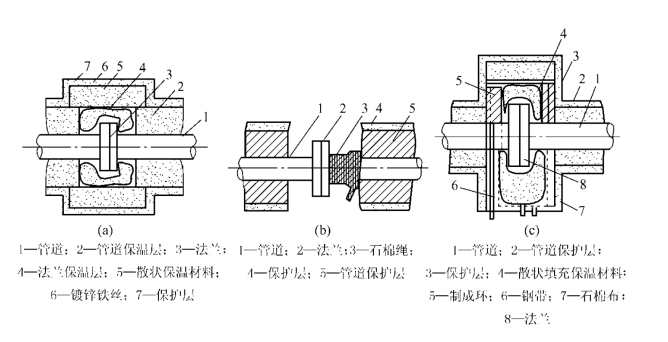

图13-12　法兰保温

（a）预制管壳保温；（b）缠绕式保温；（c）绑扎式保温

pagenumber_ebook=252,pagenumber_book=242

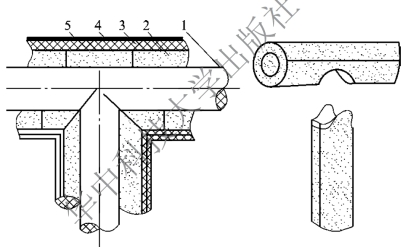

图13-13　三通保温

1—管道；2—保温层；3—镀锌铁丝；4—镀锌铁丝网；5—保护层

pagenumber_ebook=252,pagenumber_book=242

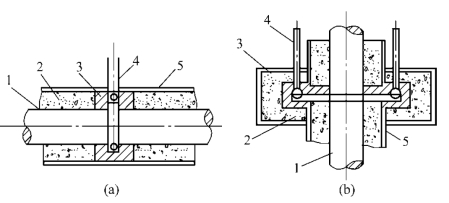

图13-14　吊架保温

（a）水平吊架；（b）垂直吊架
1—管道；2—保温层；3—吊架处填充散状保温材料；4—吊架；5—保护层

pagenumber_ebook=253,pagenumber_book=243

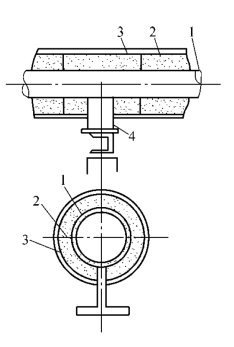

图13-15　活动支、托架保温

1—管道；2—保温层；3—保护层；4—支架

pagenumber_ebook=253,pagenumber_book=243

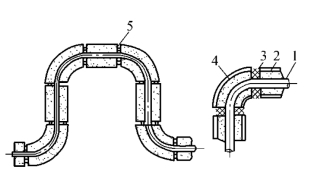

图13-16　方形补偿器保温

1—管道；2—保温层；3—填充保温材料；4—保护壳；5—膨胀缝

pagenumber_ebook=253,pagenumber_book=243

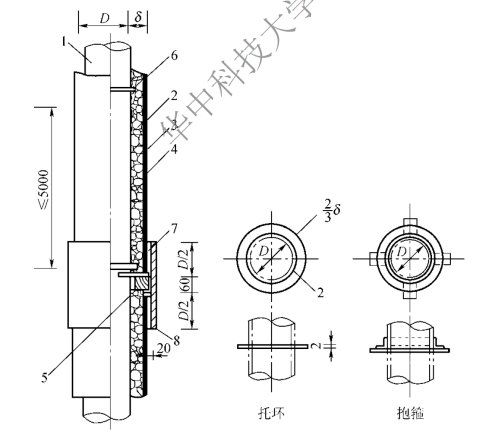

图13-17　垂直管道的保温结构

1—管道；2—保温层；3—防潮层；4—保护层；5—硬木块（涂石油沥青）6—托环；7—抱箍；8—承重钢套管及内托环
注：抱箍、承重钢套管及内托环是受力结构，应根据垂直管段总质量，由设计确定材料规格及构造。
