冷凝器是承压容器，安装前应检查设备的出厂检验合格证。如发现在制造厂未做强度试验，运输过程出现损伤和锈蚀现象，或未在技术规定的期限内安装，则应进行强度试验和严密性试验。强度试验应以水为介质，试验压力应按技术文件规定的压力值进行。严密性试验用干燥空气或氮气进行。

冷凝器的吊装，应根据施工现场的条件，采用倒链、提升机或绞车等起重吊装工具。设备找平、找正的允许偏差为卧式冷凝器的水平度和立式冷凝器的垂直度均不大于1/1000。

1.立式冷凝器

立式冷凝器一般安装在室外混凝土水池上，其安装方法有三种：装于浇制钢筋混凝土水池的顶部，装于池顶的工字钢或槽钢上，装于预埋在池顶的钢板上。

在浇制钢筋混凝土水池的顶部安装时，先在混凝土水池盖上按冷凝器地脚螺栓孔位置预埋地脚螺栓，待牢固后将冷凝器吊装就位。为避免预埋的螺栓与冷凝器的孔眼有偏差而影响安装，也可在预埋螺栓的位置改为预埋套管。吊装冷凝器后，地脚螺栓和垫圈穿入套管中，冷凝器就位前应在四角地脚螺栓旁放上垫铁，以调整冷凝器的垂直度，找垂直后拧紧地脚螺栓即将冷凝器固定，垫铁留出的空间应用混凝土填塞。

立式冷凝器装于池顶的工字钢或槽钢上时，应与池顶预埋的螺栓固定在一起，再将冷凝器吊装安放在工字钢或槽钢上。

立式冷凝器装于预埋在池顶的钢板上时，钢板与钢筋混凝土池顶的钢筋焊接在一起。安装时，先按冷凝器地脚螺栓孔位置，将工字钢或槽钢置于预埋的钢板上，待冷凝器拨正后，将工字钢或槽钢与预埋的钢板焊牢。

吊装冷凝器时，不允许将绳索绑扎在连接管上，而应绑扎在筒体上。立式冷凝器的重心较高，就位后应采取措施防止其摇摆或倾倒。

待冷凝器牢固地固定后，再安装扶梯、平台、顶部配水箱等附件。焊接平台和扶梯时，应注意不能损伤冷凝器，焊接后应检查有无损伤现象。

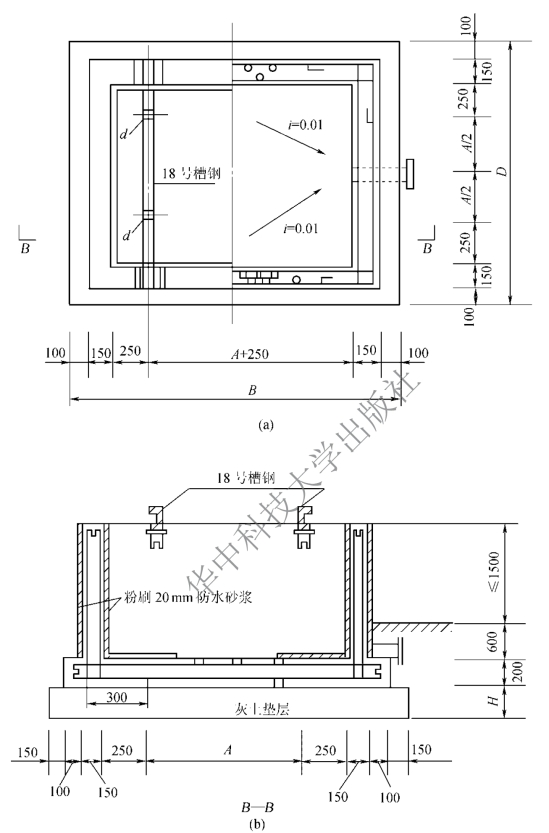

单台立式冷凝器集水池及预埋钢板的结构如图11-8所示。单台立式冷凝器与水池的连接形式及冷凝器的平台构造如图11-9所示。

2.卧式冷凝器

卧式冷凝器一般安装在室内。

（1）平面布置。

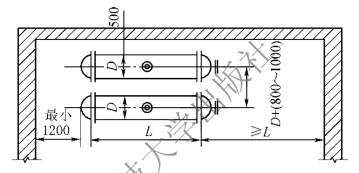

卧式冷凝器的平面布置如图11-10所示。图中右侧要留出的尺寸，相当于冷凝器内管束长度，以便更换或检修管束。如室内的面积较小，也可在卧式冷凝器端面对应位置上开设门窗。利用门窗由室外更换管束。
