1.风阀安装

通风与空调工程常用的阀门有插板阀（包括平插阀、斜插阀和密闭阀等）、蝶阀、多叶调节阀（平行式、对开式）、离心式通风机圆形瓣式启动阀、空气处理室中旁通阀、防火阀和止回阀等。阀门产品加工制作均应符合国家标准。阀门安装时应确保制动装置动作灵活，安装前如因运输、保管产生损伤要修复。

（1）蝶阀。

蝶阀是通风空调系统中常见的阀门，分为圆形、方形和矩形三种，按调节方式不同分为手柄式和拉链式两类。它由短管、阀门和调节装置三部分组成，如图10-22所示。

pagenumber_ebook=199,pagenumber_book=189

图10-22　蝶阀（手柄式）

（2）对开式多叶调节阀。

对开式多叶调节阀分手动式和电动式两种，如图10-23所示，这种调节阀装有2～8个叶片，每个叶片长轴端部装有摇柄，连接各摇柄的联动杆与调节手柄相连。操作手柄，各叶片就能同步开或合。调整完毕，拧紧蝶形螺母，就可以固定位置。

这种调节阀结构简单、轻便灵活、造型美观。但矩形阀体刚性较差，在搬运、安装时容易变形造成调节失灵，甚至阀片脱落。如果将调节手柄取消，把联动杆与电动执行机构相连，就是电动式多叶调节阀，可以进行遥控和自动调节。

（3）三通调节阀。

三通调节阀有手柄式和拉杆式两种，如图10-24所示。适用于矩形直通三通和斜通管，不适用于直角三通。

在矩形斜三通的分叉点，装有可以转动的阀板，转轴的端部连接调节手柄，手柄转动，阀板也随之转动，从而调节支管空气的流量。调整完毕后拧紧蝶形螺母固定。

pagenumber_ebook=199,pagenumber_book=189

图10-23　对开式多叶调节阀

（a）手动阀门；（b）电动阀门

pagenumber_ebook=199,pagenumber_book=189

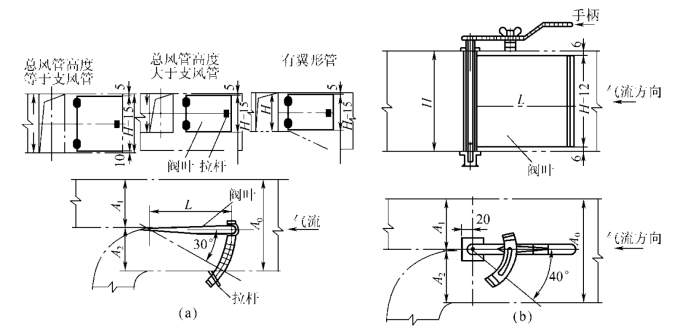

图10-24　三通调节阀

（a）拉杆式；（b）手柄式

2.防火阀安装

风管常用的防火阀分为重力式、弹簧式、百叶式三种，如图10-25所示。防火阀安装注意事项如下。

pagenumber_ebook=200,pagenumber_book=190

图10-25　防火阀

（a）矩形重力式防火阀；（b）圆形重力式防火阀；（c）矩形弹簧式防火阀；（d）圆形弹簧式防火阀

（1）防火阀安装时，阀门四周要留有一定的建筑空间，以便检修和更换零部件。

（2）防火阀温度熔断器一定要安装在迎风面一侧。

（3）安装阀门（风口）之前应先检查阀门外形及操作机构是否完好，检查动作的灵活性，然后再进行安装。

（4）防火阀与防火墙（或楼板）之间的风管应采用δ≥2 mm的钢板制作，在风管外面用耐火的保温材料隔热，如图10-26所示。

（5）防火阀宜有单独的支、吊架，以避免风管在高温下变形，影响阀门功能。

（6）阀门在建筑吊顶上或在风道中安装时，应在吊顶板上或风管壁上设检修孔，一般孔尺寸不小于450 mm×450 mm，最小不得小于300 mm×300 mm。

（7）阀门在安装以后的使用过程中，应定期进行关闭动作试验，一般每半年或一年进行一次，并应有检验记录。

（8）防火阀中的易熔件必须是经过有关部门批准的正规产品，不允许随便代用。

（9）防火阀门可以水平安装或垂直安装，有左式和右式之分，在安装时务必要注意，不能装反。

（10）安装阀门时，应注意阀门调节装置要置于便于操作的部位；安装在高处的阀门也要使其操作装置位于离地面或平台1～1.5 m处。

（11）阀门在安装完毕后，应在阀体外部明显地标出开和关的方向及开启程度。对保温的风管系统，应在保温层外设法做标志，以便于调试和管理。

pagenumber_ebook=201,pagenumber_book=191

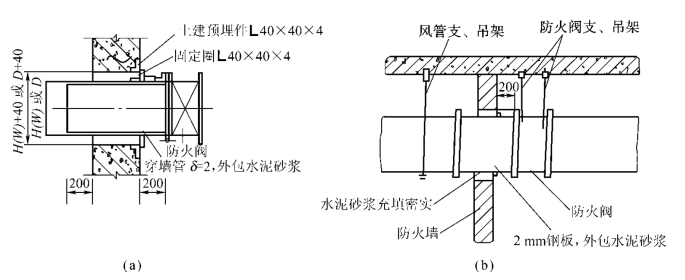

图10-26　防火阀安装示意图

（a）方案一；（b）方案二

3.斜插板阀安装

斜插板阀一般用于除尘系统，安装时应考虑不致集尘，因此水平管上安装的斜插板阀应顺气流安装。在垂直管（气流向上）上安装时，斜插板阀就应逆气流安装，阀板应向上拉启，而且阀板应顺气流方向插入，如图10-27所示。防火阀安装后应做动作试验，手动、电动操作应灵敏可靠，阀板关闭应可靠。

pagenumber_ebook=201,pagenumber_book=191

图10-27　斜插板阀安装示意

4.风口安装

风口安装时，风口与风管的连接应严密、牢固；边框与建筑面贴实，外表面应平整不变形；同一厅室、房间内的相同风口的安装高度应一致，排列整齐。带阀门的风口在安装前后都应扳动一下调节手柄或杆，保证调节灵活。变风量末端装置的安装，应设独立的支、吊架，与风管相接前应做动作试验。

净化系统风口安装前应清扫干净，其边框与建筑顶板间或墙面间的接缝应加密封垫料或填密封胶，不得漏风。

5.风帽安装

风帽可在室外沿墙绕过檐口伸出屋面，或在室内直接穿过屋面板伸出屋顶。穿过屋面板的风管，面板孔洞处应做防雨罩，防雨罩与接口应紧密连接，防止漏水，如图10-28所示。

不连接风管的筒形风帽，可用法兰固定在屋面板预留洞口的底座上。当排送温度较高的空气时，为避免产生的凝结水漏入室内，应在底座下设滴水盘及排水装置，其排水管应接到指定位置或有排水装置的地方。

pagenumber_ebook=201,pagenumber_book=191

图10-28　穿过屋面的风管

1—金属风管；2—防雨罩；3—铆钉

6.吸尘罩与排气罩安装

吸尘罩、排气罩的主要作用是排除工艺过程或设备中的含尘气体、余热、余温、毒气、油烟等。各类吸尘罩、排气罩的安装位置应正确、牢固可靠，支架不得设置在影响操作的部位。用于排出蒸汽或其他气体的伞形排气罩，应在罩口内采取排除凝结液体的措施。

7.柔性短管安装

柔性短管（见图10-29）用于风机与空调器、风机与送回风管间的连接，以减少系统的机械振动。柔性短管的安装应松紧适当，不能扭曲。安装在风机吸入口的柔性短管可安装得绷紧一些，以免风机启动后，由于管内负压造成截面缩小的现象。柔性短管外不宜做保温层，且不能将柔性短管当成找平、找正的连接管或异径管。

pagenumber_ebook=202,pagenumber_book=192

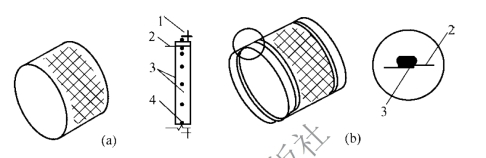

图10-29　帆布连接软管

（a）帆布软管；（b）软管与法兰的连接
1—法兰盘；2—帆布短管；3—镀锌铁皮；4—铆钉
