风管制作技术《建筑设备施工技术》
【摘要】：图10-1风管加工制作工艺流程图2.制作工艺通风管道及部件、配件的加工制作是通风空调工程安装施工的主要工序，先对其主要工序做简介。b.适用条件：咬口连接适用于板厚小于1.2 mm的普通薄钢板和镀锌薄钢板、板厚小于1.0 mm的不锈钢板和板厚小于1.5 mm的铝板。电焊一般用于厚度大于1.2 mm的普通薄钢板的焊接，或用于钢板风管与法兰之间的连接，气焊用于板材厚度为0.8～1.2 mm的钢板，在用于制作风管或配件时可采用气焊焊接。
1.制作流程
风管和配件大多由平整的板材和型材加工而成。从平板到成品的加工，虽然由于材质的不同、形状的差异而有各种要求，但从工艺过程来看，基本工序可分为画线→剪切→成型（折方和卷圆）→连接（咬口和焊接）→打孔→安装法兰→翻边→成品喷漆→检验→出厂等步骤，如图10-1所示。
图10-1 风管加工制作工艺流程图
2.制作工艺
通风管道及部件、配件的加工制作是通风空调工程安装施工的主要工序，先对其主要工序做简介。
（1）画线。
画线就是利用几何作图的基本方法，画出各种线段和几何图形的过程。在风管和配件加工制作时，按照风管和配件的空间立体的外形尺寸，在平面上根据它的实际尺寸画出平面图，这个过程称为“风管的展开画线”。
（2）剪切。
板材的剪切就是将板材按照画线的形状进行裁剪下料的过程，剪切应做到切口准确、整齐，直线平直，曲线圆滑，剪切的方法分为手工剪切和机械剪切两种。
①手工剪切。
手工剪切使用工具简单，操作方法简捷。但工人劳动强度大，施工速度慢。
②机械剪切。
机械剪切就是利用机械设备对金属板材进行剪切，这种方法工作效率高，且切口质量较好。
（3）连接。
用平面板材加工制作风管和各种配件时，必须把板材的各种纵向或横向闭合缝进行连接。根据连接的目的不同，可将连接分为拼接、闭合接和延长接三种。
拼接是把两张板材的板边相连，以增大板材的面积，适应风管及配件的加工要求。
闭合接是把板材合围成风管和配件时，其板边相连的纵向对口缝的连接。
延长接是把短管连成长管或将配件拼装成成品或半成品的连接。
在通风空调工程中，用金属薄板加工制作风管和配件时，其加工连接的方法有咬口连接、焊接和铆接三种，咬口连接是较常见的连接方式。
①咬口连接。
a.咬口连接就是用折边法，把要相互连接的板材的板边，折曲成能相互咬合的各种钩形，相互咬合后压紧折边即可。咬口连接是通风空调工程中常用的一种连接方法。
b.适用条件：咬口连接适用于板厚小于1.2 mm的普通薄钢板和镀锌薄钢板、板厚小于1.0 mm的不锈钢板和板厚小于1.5 mm的铝板。根据咬口断面结构的不同，常见的咬口形式可分为单平咬口、单立咬口、转角咬口、联合角咬口和按扣式咬口，如图10-2所示。

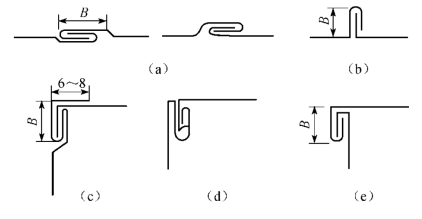

图10-2 咬口的种类
（a）单平咬口；（b）单立咬口；（c）联合角咬口；（d）按扣式咬口；（e）转角咬口
单平咬口主要用于板材的拼接缝和圆形风管或部件、配件的纵向闭合缝。
单立咬口主要用于圆形弯管或直管、圆形来回弯的横向节间闭合缝。
转角咬口多用于矩形风管或部件、配件的纵向闭合缝和有净化要求的空调系统，有时也用于矩形弯管、矩形三通的转角缝。
联合角咬口也称“包角咬口”，主要用于矩形风管、弯管、三通管及四通管的咬接。
c.咬口宽度与所选板材的厚度和加工咬口的机械性能有关，一般应符合表10-1的要求。

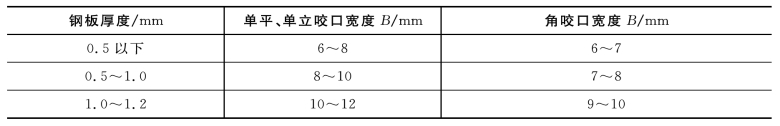

表10-1 咬口宽度表
d.咬口的加工过程：板材咬口的加工过程主要是折边（打咬口）和咬合压实。咬口的加工可分为手工咬口和机械咬口两种。
手工咬口：手工咬口使用的工具有硬质木槌、木方尺、钢制小方锤和各种型钢等。合口时，先将两块钢板的钩挂起来，然后用木槌或咬口套打紧即可。
机械咬口：常用的咬口机械主要有直线多轮咬口机、圆形弯头联合咬口机、矩形弯头咬口机和咬口压实机等。利用咬口机、压实机等机械加工的咬口，成型平整光滑，生产效率高，操作简便，无噪声，大大改善了劳动条件。
②焊接。
连接风管及其配件在利用板材进行加工制作时，除采用咬口连接之外，通风或空调管道密封要求较高或板材较厚不宜采用咬口连接时，还广泛地采用焊接连接。
a.适用条件：一般情况下，焊接连接适用于板厚大于1.2 mm的薄钢板、板厚大于1.0 mm的不锈钢板和板厚大于1.5 mm的铝板。
b.焊接方法及其选择：常用的焊接方法有气焊（氧-乙炔焊）、电焊、锡焊、氩弧焊等。电焊一般用于厚度大于1.2 mm的普通薄钢板的焊接，或用于钢板风管与法兰之间的连接，气焊用于板材厚度为0.8～1.2 mm的钢板，在用于制作风管或配件时可采用气焊焊接。锡焊是利用熔化的焊锡使金属连接的方法。锡焊仅在镀锌薄钢板咬口连接时配合使用。氩弧焊是利用氩气作保护气体的气电焊，由于有氩气保护了被焊接的金属板材，所以熔焊接头有很高的强度和耐腐蚀性，该焊接方法更适合用于不锈钢板及铝板的焊接。
③铆接。
在通风与空调工程中，一般在板材较厚，采用咬口无法进行，或板材虽然不厚，但性能较脆，不能采用咬口连接时才采用铆接。在实际工程中，随着焊接技术的发展，板材之间的铆接已逐步被焊接所取代。但在设计要求采用铆接或镀锌钢板厚度超过咬口机械的加工能力时，还应使用。
