室外架空的燃气管道，可沿建筑物外墙或支柱敷设。②燃气管道与其他管道共架敷设时，位于酸、碱等腐蚀性介质管道的上方；与其相邻管道间的水平间距，必须满足安装和检修的要求。③输送湿燃气的管道应采取排水措施，在寒冷地区还应采取保温措施。室外钢制燃气管道的连接方式主要是焊接，只有与其他阀门、设备连接处才用法兰连接，螺纹连接一般用于低压小管径的管道上。......
2023-09-01
室外燃气管道附件安装要求|建筑设备施工技术
【摘要】：燃气管道上波形补偿器的安装应满足下列要求。图9-21燃气管道用碳钢波纹补偿器1—螺杆；2—螺母；3—波节；4—石油沥青；5—法兰；6—套管；7—注入孔图9-22湿式螺旋储气柜3.储气装置安装城市燃气系统通常设有储气装置，一般采用罐式或柜式储气装置。储气罐装置压力试验合格后，即可办理竣工验收手续。
1.阀门安装
燃气管道上的阀门安装前，必须对阀门进行检查、清洗、试压，更换填料和垫片，必要时还应进行研磨。电动阀、气动阀、液压阀和安全阀等须进行动作性能检验，合格后才能安装使用。
铸铁燃气管道上的阀门安装如图9-20所示，安装前应先配备与阀门具有相同公称直径的承盘、插盘短管，以及法兰垫片和螺栓，并在地面上组对紧固后，再吊装至地下与铸铁管道连接，其接口最好采用柔性接口。

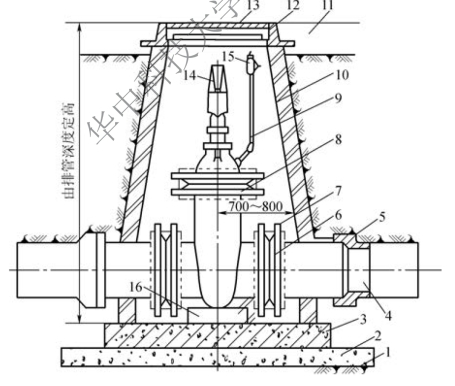

图9-20 铸铁管道上的阀门安装
1—素土层；2—碎石基础；3—钢筋混凝土层；4—铸铁管；5—接口；6—法兰垫片；7—盘插管；8—阀体；9—加油管；10—闸井墙；11—路基；12—铸铁井框；13—铸铁井盖；14—阀杆；15—加油管阀门；16—预制钢筋水泥垫块
2.补偿器安装
室外燃气管道上所用的补偿器主要有波形补偿器和波纹管两种，现多用碳钢波纹补偿器，一般多为2波或3波，最多不超过4波，在室外架空管道上有时也用方形补偿器。燃气管道上波形补偿器的安装应满足下列要求。
（1）波形补偿器安装时，应按设计规定的补偿量进行预拉伸（压缩）。
（2）为防止波凸部位存水锈蚀，安装时应从注入孔灌满100号道路石油沥青，安装时注油孔应在下部。
（3）水平安装时，套管有焊缝的一侧，应安装在燃气流入端，垂直安装时应置于上部；要求补偿器与管道保持同心，不得偏斜。
（4）安装前不应将补偿器的拉紧螺栓拧得太紧，安装完时应将螺母松4～5扣，安装波纹管应根据补偿零点温度定位。碳钢波纹补偿器的结构如图9-21所示。
图9-21 燃气管道用碳钢波纹补偿器
1—螺杆；2—螺母；3—波节；4—石油沥青；5—法兰；6—套管；7—注入孔

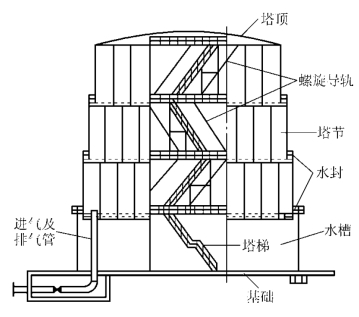

图9-22 湿式螺旋储气柜
3.储气装置安装
城市燃气系统通常设有储气装置，一般采用罐式或柜式储气装置。下面介绍湿式螺旋储气柜。
湿式螺旋储气柜又称“螺旋导轨式储气柜”，是较为常见的一种储气装置。储气罐规格以公称容积表示，容积范围为5000～10000 m3，不同规格的气柜有着不同的塔节数，其高度与直径亦有所不同。气柜由基础、水槽、塔节、塔顶、水封装置、螺旋导轨、塔梯等组成。气柜的水槽和塔节均为钢板焊接而成，由于各塔节的间隙较小，加工时必须保证精度。塔节安装在水槽顶部环形平台上，塔节之间用水封装置密封，储存燃气或输出燃气时，随着柜内燃气压力的高低变化，塔节沿螺旋导轨可上升或下降。湿式螺旋储气柜的结构如图9-22所示。储气装置安装完毕后，应进行压力试验。
螺旋导轨式储气柜应进行总体试验，即水槽注水试验、塔节气密性试验及快速升降试验。
为检查水槽壁板是否有渗漏水、水槽基础有无沉陷的情况，应进行水槽注水试验。清除水槽内所有杂物，注水试验时间不少于24 h，并在水槽四周壁板设6～8个观测点，检查基础沉降情况，不均匀沉降的基础倾斜度小于0.0025。进行塔节气密性试验时，应向柜内充注压缩空气，在充气过程中应注意各塔节上升状况，如有卡阻情况应立即停止充气，先消除故障后再进行充气。在塔节上升过程中，应用肥皂水或其他检漏液体检查壁板焊缝、顶板焊缝有无渗漏现象，无渗漏为合格。
气密性试验后，进行塔节快速升降试验，快速升降1次或2次，升降速度一般为0.9～1.5 m/min。储气罐装置压力试验合格后，即可办理竣工验收手续。
